Какие режимы фрезерования

[РМА]

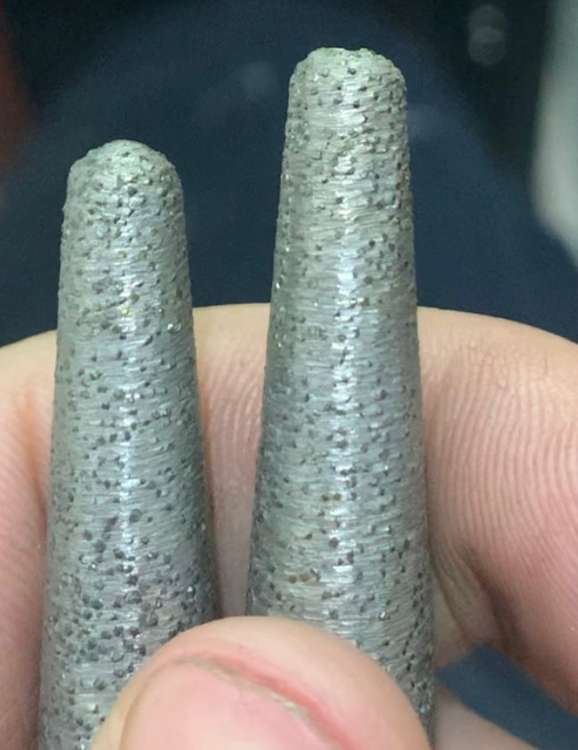

Подскажите критический износ фрезы.

В 01.03.2023 в 12:35, zelenok сказал:

Не 7000 у меня нигде не проскакивает 10 отрезная 7400-1.5мм/проход на 6500 стабильно, может глубже в два раза и значительно быстрей, но не насилую, 12 отрезная 15000 по 0.5 до 900мм/сек, оптимально по звуку, но он всёравно гадкий(звук), долго и вырывает куски на выходе из камня, по другому никак На 12 из-за лишних 2см глубины теряется до 8лишних часов на операцию, я к этому не готов, станок тоже, нам столько не платятПоэтому, в моём случае, резка по контуру глубже 6-6.5см нереальна. Что-бы осознать это шефом потребовались показательные мучения

Если буду спрашивать 12-е отрезные не продавай плз



Или ещё можно работать ?

В 27.02.2023 в 22:02, Калуга сказал:

У спечёнки есть недостатки. К ним относятся "ступеньки" от износа фрезы и невозможность обработки глубокого рельефа. А мультинапылёнкой я смогу сразу без черновой хоть 100 мм рельеф делать. Просто мультинапылёнкой уметь работать надо.



[zelenok]

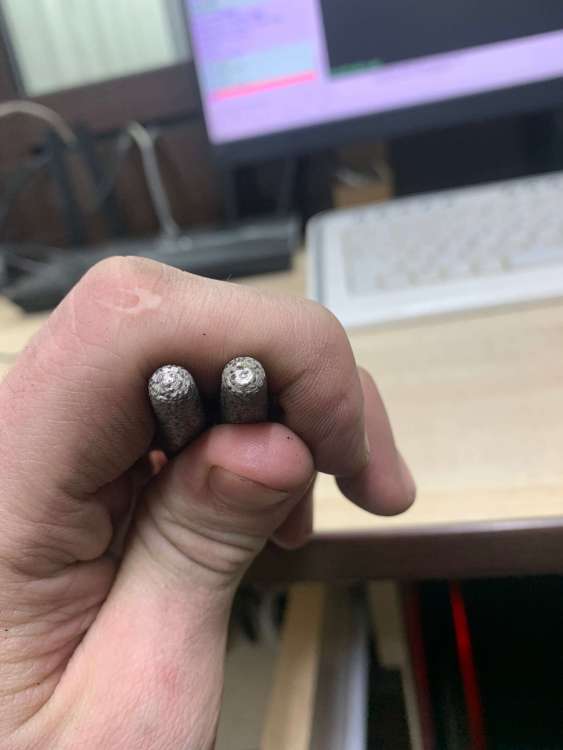

@РМА там в серёдке у сколовшейся не железяка торчит? непонятноЭта фреза вроде не тёрла, но место где потерялся кристаллик зализало, а соседние не вскрылись-загадочно выглядит, как будто ей чиркнули пару раз и всёНадо вскрыть об шарожку прям в шпинделе и поглядеть, нужно попытаться подобную форму у носа оставить. Ну или чиркнуть об шарожку и запустить-завизжит значить рассматривать её более пристально но потом

Вообще у таких спечёных фрез слой алмазов достаточно толстый, порядка сантиметра на носу(у китайцев правда всякое бывает) она и скалывается несколько раз и прирабатывать их можно и нужно до того момента пока не покажется шток фрезы на который собственно и напаяна связка с алмазом.

[Анфим]

Все , кирдык фрезе . Я бы не стал такой работать. Хотя может еще покулупать… но не точно и не долго. А потом как даст, в лучшем случае сломается, а в худшем согнется и почертит по камню , а потом сломается)) В любом случае беда будет…

[zelenok]

11 минут назад, Анфим сказал:

Все , кирдык фрезе

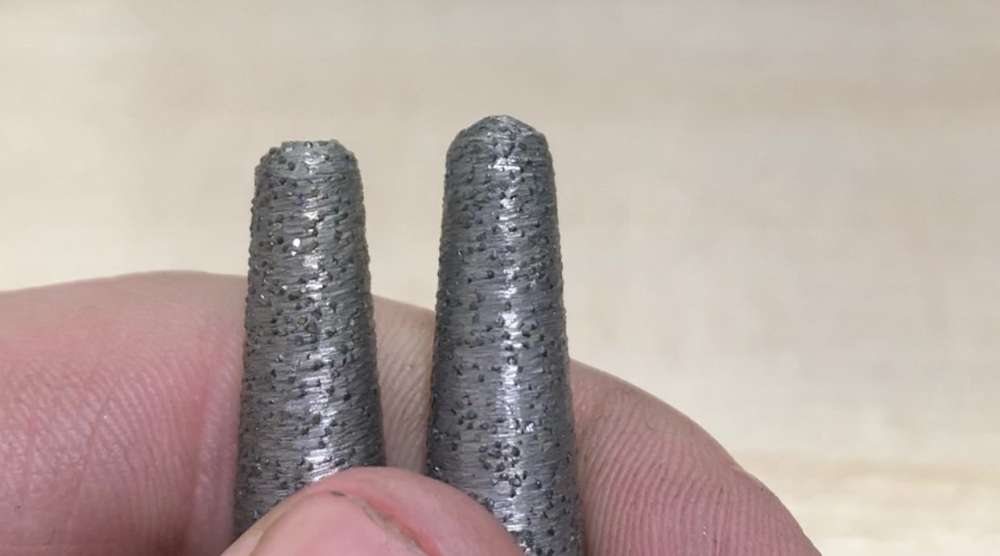

Китайцы тощий слой ложат? Я -то осёкся, китаем-то и не работал, только Литвин у меня спечёный былна нем-то и закончил спечёнкой елозить года четыре назад. Завтра покажу для сравнения юзаную и новую от Литвина-сантиметр разницы очно есть

[РМА]

С фрезой всё в порядке чуть вскрыл её и там алмаз.

Единственное что теперь плоская немного но по камню сделаю пару образцов и притрётся.

[goshanjke]

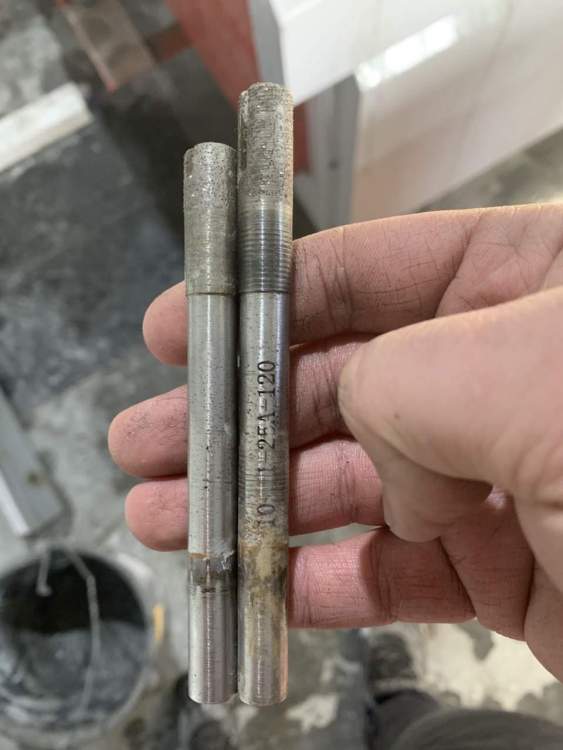

две одинаковые фрезы (по-моему у Зенона брал) , режу обычно памятники габбро 8см, режим резки 1мм 600-700 мм/мин,9000 оборотов, первые 4-5 мм скорость в 2 раза скручиваю,

слева фреза отработала 1 раз, стерлась на 10мм(не единичный случай такого), справа уже 6ой камень обрезала и почти не стирается, не пойму в чем дело. @zelenok @РМА @Калуга

Раньше обрезал торцевой мультинапыление по 2мм 300мм мин, но ресурс маленький, еле хватало на 2 обрезки



В 27.02.2023 в 18:32, zelenok сказал:

По мрамору не работаем, совсем

Спечёнки всё-таки идут лесом, давно пройденный, но так и не раскуренный до конца этап, мелочи в работе нет, а на крупняк мультинапыление уже года три без черновой пашет

а где заказываете, если не секрет?

Изменено 11 марта, 2023 пользователем goshanjke

[zelenok]

1 час назад, goshanjke сказал:

а где заказываете, если не секрет?

У Зенона

1 час назад, goshanjke сказал:

режим резки

Обороты у вас большие-7400 мой шпиндель запросто переваривает при 1.5мм за шаг и 650мм/мин, можно больше и заглублять и быстрей ехать-фреза переживёт. Но 10тка в стандартном варианте не дотянется что-бы пропилить 8рку-максимум 6.5см, если оставлять вылет из шпинделя больше 8.5см получаем дополнительную достаточно сильную вибрацию которая может согнуть или сожрать фрезу на таких параметрах. Глубже 6см своим шпинделем не пилю-надоело экспериментировать

Обратите внимание на ободок державки выше рабочей части фрезы(там где уже широко, но алмазов ещё нет) если есть следы подтирания об заготовку-нужно приработать(снять лишнее с державки) от того что трёт боком тоже идёт и вибрация и возможно подклинивание. Прирабатывать фрезу стоит при каждом установе и по возможности во время обрезки когда сильно меняется звук.

Эти Зеноновы фрезы хорошо работают и имеют приличный ресурсОт партии к партии может меняться и связка и алмаз, да и камень не весь одинаков, сильно седой диабаз сильнее ест этот инструмент.

Древний закон природы относительно алмазного инструмента со спечённой технологией-что не стирается то и не работает

[goshanjke]

@zelenok буду пробовать, спасибо

[РМА]

Да тут тоже недавно случай был.Резал мрамор спечёной фрезой на подаче 10 мм вглубь 1 мм заглубление и скорость подачи  500.Так на 3 сторонах нормально идёт а на нижней так начинает жёстко работать  что аж камень чуть ли не  сдивагает.До этого фрезеровал такой же мрамор всё нормально было,единственное с одной стороны тоже в натяг работала.Но такого чтобы заготовку чуть ли не двинуть такого не было.Наклонное врезание ставил плавно.

Вот сижу и думаю что я не так сделал.Кстати спечёнку я обрезал чтобы такого рычага не было до 8 см.

Обороты незнаю держусь в пределах 10000.Пока что всё нормально.если и стирается то мне пока не заметно.Но подача на обрезку по 0,5 заглубление плавно 10 рабочая 500(по мрамору можно ставить и по 1 мм на врезание параметры те же).

Кстати починил. Своего старичка?

[zelenok]

2 часа назад, РМА сказал:

Кстати починил. Своего старичка?

Да, снова в строю, да с помощником



[РМА]

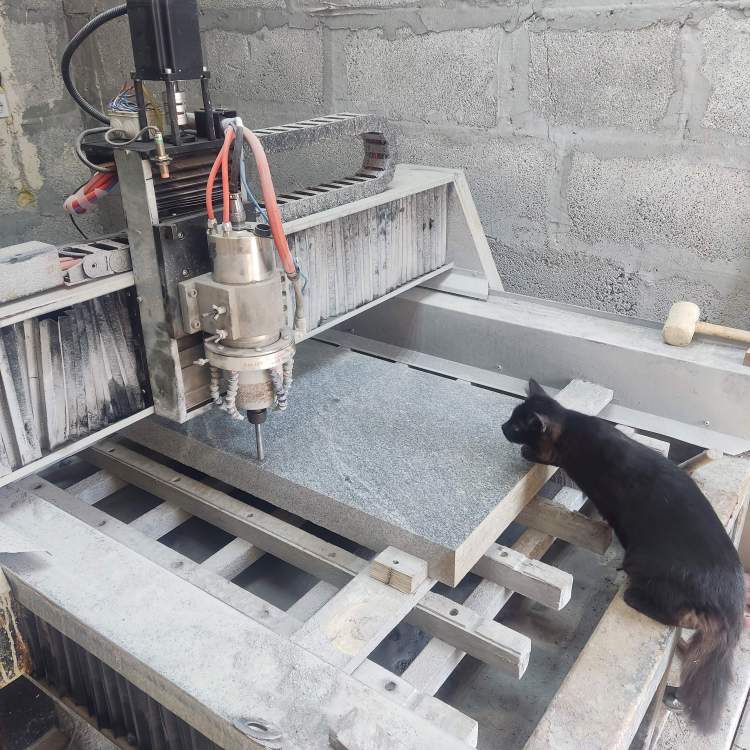

Хотел задать вопрос кто-нибудь концевую фрезу на 15000 оборотов раскручивал?

Кстати как видео выставлять ?

[zelenok]

37 минут назад, РМА сказал:

кто-нибудь концевую фрезу на 15000 оборотов раскручивал?

Я своим хромым шпинделем крутил 12-ю фрезу при обрезке с шагом 0.5мм на оборотах 15000. Однозначно режет, лучший режим в моих условиях при подаче 900+мм/мин, фреза не убивается при должном потоке воды, при прерыве потока горит синим  ярким пламенем глубже в шагу шпиндель не тянет, вязнет Именно эти обстоятельства натолкнули на мысль об неполадках в связке шпиндель-частотник, кто-то из них не прав, нужно разбираться.

[РМА]

Вязнет в смысле фреза как бы практически останавливается,или на взгляд видно что передвижение по порталу стало медленнее.

[zelenok]

17 минут назад, РМА сказал:

Вязнет в смысле фреза как бы практически останавливается

Да, именно-нет мощщи на валу шпинделя, появляется очень неприятная вибрация, вся конструкция как-то через чур напрягается, ШВП по Х погнул по этой-же причине-следствие экспериментов и попыток выйти на общепринятые режимы резания 12 фрезой и большей глубины прорезания.

[РМА]

Для очень хорошего жёсткого станка я считаю что 2 мм гранита не должно быть проблемой.

Для форм я считаю вообще лучше иметь или гидрорез или 5 осевую пилу.Удел фрезера это точность,а не обрезка по контуру.Буквы,инкрустация,И так далее.

[Калуга]

Для станка да, а для фрезы нет.

[goshanjke]

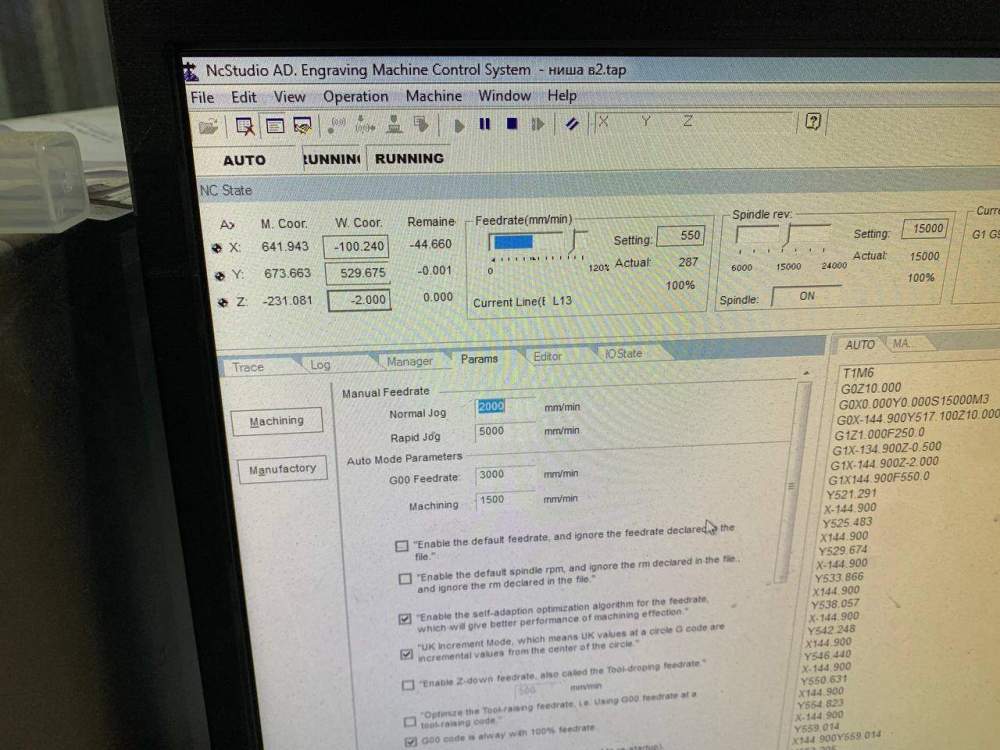

Может быть кто-нибудь сталкивался: почему идет срезание актуальной скорости в 2 раза? фрезерую 2д выборку . прищлось сделать новую уп со скоростью 1100 и убавить  скорость до50%(актуальная 1100 при 100%) ,

[РМА]

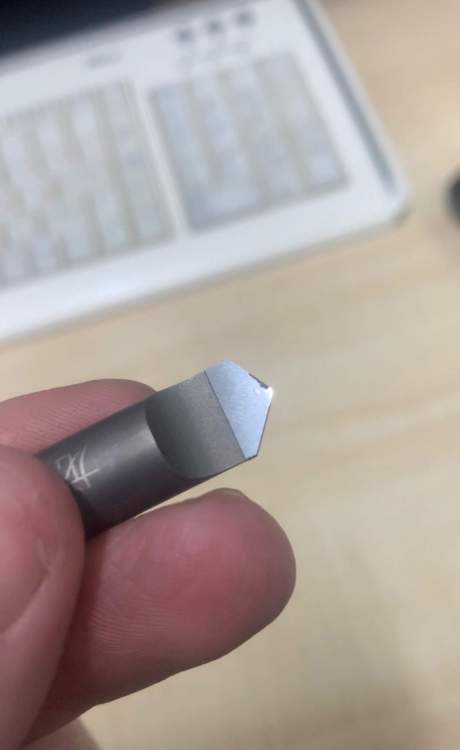

Большой вопрос почему так случилось с фрезой.Фреза поликристалл 10 диаметр угол 120 пятка 0.4.Обработка рельефом шаг 0.2 скорость 750.Обороты 18 шпиндель 2,2 кВт на 15 оборотах либо очень долго точить либо шпиндель работает в нагрузку.

[РМА]

Кто нибудь может поделиться вектором в хачкара

[sts]

Всем привет! )

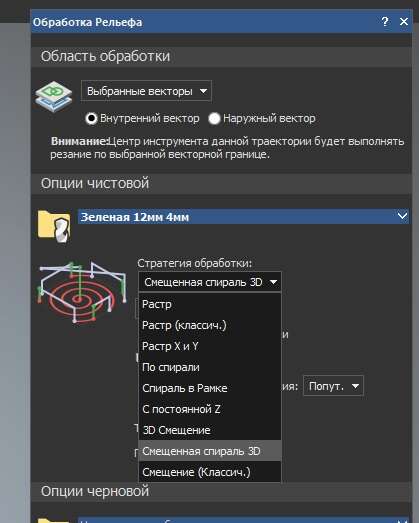

Знатоки, подскажите, пожалуйста, как правильно сделать обрезку внутри по замкнутому вектору? Какую фрезу следует использовать?
