Фрезервока букв узоров

[goshanjke]

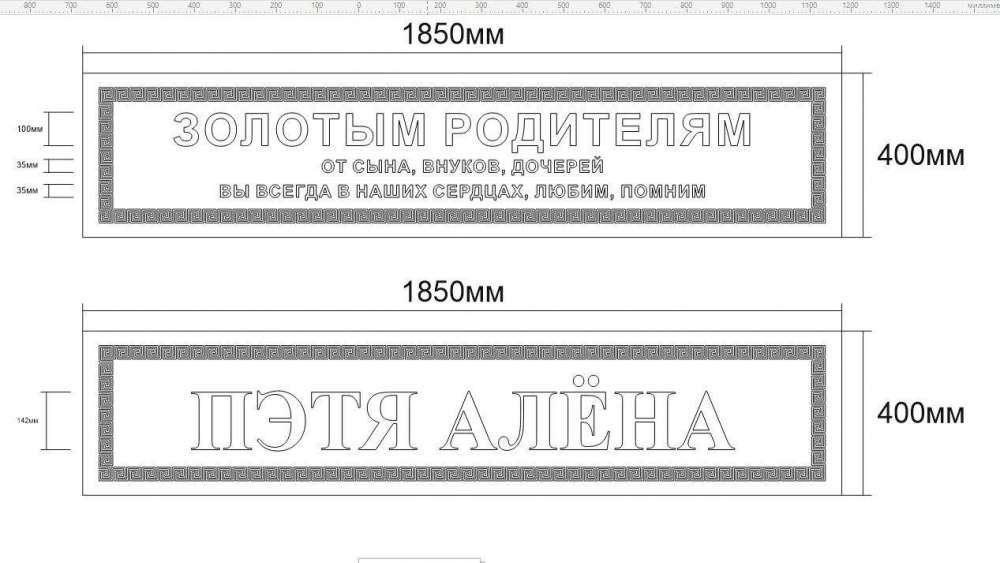

Добрый вечер, с буквами мало дел имел(макет готов, осталось только в арктам перенести) , подскажите каким или какими инструментами сделать узоры / буквы?





большие буквы думал 3мм конусом, маленькие буквы поликристалл. как быстро стираются кончики на таких? Спасибо

[zelenok]

38 минут назад, goshanjke сказал:

какими инструментами сделать узоры / буквы?

А где полировка остаётся и какова нужна глубина и на каком материале?

[goshanjke]

@zelenok габбро, примерно 2мм, полировка как обычно - остаётся снаружи букв, если я правильно понял вопрос

Изменено 9 марта, 2023 пользователем goshanjke

[zelenok]

Вокруг букв или сами буквы-узоры?

На габбро только 90-градусная рекомендованы70-ти градусные быстро кончаются

[goshanjke]

@zelenok  короче говоря, буквы и узоры утоплены должны быть

[zelenok]

3 минуты назад, goshanjke сказал:

утоплены должны быть

Углом на "УС" или с прямым, плоским дном?

[goshanjke]

@zelenok углом

[zelenok]

Ну, 10см знаки устанете конечно делать, 14.2 тем более, возможно одной фрезы и не хватитЗаготовка хоть в длину вся в рабочее поле влезает?

[goshanjke]

должно влезть, 1700 рабочее поле, вот только закрепить с торцов не получится. вот и думаю большие буквы другой инструмент подобрать, со сканером еще  бы разобраться

[zelenok]

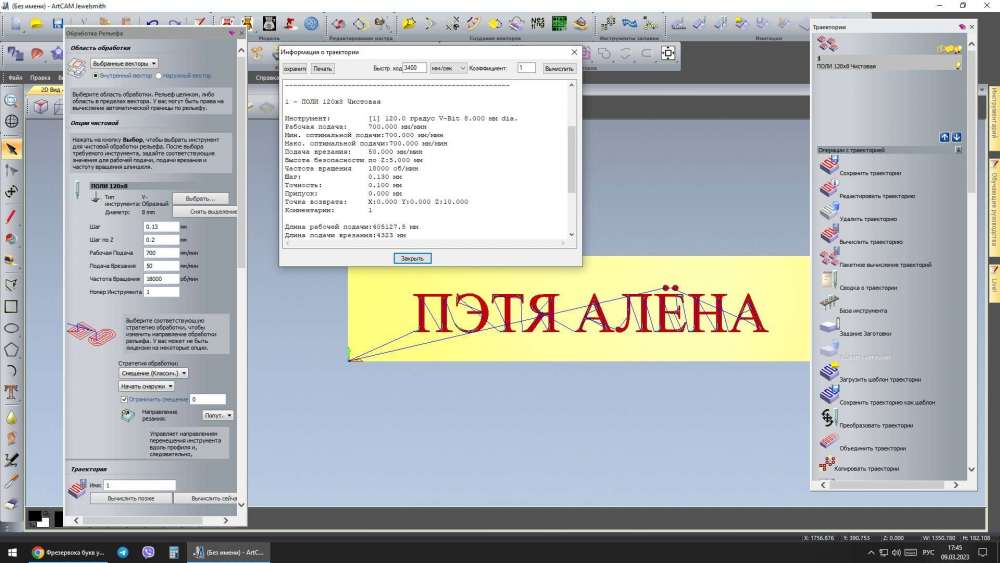

У меня получается 11ч05м при угле -13 градусов глубина в среднем 2.3мм(редактор формы) глубина сильно зависит от ширины знаков, поэтому тут подбор угла при редакции формы очень важен. Для чистоты поверхности букв важно померить угол фрезы и задать его правильно, если не смущают риски с частотой 0.13мм-можно выставить угол как написано на фрезе. С подачей можно поиграться в большую сторону

20 минут назад, goshanjke сказал:

закрепить с торцов не получится

Под псд фрезу крепить не придётся, а вот сканер обязателен

[goshanjke]

@zelenok спасибо

Изменено 9 марта, 2023 пользователем goshanjke

[denya10rus]

1 час назад, zelenok сказал:

1 час назад, zelenok сказал:

На габбро только 90-градусная рекомендованы70-ти градусные быстро кончаются

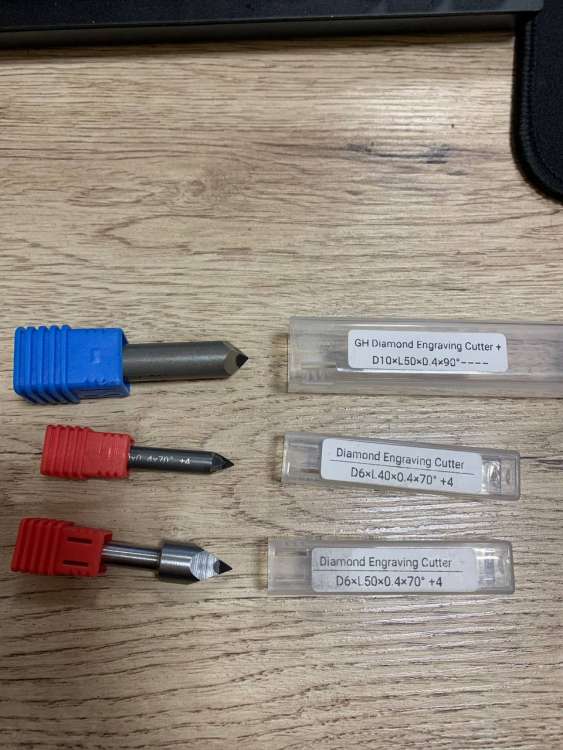

Мне сейчас от Зенонаса вот такая прилетела

@goshanjke Возьми какую-нибудь стрёмную заготовку, на которой можно потренироваться. Тут самый верный метод, как и везде, метод "проб и ошибок". Макет букв и того что хочешь наносить на стелу делай в CorelDraw, экспортируй в формате .eps, импортируй вектора в Атркам. В редакторе форм - квадрат, угол в 20-30 градусов, режим объединения - вычитание. Стратегия обработки - "классическое смещение", начать снаружи.

Вот здесь смотри -



[zelenok]

47 минут назад, denya10rus сказал:

вот такая прилетела

Давно такой работаю(пятка меньше-0.2) у неё геометрия прячет много подвохов из-за угла, тут неровности камня, пропущенные сканером иной раз фатальны-на кромках при просадке фрезы по высоте можно запросто словить совсем другие линейные размеры знаков, на узких шрифтах очень сильно заметно и переписывать знаки в ямах больно хлопотно, меняя привязку по высоте-там начинают очень сильно ролять даже сотки

[goshanjke]

@denya10rus спасибо

[goshanjke]

В 09.03.2023 в 18:49, zelenok сказал:

У меня получается 11ч05м при угле -13 градусов глубина в среднем 2.3мм(редактор формы) глубина сильно зависит от ширины знаков, поэтому тут подбор угла при редакции формы очень важен. Для чистоты поверхности букв важно померить угол фрезы и задать его правильно, если не смущают риски с частотой 0.13мм-можно выставить угол как написано на фрезе. С подачей можно поиграться в большую сторону

Под псд фрезу крепить не придётся, а вот сканер обязателен

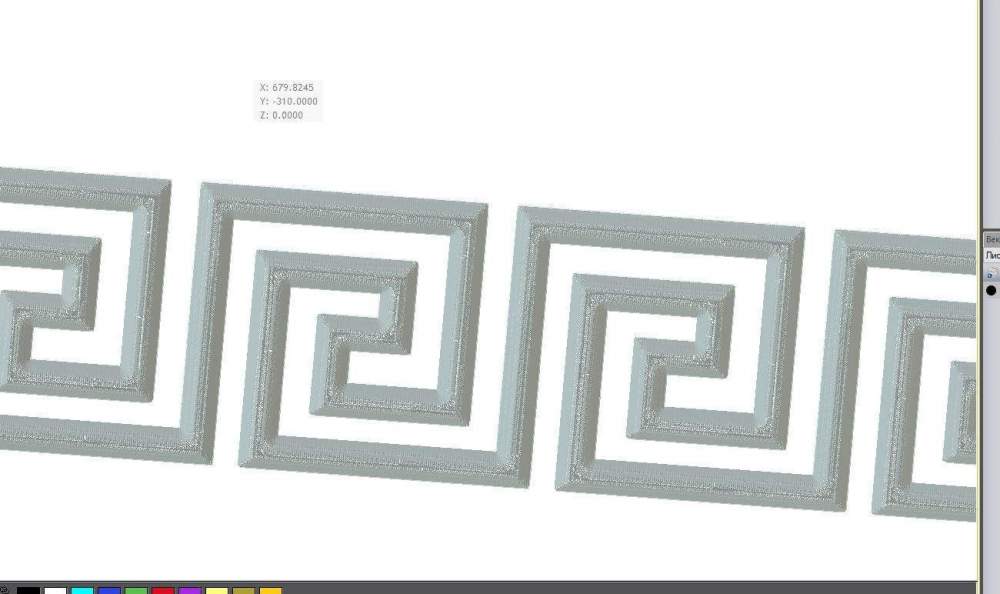

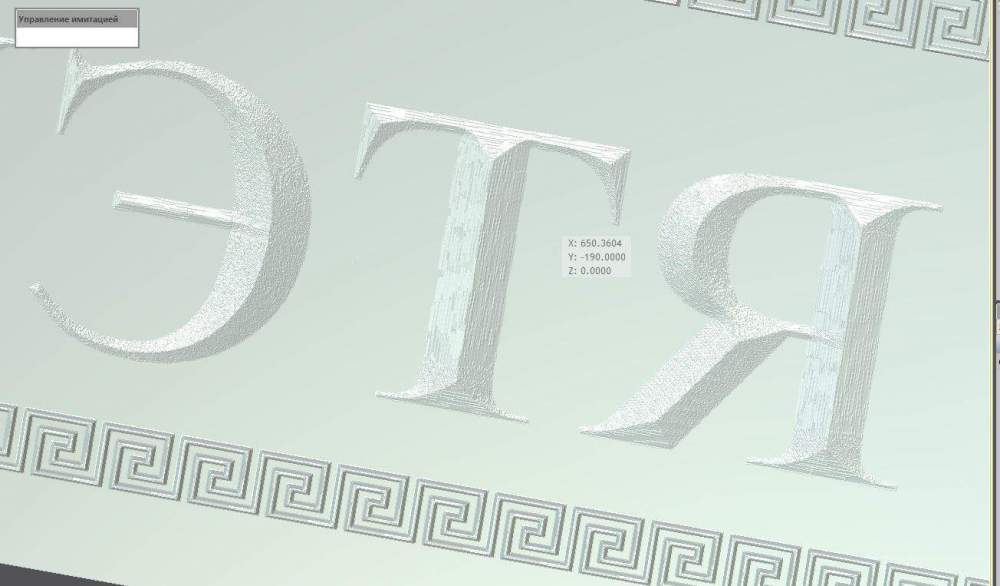

подскажите  , на имитации какие-то неровности , полоски, что-то непонятное, это нормально?

[zelenok]

56 минут назад, goshanjke сказал:

это нормально?

Ну, по идее-да, арткам на имитации всегда показывает кучу артефактов

[goshanjke]

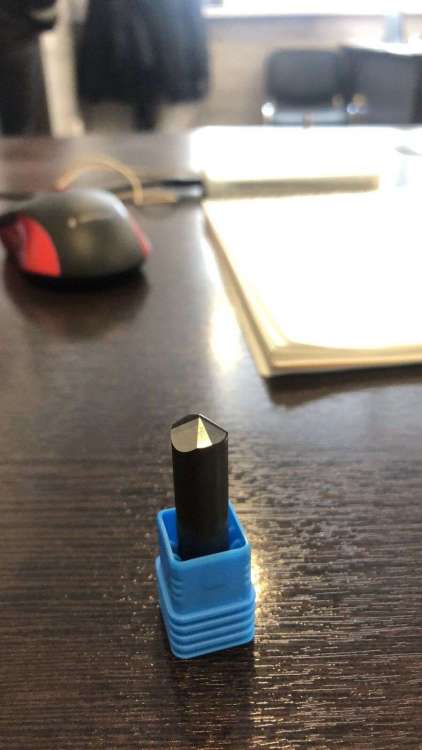

вроде неплохо получилось, но хотелось глубже, всё-таки нужно было 90гр. поликом работать , а не 120

[goshanjke]

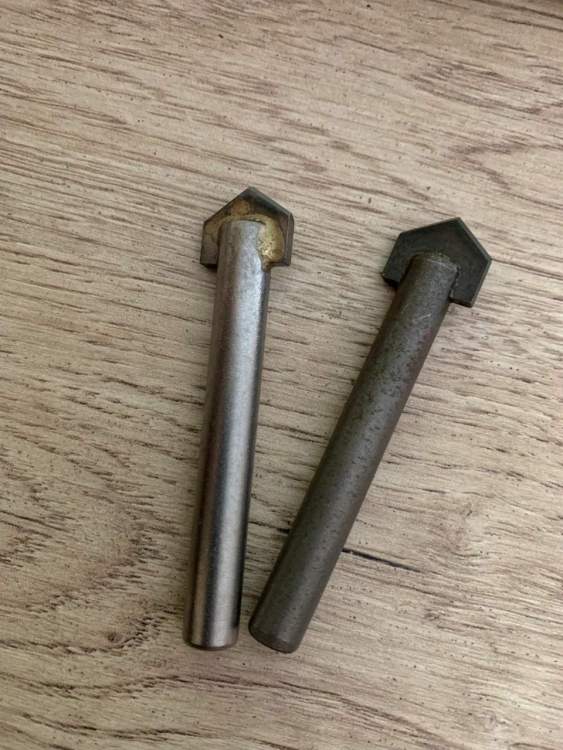

Не подскажете , как такую фрезу забить в арткам? подачу  , врезание  и тд,
фрезеровка по мрамору

[Калуга]

Диаметр хвостовика и пластины, угол? Или весьма приблизительно?

Изменено 22 апреля, 2023 пользователем Калуга

[goshanjke]

34 минуты назад, Калуга сказал:

Диаметр хвостовика и пластины, угол? Или весьма приблизительно?

хвост d8 ,пластина 14, угол 120

Изменено 22 апреля, 2023 пользователем goshanjke

[Калуга]

[goshanjke]

2 часа назад, Калуга сказал:

большое спасибо

[Connar]

5 часов назад, goshanjke сказал:

как такую фрезу забить в арткам?

тоже получил по ссылки с форума )))?

[goshanjke]

18 часов назад, Connar сказал:

тоже получил по ссылки с форума )))?

да)

[РМА]

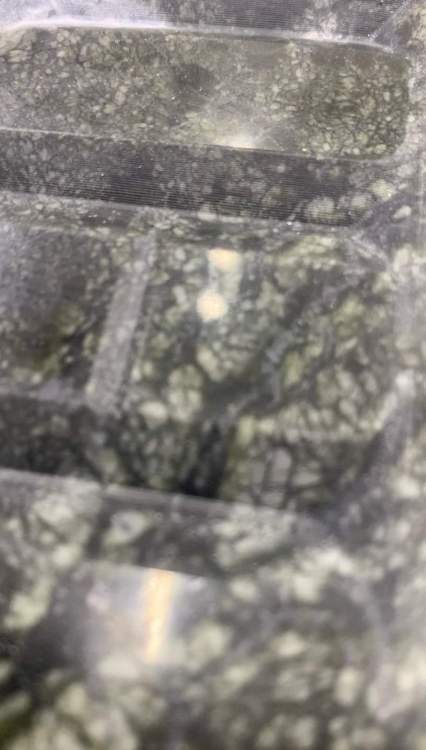

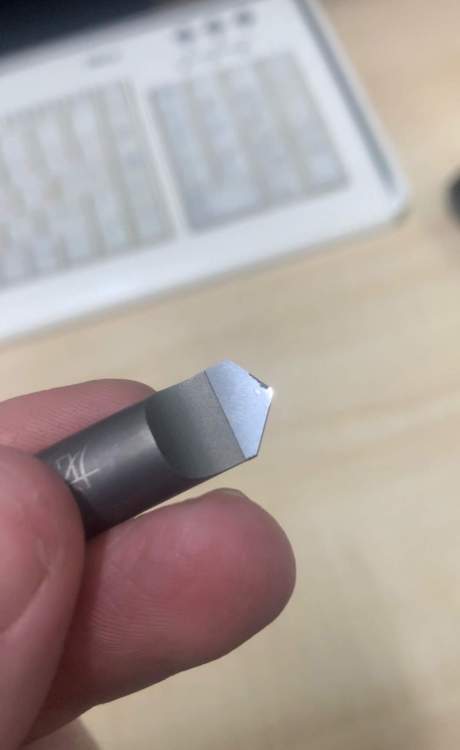

Фреза полик 120,0.4 пятка,10 диаметр,обработка рельеф шаг 0,2.скорость 750 обороты 17 шпиндель 2,2 на меньших шпинделю туговато.Вопрос по бороздам и почему кончик фрезы откололся.Предпологаю что 0,2 для заглубления многовато и при таком заглублении фреза тупоконечный испытывала некий удар поэтому край скололся.Но почему остались борозды не-пойму.
