Фрезервока букв узоров

[goshanjke]

36 минут назад, Jedka сказал:

А в этих местах, вектор точно выделен когда УПшку пишите....?

да, вектора выделены

[Jedka]

1 минуту назад, goshanjke сказал:

да, вектора выделены

по средней линии упэшка или гравирвока ?

ну и когда симуляцию делаете, такая же история или там нормально все отображается ?



Изменено 31 июля, 2023 пользователем Jedka

[goshanjke]

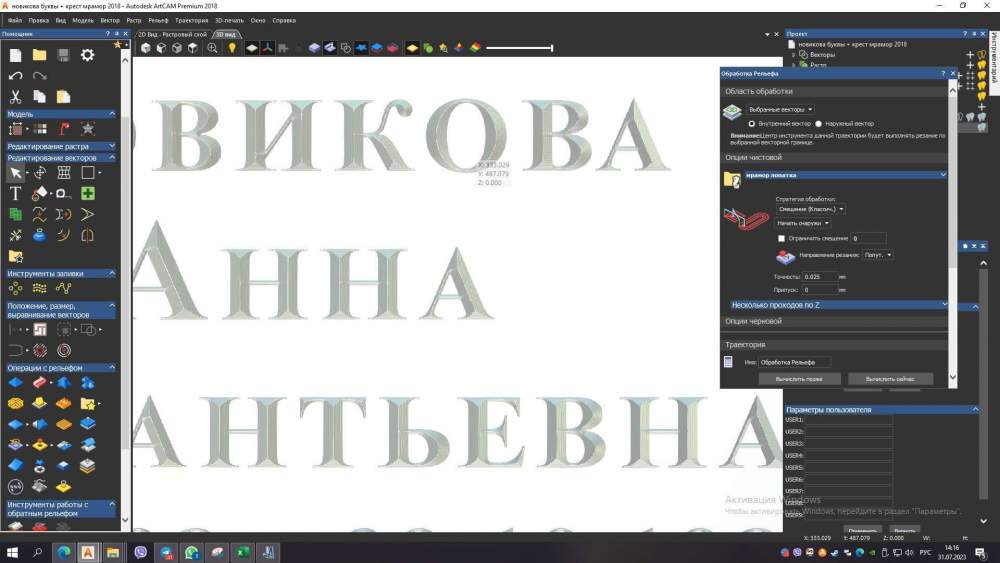

@Jedka на симуляции нормально отображается, делал обработкой рельефа , смещением. может быть большой шаг для сканера? 10на10 шаг

[Калуга]

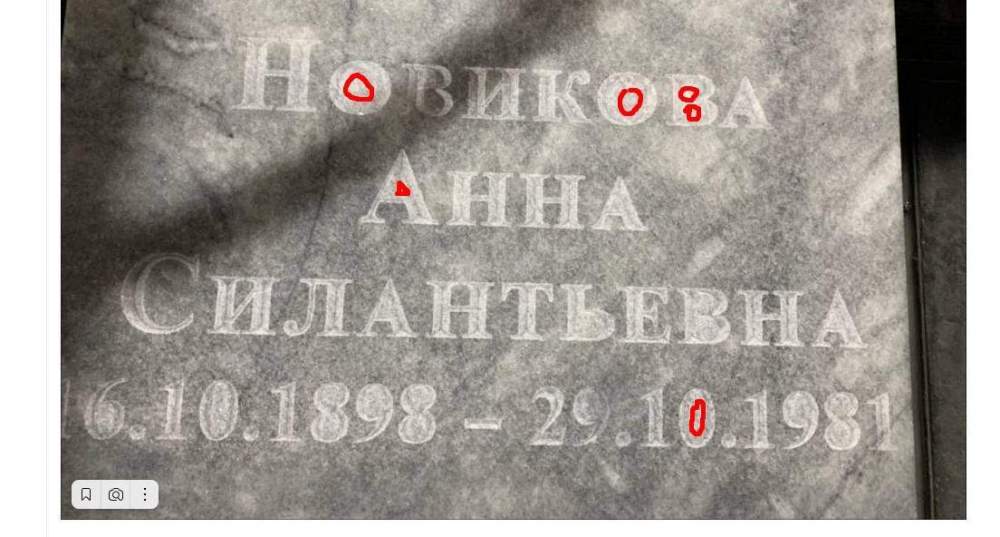

Обратил внимание, что вся "срезка" только по внутренним векторам? Делай УП без внутренних векторов и всё будет нормально. Я имею в виду, чтобы внутренние области не обрабатывались. И всё же, если бы "0" был бы нормальным, то внутри всё осталось бы чёрным. Да и УП было сделано излишним - потребовалось лишнее время для обработки внутренних областей.

Изменено 31 июля, 2023 пользователем Калуга

[minus]

9 часов назад, Калуга сказал:

Обратил внимание, что вся "срезка" только по внутренним векторам? Делай УП без внутренних векторов и всё будет нормально. Я имею в виду, чтобы внутренние области не обрабатывались

Или под этими векторами ещё вектора присутствуют, совсем недавно у меня был примерно такой же случай, но там я из-за кривизны редактировал букву О(не понравилась она мне на Одессе скрипт) , и так как в паспорте она была не одна, я дополнительно скопировал несколько раз, и одну забыл убрать, на симуляции всё норм а по факту получилось как у товарища выше.

9 часов назад, goshanjke сказал:

может быть большой шаг для сканера? 10на10 шаг

Десять на десять чего? Сантиметров, миллиметров, километров?

[zelenok]

@goshanjke Логика этой стратегии не подразумевает нахождения инструмента внутри окружностей при правильно выделенных векторах

Хотелось-бы посмотреть на отображение траекторий и на риски внутри буковок. Тут что-то забылось при выделении векторов перед составлением траекторий А сканер в этой ситуации вообще не причём

Вообще существует приличное количество очень корявых шрифтов, порой вот прям выбешивают

.@goshanjke включай отображение траекторий и показывай картинку

8 часов назад, minus сказал:

Десять на десять чего?

Просто 10х10

Изменено 1 августа, 2023 пользователем zelenok

[AndreyTar]

Ручники-словорубы в это время



Изменено 1 августа, 2023 пользователем AndreyTar

[goshanjke]

@minus 10мм


22 часа назад, Калуга сказал:

Обратил внимание, что вся "срезка" только по внутренним векторам? Делай УП без внутренних векторов и всё будет нормально. Я имею в виду, чтобы внутренние области не обрабатывались. И всё же, если бы "0" был бы нормальным, то внутри всё осталось бы чёрным. Да и УП было сделано излишним - потребовалось лишнее время для обработки внутренних областей.

извините, не совсем понял про срезку по внутренним векторам, внутренние вектора как раз нужны для того, чтобы полировку не снимал же?



5 часов назад, zelenok сказал:

@goshanjke Логика этой стратегии не подразумевает нахождения инструмента внутри окружностей при правильно выделенных векторах

Хотелось-бы посмотреть на отображение траекторий и на риски внутри буковок. Тут что-то забылось при выделении векторов перед составлением траекторий А сканер в этой ситуации вообще не причём

Вообще существует приличное количество очень корявых шрифтов, порой вот прям выбешивают



сейчас буду дымовский ставить, посмотрим что получится

[Jedka]

А в чем цимес обрабатывать поликристалом на 120 градусов, через стратегию рельефа ? Почему не средняя линия ?

[zelenok]

2 часа назад, goshanjke сказал:

сейчас буду дымовский ставить

Да не, ты тот, вехний файл анализируй

[goshanjke]

3 часа назад, Jedka сказал:

А в чем цимес обрабатывать поликристалом на 120 градусов, через стратегию рельефа ? Почему не средняя линия ?

не знаю даже , наверное чтобы инструмент подольше пожил.
мрамор обычно по средней делаю

[AlexeyBy]

Если разъединяли вектор, такое могло быть если внутренний линии не выделены при создании УП. И как правильно сказали выше 0 не совсем четко выставлен.

[RedHead]

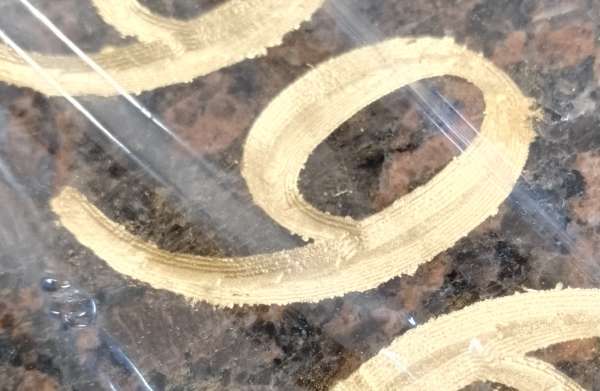

Доброе время суток, подскажите пожалуйста характерный горб на буквах в месте сужения. Делаю по средней линии, фреза 105, по z 2мм. Если буква маленька и фреза за один проход справляется всë хорошо, если за два то такие горбы получаются. Шаг щупа 20мм. Как быть?

[goshanjke]

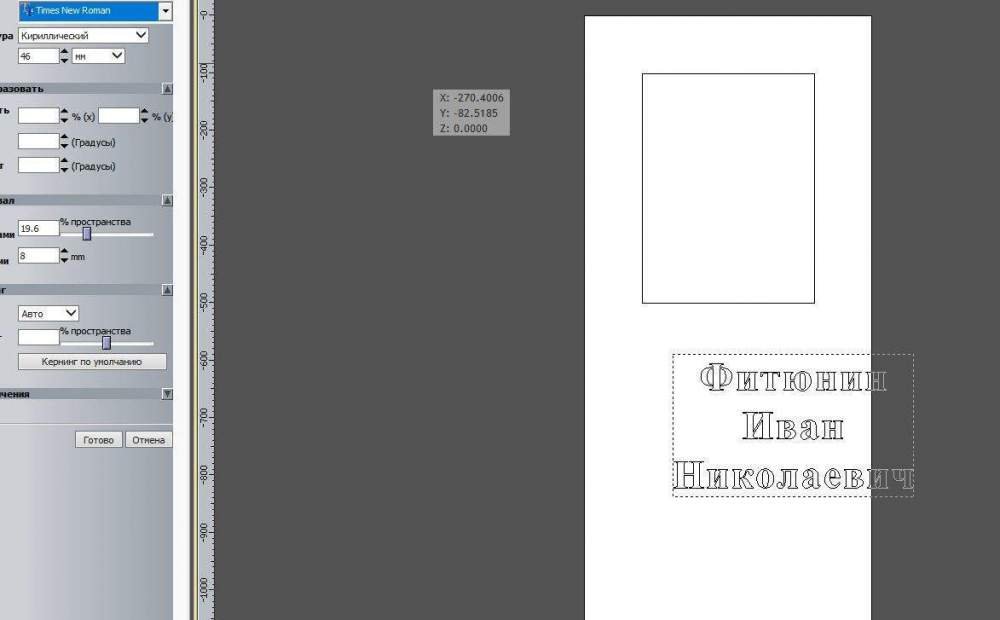

Подскажите по шрифту, как сделать в арткаме, чтобы маленькая буква "а" была как заглавная? нужно шрифт другой загружать ?

[zelenok]

1 минуту назад, goshanjke сказал:

чтобы маленькая буква "а" была как заглавная?

Наклацай весь текст заглавными и отрегулируй нужную высоту знаков

Вообще в текстовый редактор арткама встроен практически полноценный игровой симулятор с расширенными возможностями редакции как текста целиком, так и отдельными знаками, ренально позволяет надолго заморочиться с, казалось-бы, стандартным паспортом Мало того можно сохратить и продолжить играться в других симуляторах редакторах

[Storn]

как заглавная по высоте? - выделить отдельно эту букву и увеличить высоту

[goshanjke]

ок спасибо
