Гравировальный станок "Гравер 5"

[Sniper]

Добрый день. Кто работает на версии 5.22.8 ?  Получилось настроить хорошую печать?

[Агита]

5.22.5

[Duggart]

всем привет.... копаем сейчас версию 5.22.8.... как купил станок тоже танцевал с бубном, откатывался на 5.22.5 - чуть получше гравировал.... а потом оказалось что у меня двигатель в *резонансе* был((((.... сейчас методом тыка вроде починил, но не до конца в этом уверен(((... и как починил - на 5.22.5 стал хуже пробивать чем на 5.22.8.... насколько понял на 5.22.8 надо импульс понижать.и плотность матрицы далеко за 1 не ставить.... но повторюсь - пока копаю в этом направлении.... попробую последнюю гравировку нормально сфотать и скинуть сюда на оценку....

[aazt]

@Duggart и фото ударника в макро. вид сбоку

[NikitaDverev]

Всем привет. Прошу очень сильной консультации. Станок Гравер - 5.
Допустим, у меня есть готовая ретушь - и все, уже нужно печатать камень с портретом.
Подскажите, что/как настраивать, чтобы портрет получился "идеально"/без прочих косяков и всему подобное?
Какая конфигурация нужна для печати портретов с надписями, или просто надписи.
125 п/д стандартное значение для станка Гравер 5? Что если поставить 250, к примеру?
Прошу опытных не ругаться, не смеяться, пробую, пытаюсь, нужен СОВЕТ...

[Azovka2013]

Всё зависит от камня на котором гравируете.На карелию обычно 83 ставим(особенно если сильно рябой) а на китай 125.Надписи желательно не бить вместе с портретом.На надписи китай матричный (на старых версиях гравера вроде 001 назывался).Еще на гравере ретушь порезче нужна(ну это личный опыт)а так в основном всё методом тыка и подбора и то раз на раз не получается...То портрет супер,то с теми же настройками так себе:(((

[Tarzanka]

Добрый день! Подскажите пожалуйста, кто работает на гравёр 5.22.5 версии, какие нужно параметры забивать в таблицу. я просто новичёк ещё в этом деле. Плиззз!!!

карелия 125

[aazt]

@Sniper 5.22.8 тоже медленный старт ?

[Duggart]

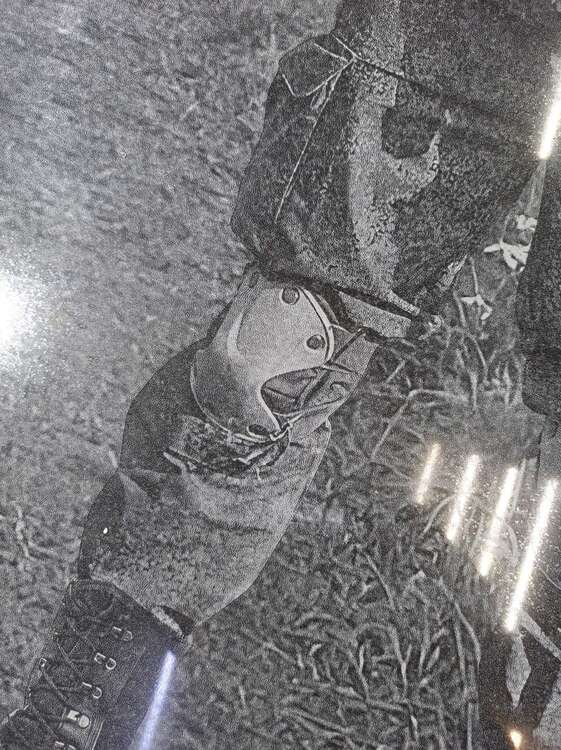

ну собственно вот... результаты борьбы с 5.22.8.... не знаю, сам объективно не сильно доволен.... но в этой версии что то есть....

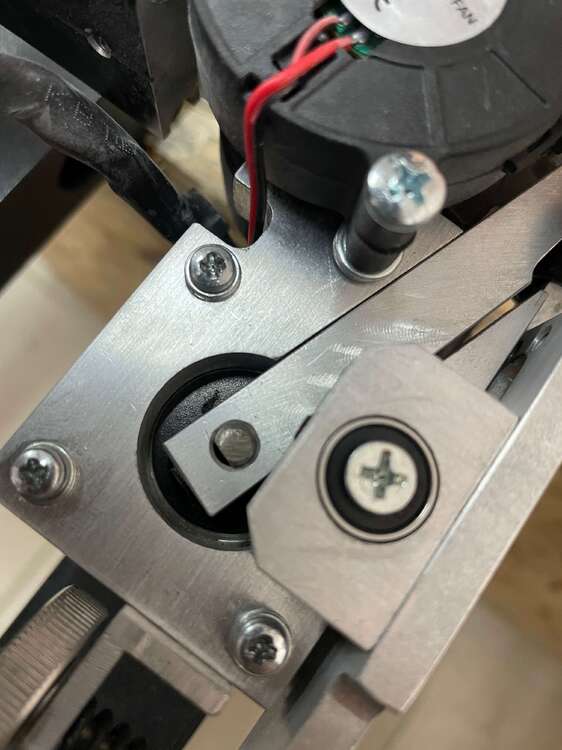

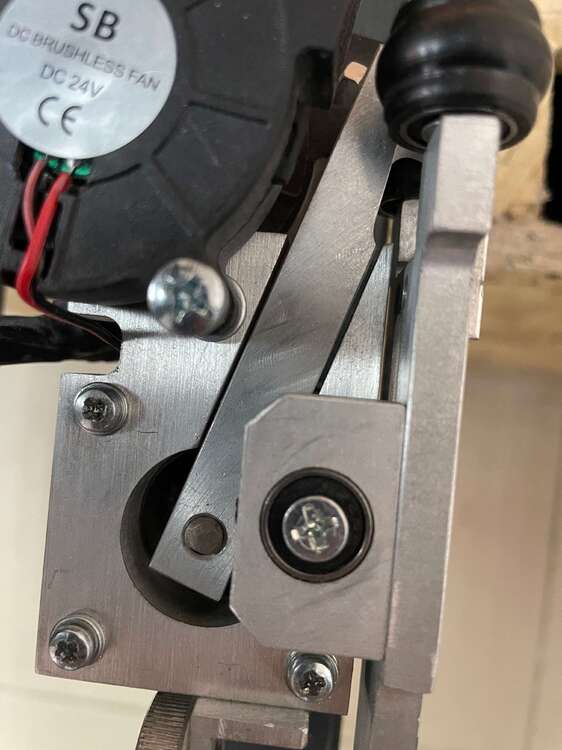

@aazt эти фото просили?



[ArinaAkhm]

В 14.01.2024 в 21:16, Алексей1983 сказал:

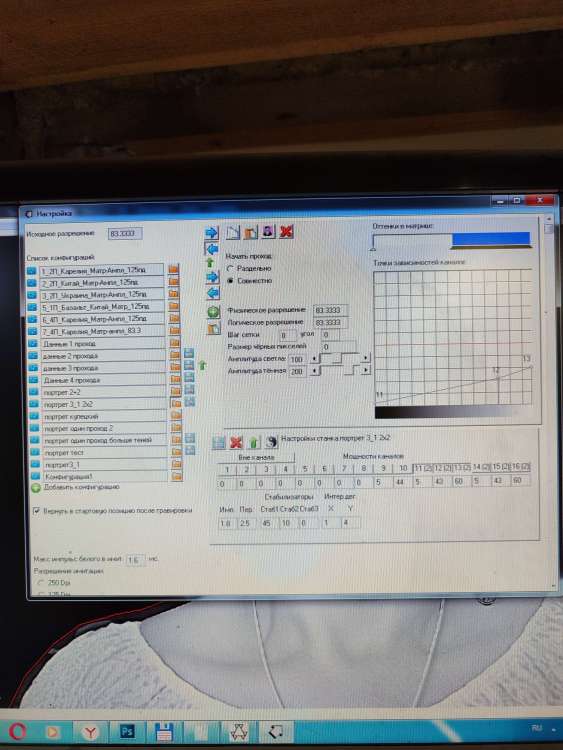

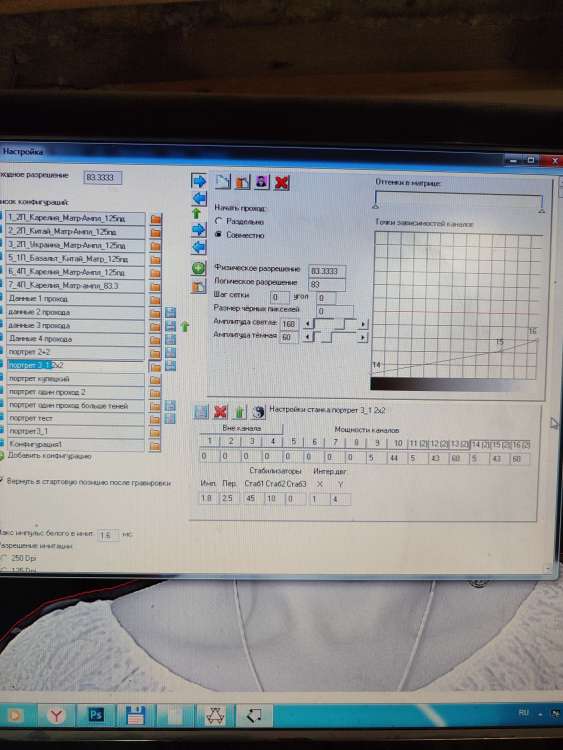

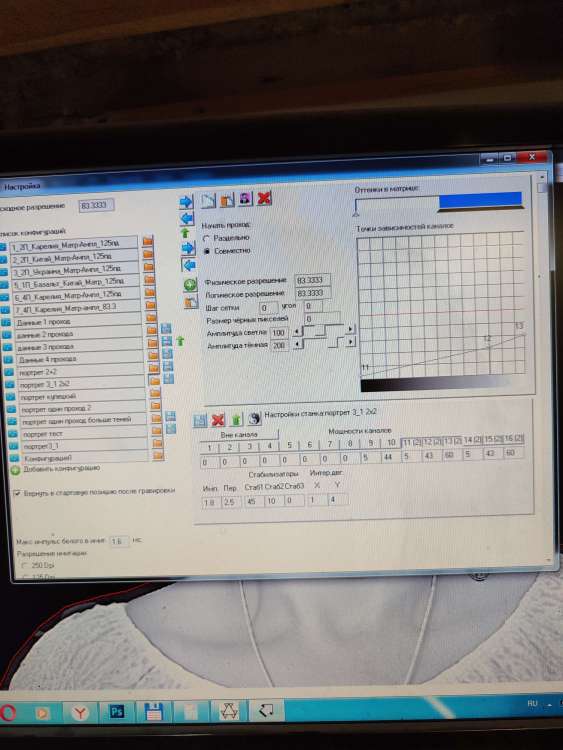

Уже выставлял свои настройки выше продублирую это лицо

Добрый день! А для чего использовать такое разрешение 83.333?

[ermosha]

кроме китайцев хороших и базальта

125 много для камня поэтому 83,3

чем говняней камень тем меньше разрешение

потому что не передаёт станок и жрёт воруя много чего

[Sniper]

@aazt По сравнению с версиями 5.20.ХХ то медленнее.  В версии 5.22.8 не нравится, что при старте гравировки голова идет зигзагами к месту начала пробития. А так версия интересная, только на ней начал слоями с разными настройками бить. Вроде получается.

@ermosha  а во сколько проходов 125 и 83 портрет бъете?

Как по мне, то при разрешении 83 сильная пикселизация идет



Изменено 20 апреля, 2024 пользователем Sniper

[error2]

Граёр5 версия 5.20.Х два прохода, 126/60 матрично матричный.

Изменено 20 апреля, 2024 пользователем error2

[ermosha]

@Sniper смотря на чем печатаете мы на украинском работаем 125 для него много он не передает как надо ворует много последние лет 5-6  печатаем 83,3

вы бы сфоткали что за полосы у вас получаются

[Алексей1983]

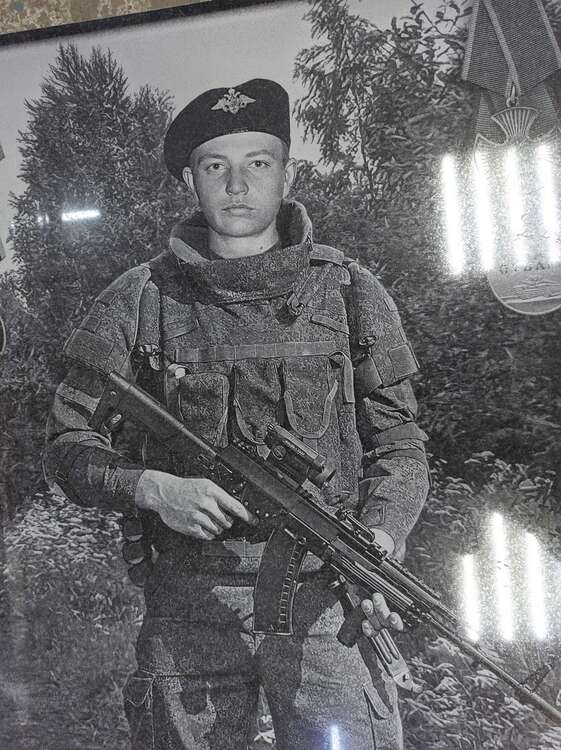

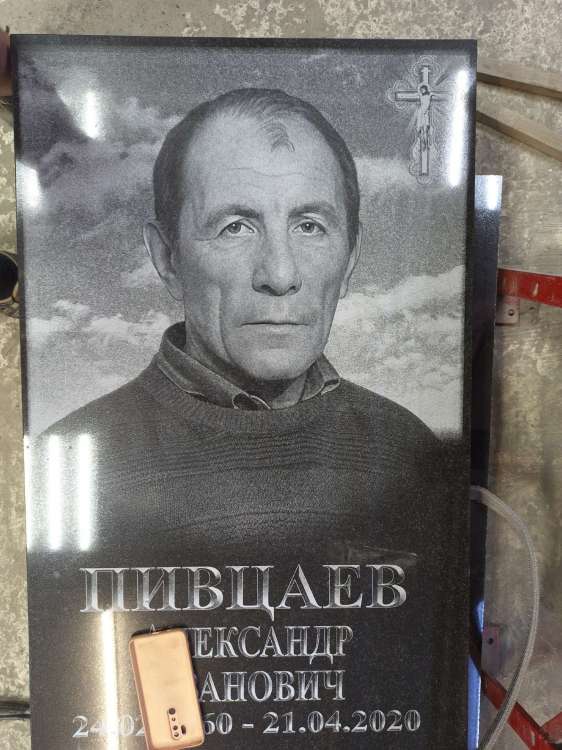

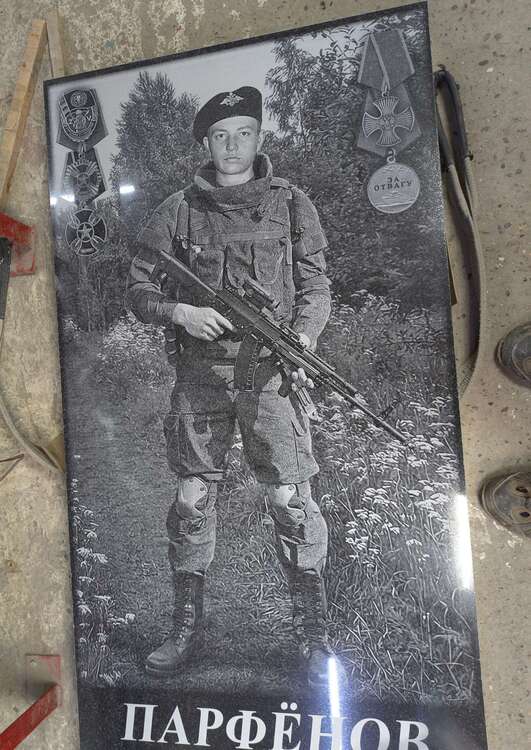

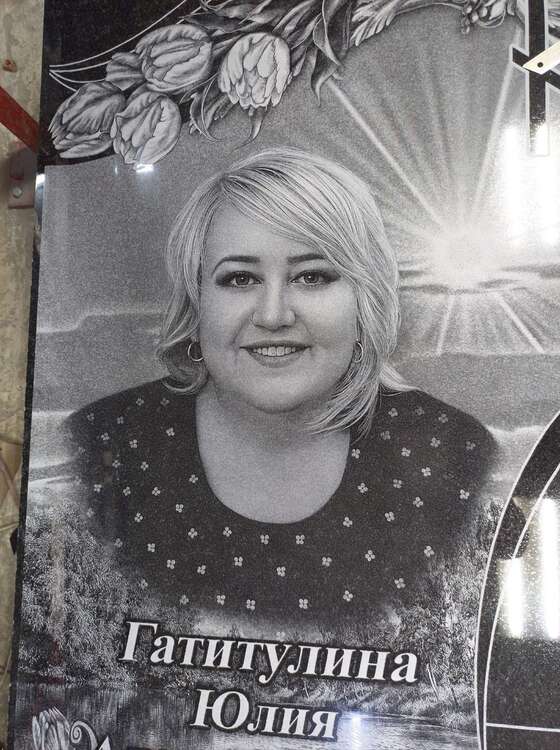

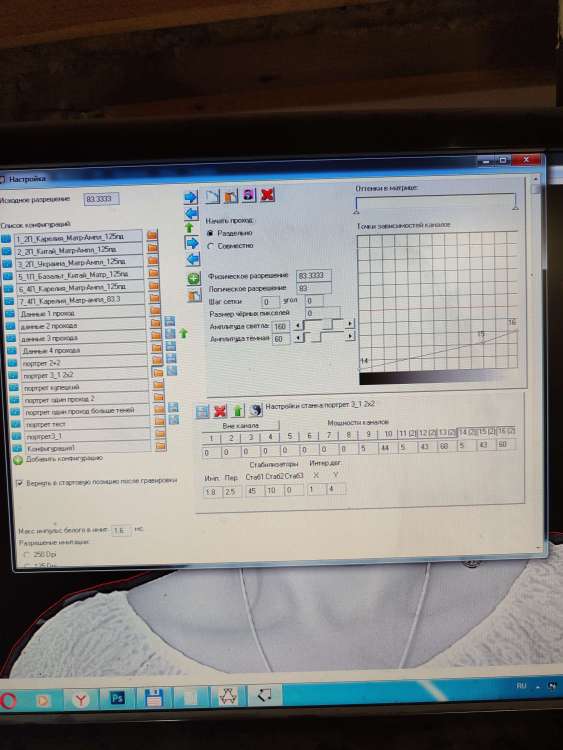

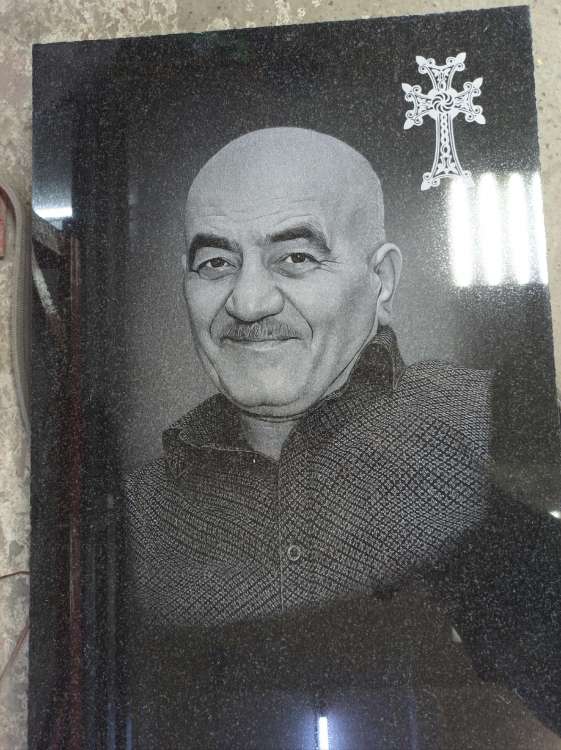

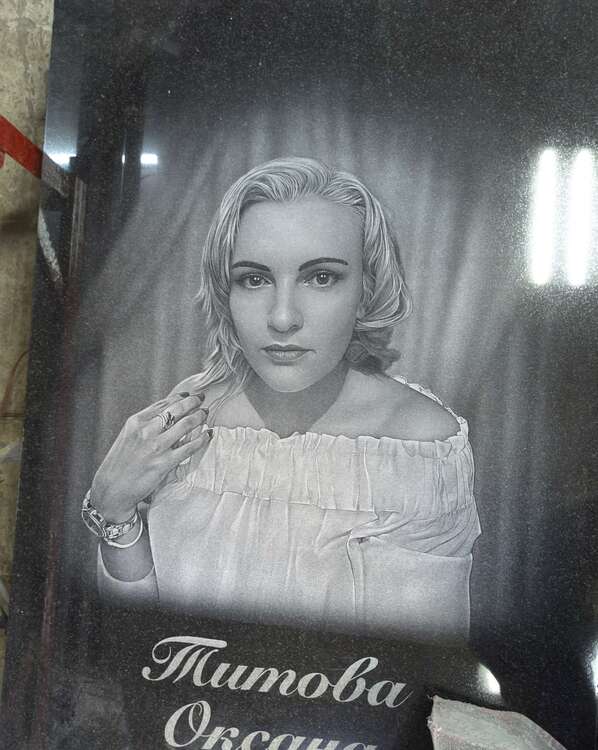

Вот люди по моим настройкаи гравируют.

В 14.03.2024 в 11:28, Sniper сказал:

Подскажите пожалуйста по зазору. Производитель рекомендует 0.5 мм, но при таком зазоре на получается нормально пробить, ставлю примерно 0.2 мм бъется граздо лучше. Вопрос - 0.5 мм это обязательно, или выбрать величину зазора ориентируясь на качество гравировки? Станки один старый еше на трубках и подшипниках, второй рельсовый.

Я делал с зазором 0.3

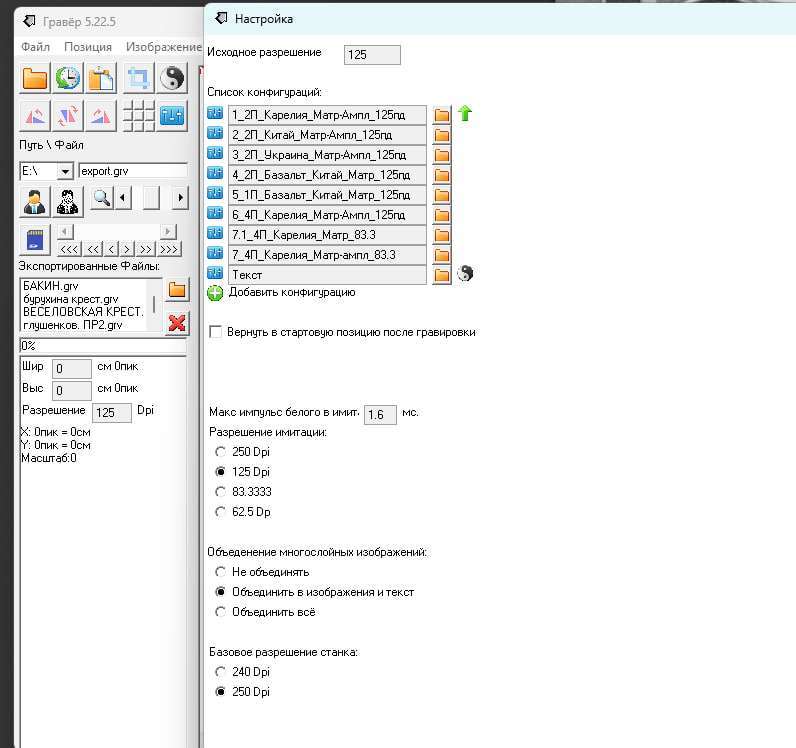

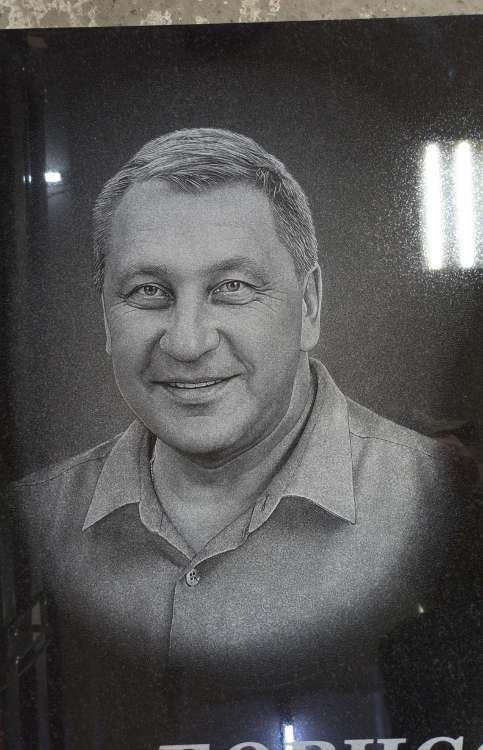

А это уже моё, продублирую









[Melnichsd]

В 14.01.2024 в 19:53, Алексей1983 сказал:

Это все предрассудки. Сами видите что на ретуши то практически на гравировке

Я мужика в кожаном пиджаке один раз сделал так мне понравилось как смотрится вот теперь балуюсь иногда для сравнения и понимания. Правда это станок роботикс, ну как писал станок роли не играет

Привет, ну у меня одна конфигурация настроенная на один двойной проход. Вот делаю два таких. Что бы люди не паниковали сразу и не писали что неделю памятник делаю, так я делаю чисто одно лицо. Фон, одежда, данные гравируются отдельно в ночь, четверным проходом. Редко делаю портрет целиком, в основном одежда отдельно, лицо отдельно

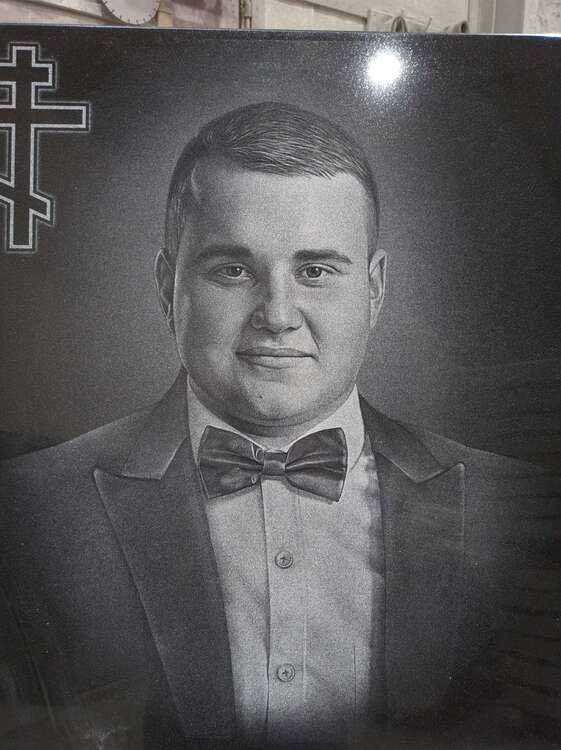

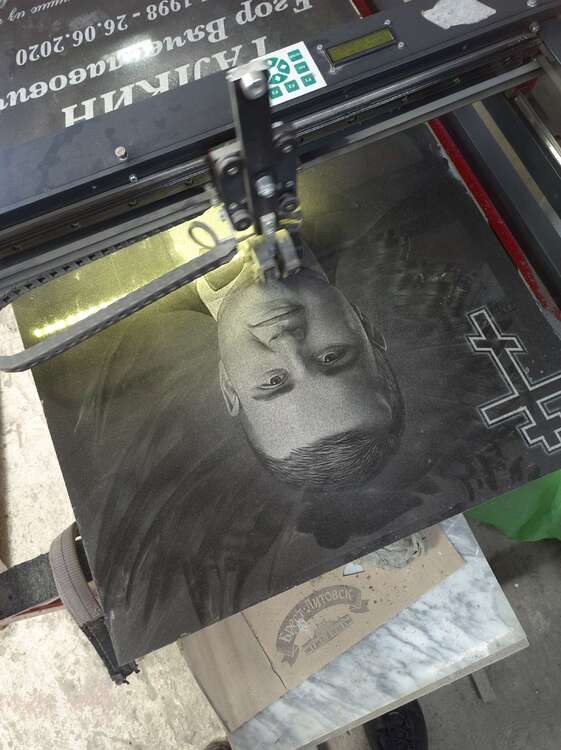

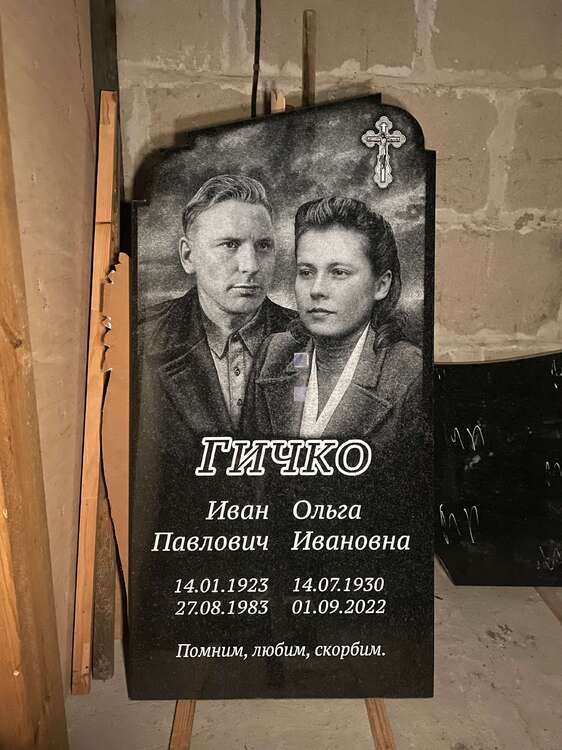

Вот например, ретушь Ибукова В, здесь пробивались чисто лица, остальное в ночь как писал выше

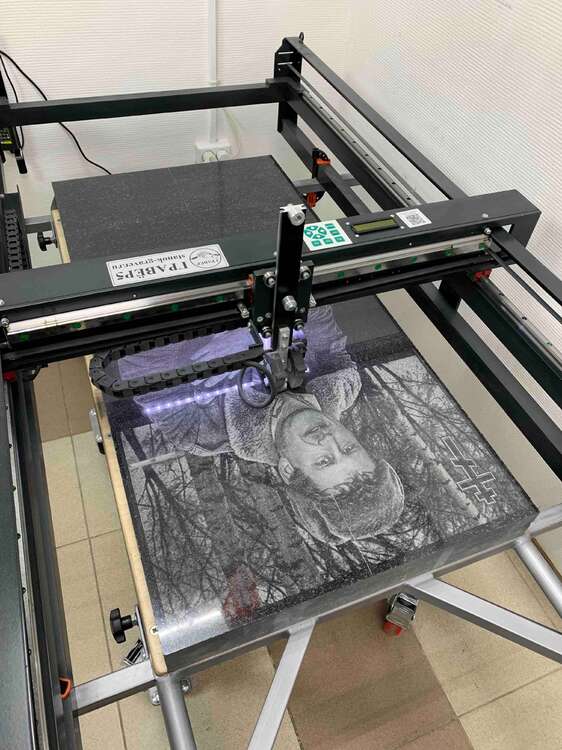

Вот это уже своя ретушь, мужик в кофте без чистки как есть из под станка

а что это за шрифт?



[Арасса]

Всем привет . Ребята подскажите , зазор 0,3 , 0,5  , это который при помощи щюпа выставляется ? В комплекте 0,5 идёт . Не смейтесь пожалуйста , больше 20 лет ручником работал , сейчас на станке учюсь ...

[Эдлен]

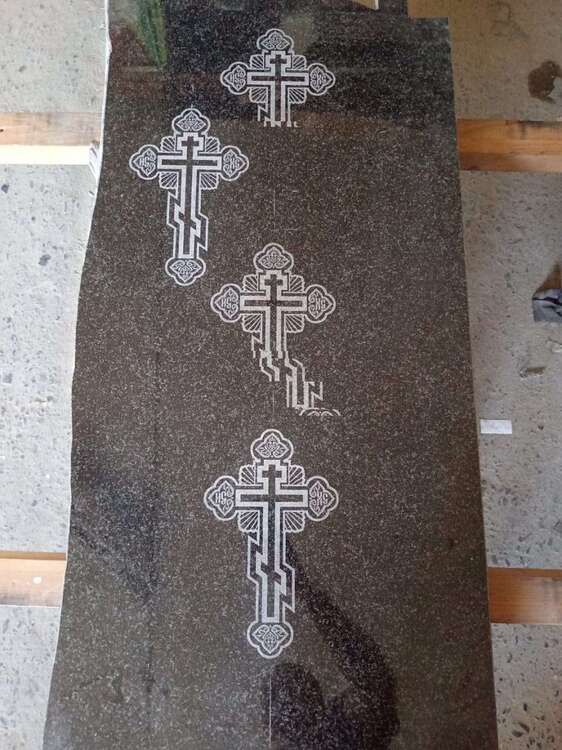

Здравствуйте, дорогие коллеги! Есть конкретный вопрос и хотелось бы конкретный ответ.

Имеется резаный памятник, фигурный если хотите. Станок совершает обводку, неважно с какой точки - всё хорошо и нормально. Как мне выбрать позицию для старта, чтобы я мог установить зазор и пустить станок в работу? Буду благодарен за компетентный ответ!

[Арасса]

В 19.05.2024 в 13:57, Арасса сказал:

Всем привет . Ребята подскажите , зазор 0,3 , 0,5  , это который при помощи щюпа выставляется ? В комплекте 0,5 идёт . Не смейтесь пожалуйста , больше 20 лет ручником работал , сейчас на станке учюсь ...

А в ответ тишина ...



Зубрам ретуши и гравировки не до нас , плебеев ....

[weirdiandy]

В 19.05.2024 в 17:57, Арасса сказал:

Всем привет . Ребята подскажите , зазор 0,3 , 0,5  , это который при помощи щюпа выставляется ? В комплекте 0,5 идёт . Не смейтесь пожалуйста , больше 20 лет ручником работал , сейчас на станке учюсь ...

Привет, да, если станок новый то 0,5, там обычно в инструкции написано сколько, на старых было 0,2

[Арасса]

Спасибо .

[Sniper]

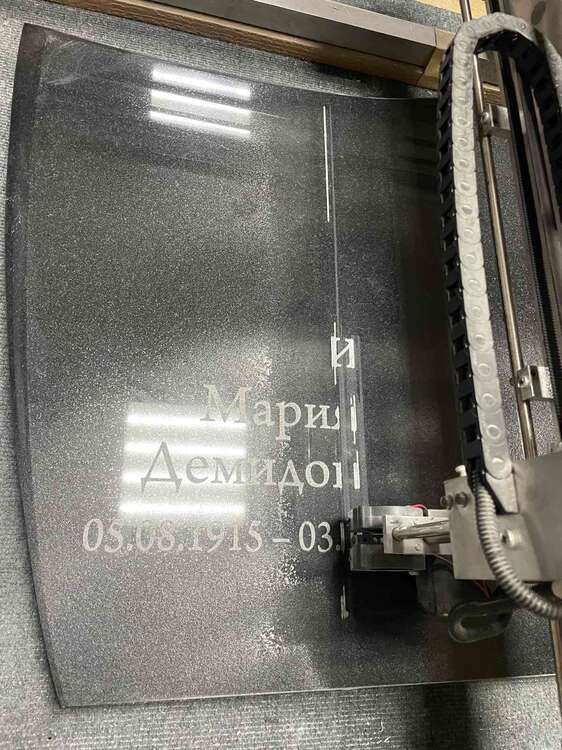

Добрый день. Подскажите пожалуйста, свои идеи по проблеме. Механика не клинит, первый раз возникла проблема при печати портретов, но тогда несколько раз "моргал" свет. Потом пробил одинарный памятник без проблем, а на следующем двойнике опять проблемы по оси Y.  Делал несколько раз обходы по периметру и контуру, все было нормально, а при печати возникает такая проблема(  Как я понимаю проблема может быть в трех местах - драйвер двигателя, сам двигатель и  приклинивание направляющих, хотя это самое маловероятное.

[Денис Давыдов]

@Sniper Можно ещё проверить места соединений проводов. У Гравёра это просто беда. Фишки и провода на нём самые дешманские.

[Melnichsd]

2 часа назад, Sniper сказал:

Добрый день. Подскажите пожалуйста, свои идеи по проблеме. Механика не клинит, первый раз возникла проблема при печати портретов, но тогда несколько раз "моргал" свет. Потом пробил одинарный памятник без проблем, а на следующем двойнике опять проблемы по оси Y.  Делал несколько раз обходы по периметру и контуру, все было нормально, а при печати возникает такая проблема(  Как я понимаю проблема может быть в трех местах - драйвер двигателя, сам двигатель и  приклинивание направляющих, хотя это самое маловероятное.

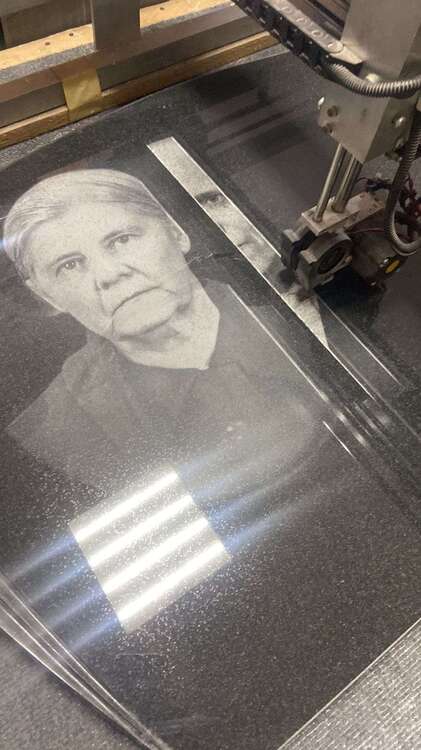

Вот так было недавно

2 часа назад, Sniper сказал:

Добрый день. Подскажите пожалуйста, свои идеи по проблеме. Механика не клинит, первый раз возникла проблема при печати портретов, но тогда несколько раз "моргал" свет. Потом пробил одинарный памятник без проблем, а на следующем двойнике опять проблемы по оси Y.  Делал несколько раз обходы по периметру и контуру, все было нормально, а при печати возникает такая проблема(  Как я понимаю проблема может быть в трех местах - драйвер двигателя, сам двигатель и  приклинивание направляющих, хотя это самое маловероятное.

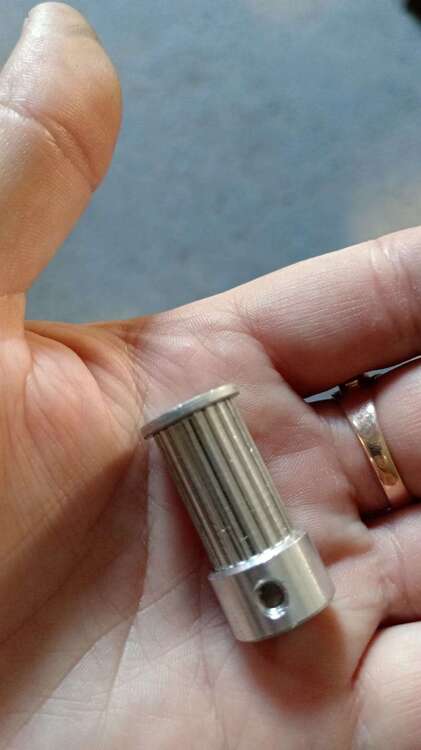

Вот так было недавно, заменял на двигателе

[Денис Давыдов]

@Melnichsd Ну это на поперечной подаче. Это дело привычное - самый загруженный узел станка. У автора чуть другая ситуация.
