Фрезерование камня на станке САУНО

[Bulat]

О втором проходе я не знал... ... Мне надо вникнуть в тонкости, знаю, там ничего сложного... я с вами говорю о том, чего у меня нет... мне надо больше информации...

[Анфим]

А как отслеживать? По крайней мере, я о таких за приемлемые деньги не слышал.

Прога-замер в нескольких точках,ввод координат ...

[Valerius]

Я примерно так и предполагаю осуществление этого. Т.е. при гравировании букв, допустим, датчиком замеряется поверхность сверху и снизу буквы, вносятся поправки и фрезеруется.Точки замера можно расставить прямо программе перед фрезерованием. Не постоянное слежение, конечно, но приближенно. Вроде как Сауно в седьмой версии собирается вводить нечто подобное, но информация непроверенная, не гарантирую.

Но, станков с такими возможностями я еще не видел и не слышал о таких. Автоматическое выставление Z перед гравированием - очень распространенная опция, но она Z выставляет только в одной точке в начале фрезерования. Далее, Арткам (основная программа при "декоративном" фрезеровании, я думаю) при 2d фрезеровке (а фрезеровка букв - все таки 2d фрезеровка) тоже предполагает, что поверхность заготовки идеально выставлена.

Мне очень интересно, есть ли такие системы. Так что если есть информация, делитесь . Буду знать, на что китайцев раскручивать при покупке фрезера

[noct]

В большей степени все зависит от софта управляющего станком, если пользуешь какой ни будь kcam, то в нем даже нету настроек по движкам (ускорению, различным временным характеристикам, настрок люфта и пр..), если же взять например mach2 или mach3 то там есть все, вплоть до изменения числа оборотов шпинделя, автозамены инструмента, есть и функции для выставления поверхност, если заготовка неровная то можно взять несколько координат, программа по ним выставит плоскость и во время работы будет подгонять координаты для данной заготовки.

Проще говоря - бросил заготовку, выставил щупом один 0 по Z второй, третий .

Насчет датчиков, находил на CNC форумах конструкции, есть такие датчики, но все зависит от управляющего софта.

По китайцам, сказать особо не могу но на сколько знаю, у них много DOSовских УП что не есть гут.

[Valerius]

Интересно. Только вот моя стойка захочет ли с mach заботать... И это все таки ручная работа, гонять каретку, и вымерять щупом. Я надеюсь, что есть автоматические такие системы.

P/S/ Как здесь цитировать?

[Анфим]

P/S/ Как здесь цитировать?

Нажми "цитата", потом "ответить"

Я надеюсь, что есть автоматические такие системы.-Конечно есть такие системы,но они настроенны на выпуск одной детали(операции) в конвеерном производстве.

[noct]

Автоматика есть, но есть одно НО... менять рабочий инструмент (шпиндель) на систему слежения, быстрее с щупом, а еще быстрее ровно отшлифованный камушек.

[Анфим]

менять рабочий инструмент (шпиндель) на систему слежения, быстрее с щупом, а еще быстрее ровно отшлифованный камушек.

Есть конечно "Змеи Горынычи"- многошпиндельные,там на" карусели" и устанавливается датчик,но...на такой станок денег надо немеренно и даже не каждое средней руки металлообрабатывающее производство может позволить себе такой станок,а для нашего дела он вообще не нужен.

[staNevaljashka]

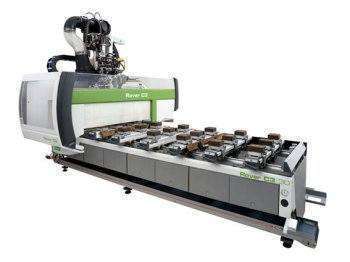

Работаю на Графике 3KM около полугода - впечатления о станке не очень хорошие (особенно после работы на итальянском

деревообрабатывающем ЧПУ станке Biesse Rover).

Проблема 1 - нет нормальной станины - наш механик сварил НЕЧТО, на котором после получасовых плясок вокруг станка можно выставить в уровень плитку или стеллу - вместо уровня гоняю фрезу из угла в угол и смотрю в Remote координаты по оси Z - с погрешностью в 0,1-0,5 миллиметра. Минус всей этой конструкции - при работе пружинит и ходит в пределах 1 миллиметра.

Проблема 2 - никак не могу Remote настроить так, чтобы он мог после полной остановки станка с выключением компа начать с того же места, где его остановили ( если фрезерование идет послойно по 1-1,5 миллиметра, то проблему решаю ручным редактированием *.ncp файла - в тестовом редакторе вырезать все что идет до нужной высоты).

Проблема 3 - Фрезы - если по мрамору работать можно, то нормальных фрез по граниту не найти

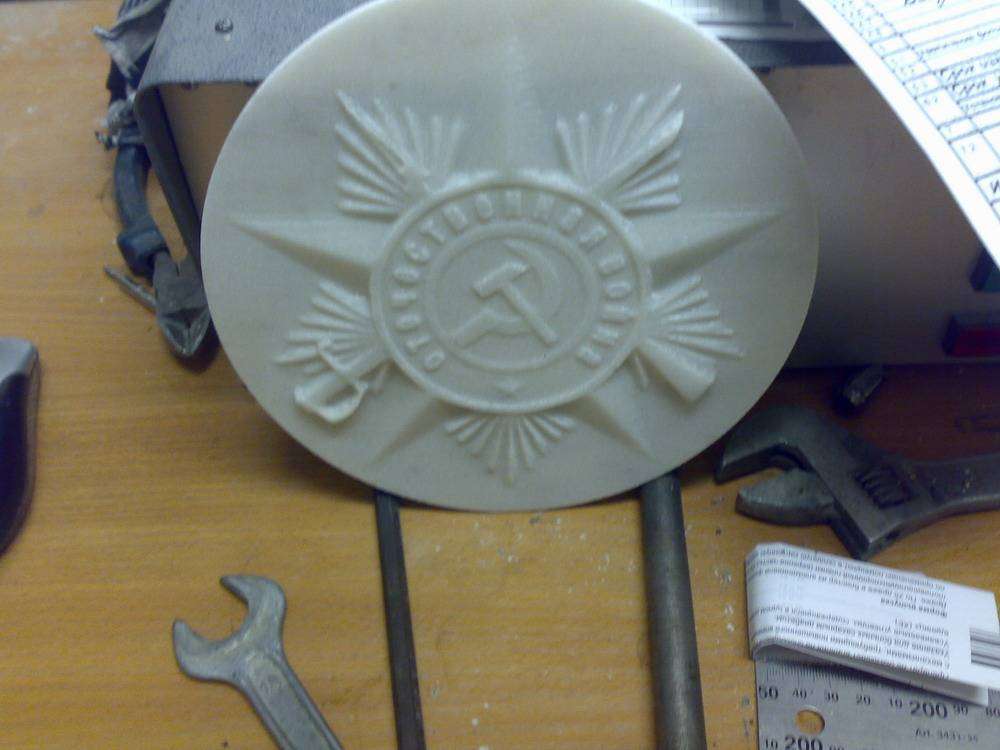

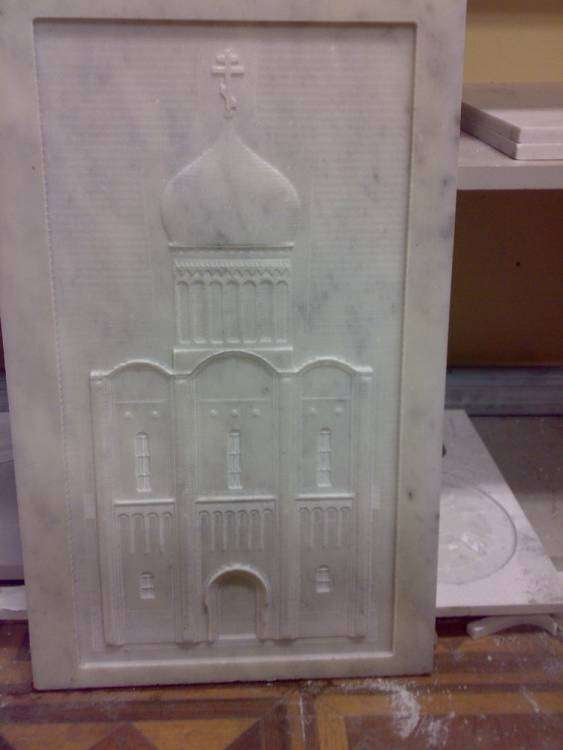

Ну и напоследок - хоть станок и г-но, но все-таки получилось сделать вот такие барельефы - в прикрепленных файлах.

Модели в ArtCAM делал сам

[Анфим]

Да уж...Чего сказать то?У меня не сауновский,да и работает он по шрифтам пока,но прошлый год для пробы ящерку делали.

смотри какая разница в чистоте обработки и точности

Фото на мобилу.

[Valerius]

Я на своем Сауно барельеф как то делал мраморный из клипарта Арткама, не хуже ящерки получилось. Да и Саша показывал свои барельефы - очень достойно. Тут у staNevaljashka мне кажется - слишком большой шаг между проходами фрезы, потому и полосатость.

Хотя да, _фрезерный_ станок для обработки камня раму должен иметь помощнее, сваренную или в, идеале, литую. А не из алюминиевого профиля, пусть даже и мощного.

[Анфим]

Хотя да, _фрезерный_ станок для обработки камня раму должен иметь помощнее, сваренную или в, идеале, литую. А не из алюминиевого профиля, пусть даже и мощного.

Почему мощную ,а значит тяжелую раму?!

[Valerius]

Почему мощную ,а значит тяжелую раму?!

Для жесткости. Посмотрите на серьезные станки для металлобработки, или на старые советские фрезеры. Там станина меньше тонны - не станок .

На алюминиевой раме, когда режешь пластик (побольше скорости), глазом видно, как при изменении направления фрезы гуляет шпиндель. Совсем чуть, но видно. Приходится скорость снижать.

[Анфим]

Для жесткости. Посмотрите на серьезные станки для металлобработки, или на старые советские фрезеры. Там станина меньше тонны - не станок .

Это заблуждение!Надо исходить из того для каких целей будет использован станок .Какие операции на нём будут производится .В нашей работе (изготовление памятников)они(операции)однотипны и размеры заготовок стандартны и нафига нам станок который может делать ещё кучу операций ,которые на фиг не нужны.Да ещё и огромных размеров.А что касается конструктивных недоработок сауновского станка в плане разболтанности и отсутствие жёсткости ,то это проблема их.Мы эту проблему решили!Так же решена проблема установки заготовки памятника.Правда станок не сауновский...

[Valerius]

Это заблуждение!Надо исходить из того для каких целей будет использован станок .Какие операции на нём будут производится .В нашей работе (изготовление памятников)они(операции)однотипны и размеры заготовок стандартны и нафига нам станок который может делать ещё кучу операций ,которые на фиг не нужны.Да ещё и огромных размеров.А что касается конструктивных недоработок сауновского станка в плане разболтанности и отсутствие жёсткости ,то это проблема их.Мы эту проблему решили!Так же решина проблема установки заготовки памятника.Правда станок не сауновский...

От жесткости зависит качество, точность и скорость фрезеровки.А не количество выполняемых станком операций, их однотипность и т.д. Как мне говорил один умный товарищ, одна из основных характеристик станка.

То есть, если на алюминиевой раме я могу барельеф делать со скоростью, допустим 5 мм/сек, то на раме пожестче - 10 мм/сек с тем же качеством.

А насчет недоработок Сауно - это вы зря. В первую очередь они гравировальные, а фрезеровка - дополнение. Для граверки - вполне достаточно алюминия. При небольших обьемах фрезеровки - тоже вполне катит. Меня зимой спасает. И разболтанности я там не видел.

[Анфим]

Работаю на Графике 3KM около полугода - впечатления о станке не очень хорошие (особенно после работы на итальянском

деревообрабатывающем ЧПУ станке Biesse Rover).

А насчет недоработок Сауно - это вы зря. В первую очередь они гравировальные, а фрезеровка - дополнение. Для граверки - вполне достаточно алюминия. При небольших обьемах фрезеровки - вполне катит. Меня зимой спасает. И разболтанности я там не видел.

У меня не сауновский)))) staNevaljashka написал я поверил человеку,тем паче с опытом работы на итальяшках.

При небольших обьемах фрезеровки - вполне катит. Меня зимой спасает. Меня спасает летом ,вся гравировка на нём.Вот я и говорю,что задачи и цели разные.

[Valerius]

У меня не сауновский)))) staNevaljashka написал я поверил человеку,тем паче с опытом работы на итальяшках.

Меня спасает летом ,вся гравировка на нём.Вот я и говорю,что задачи и цели разные.

Ну, после нормального итальянца, даже не итальянца, а _изначально_ фрезерного станка, фрезеровать на Сауно - есть разница. staNevaljashka, у итальянца станина какая? И весу сколько в нем?

АНФИМ, мрамор гравируете? И у вас станина на Сауновскую похожа? В смысле из профиля или сварная?

[Анфим]

Гравируем мрамор.

[staNevaljashka]

у, после нормального итальянца, даже не итальянца, а _изначально_ фрезерного станка, фрезеровать на Сауно - есть разница. staNevaljashka, у итальянца станина какая? И весу сколько в нем?

Ну итальяшка был по дереву - там стол был вакуумными присосками зажимал любую деталь намертво - опять таки мелкие детали крепить было практичеки не возможно, но этого и не надо было. Вес , честно говоря не мерял, на размеры - примерно 1,5x4 метра

Да уж...Чего сказать то?У меня не сауновский,да и работает он по шрифтам пока,но прошлый год для пробы ящерку делали.

смотри какая разница в чистоте обработки и точности

По поводу точности - как я говорил у меня нет нормальной станины - это не станина, а x-ня, которую наш механик наварил из обычного уголка - при работе вся эта хрень пружинит с разбросом до 2 миллиметров. Плитку я ложил на обычный щит из досок, которых к тележке на станине был прикреплен обычной струбциной, а сама плитка обжата деревянными рейками на саморезах

Второй момент - чистовая фреза - у меня не было точных её параметров - они были сняты на глаз с помощью штангенциркуля - конец фрезы примерно 1 мм без закругления + однозначно ошибся при измерении угла - что-то примерно 30 градусов - естественно в некоторых местах поснимала лишнего - в некоторые мелкие места просто не смогла залезть, где-то недосняла или пересняла из-за люфта станины. Да оно по определению слишком большая для таких работ - на ордене таких размеров буквы она при всем желании чисто обработать не смогла. А начальство на нормальные фрезы денег жалеет- работаю с тем, что есть.

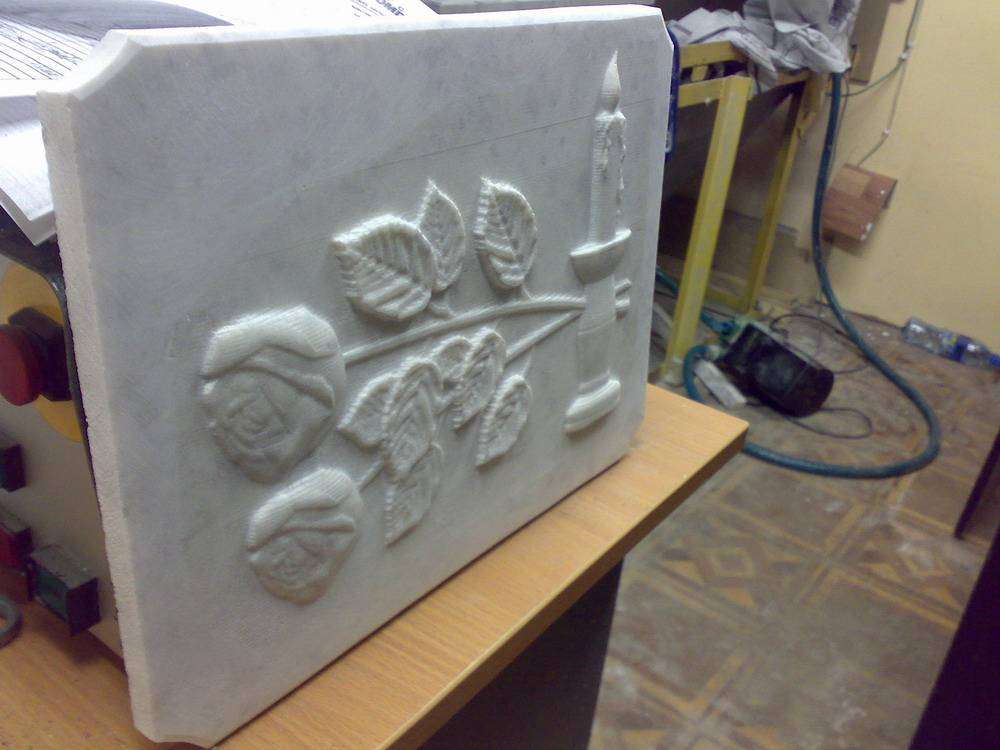

При обработке цветов шаг был - 0,5 миллиметра, церковь и орден - 0,4 миллиметра.

[Forestmen]

Всем добрый вечер.

Во первых по поводу что на сауновском станке нет нормальной станины и типа нужно долго скакать возле станка-лажа полная. Кому надо могу прислать фото своей станины самоделки и как быстро отстроить зазоры между камнем и фрезой (5минут , 15 максимум). Во вторых самодельная фреза в том числе и сам затачивал - нет никаких биений, от заточки до заточки проходит около ста камней (серый мрамор), пробовал резать черный гранит - у меня проблем небыло.

[Анфим]

Время гравировки ФИО и дат сколько?

[antei]

Кому надо могу прислать фото своей станины самоделки и как быстро отстроить зазоры между камнем и фрезой (5минут , 15 максимум). Во вторых самодельная фреза в том числе и сам затачивал - нет никаких биений, от заточки до заточки проходит около ста камней (серый мрамор), пробовал резать черный гранит - у меня проблем небыло.

Поподробней пожалуста коллега. и фотки в личку.

[Forestmen]

У меня на паспорт уходит 30минут.

[Анфим]

У меня на паспорт уходит 30минут.

А,фото можно посмотреть?

[staNevaljashka]

Вот еще одна моя работа - плитка 300x500 глубина фрезеровки 6 миллиметров - получилось,конечно, не очень хорошо - под конец фреза сдохла и доскребала голым металлом без напыления - наверху из-за этого получились ступеньки - переделывать было уже лень - итак на чистовую проходку 13 часов ушло.
