Ошибка 13 "Ограниченный режим"

[Мойша Степан]

1 час назад, Иринка сказал:

Нам нужно всё делать быстро. У нас ответственный заказ до конца апреля для мемориала ВОВ. Отправлять в Сауно в Москву, это может занять (по предидущему опыту до 3 недель) и при этом вопрос не решиться (так уже было).

Когда у меня появился "ограниченный режим" лет 10 назад (единственный случай), то я несколько дней бил в "ограниченном режиме", скорость была очень маленькая. Памятник бился сутки где-то. Так что ваш ответственный заказ за пару дней можно сделать.

Чтобы не "ходил" ваш магнит 3 недели, ищете знакомого в Москве, передаёте магнит через проводника поезда. Знакомый едет в Беседы, снимает "ограниченный режим" и отправляет вам магнит обратно.

Мы "таким макаром" в 2011 году делали апгрейд 6-ки на 7-ку. Мы передали моему однокашнику в Москве движки, плату и магнит. Он их поменял с доплатой и отправил нам. Вопрос решился за 3 дня.

[Иринка]

6 минут назад, Мойша Степан сказал:

7 минут назад, Мойша Степан сказал:

заказ за пару дней можно сделать

Нам осталось сделать 12 портретов на плитах 40х80 с размером портрета 35х45 и 60 плит 40х80 заполнеными надписями. На двух станках мы едва успевали. Точечный режим только на одном работает. На восьмёрке как купили так он нормально не работал. Или полосы или остановки и датчик ошибку выдает дважды магнит отправляли и датчик меняли. Сейчас он неспеша только в комби для надписей используется. А 7ка работала все8 лет исправно.

[Иринка]

10 часов назад, Malacal сказал:

я поделюсь если решитесь на прошивку.

Сегодня решили, что будем перепрошивать сами. Со спецом предварительно договорились. Ардуино у нас есть магазине, и уно  и нано есть. Будем использовать ваши инструкции. Если вы отправите нам  прошивку будем вам очень благодарны. Этот вариант наиболее быстрый для нас.

[Malacal]

54 минуты назад, Иринка сказал:

Сегодня решили, что будем перепрошивать сами. Со спецом предварительно договорились. Ардуино у нас есть магазине, и уно  и нано есть. Будем использовать ваши инструкции. Если вы отправите нам  прошивку будем вам очень благодарны. Этот вариант наиболее быстрый для нас.

Хорошо. Сообщите мне вашу почту, я скину скетчи для ардуино.

[alexander84]

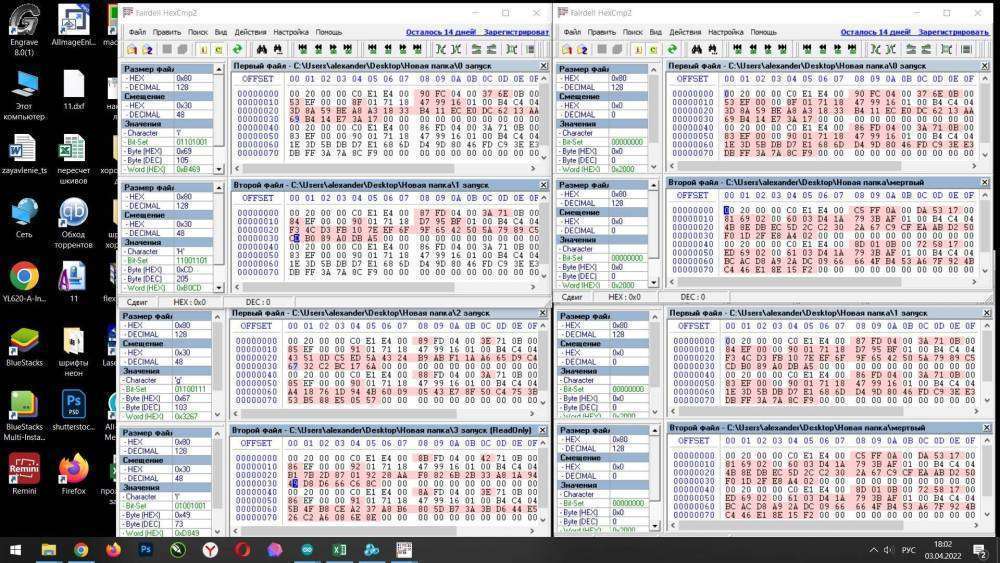

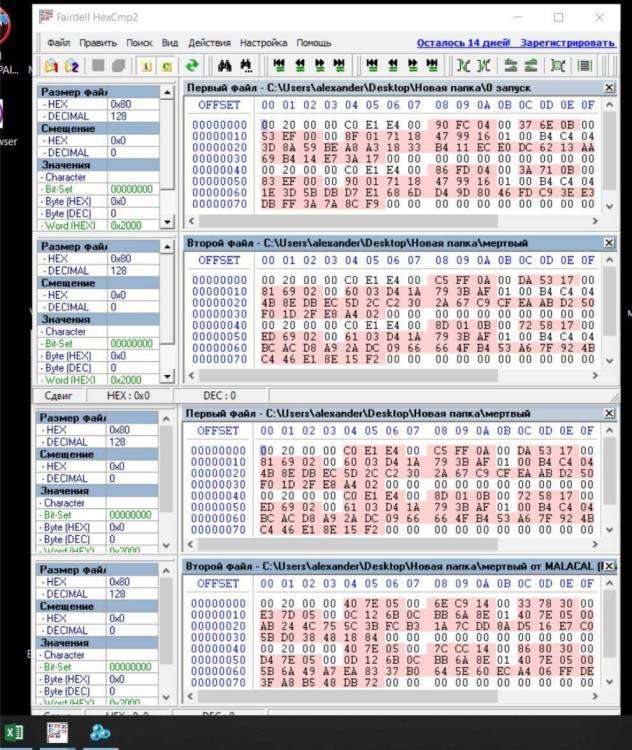

Сижу, смотрю на это все. Печаль тоска. Слева 4 дампа последовательного запуска 4 примерно верно одинаковых гравировок, справа сравнение с дампом мертвого магнита. Может есть у кого дамп мертвого магнита? интересно его сравнить с моим мертвым.

01.04.2022 в 18:20, Иринка сказал:

Сегодня решили, что будем перепрошивать сами. Со спецом предварительно договорились. Ардуино у нас есть магазине, и уно  и нано есть. Будем использовать ваши инструкции. Если вы отправите нам  прошивку будем вам очень благодарны. Этот вариант наиболее быстрый для нас.

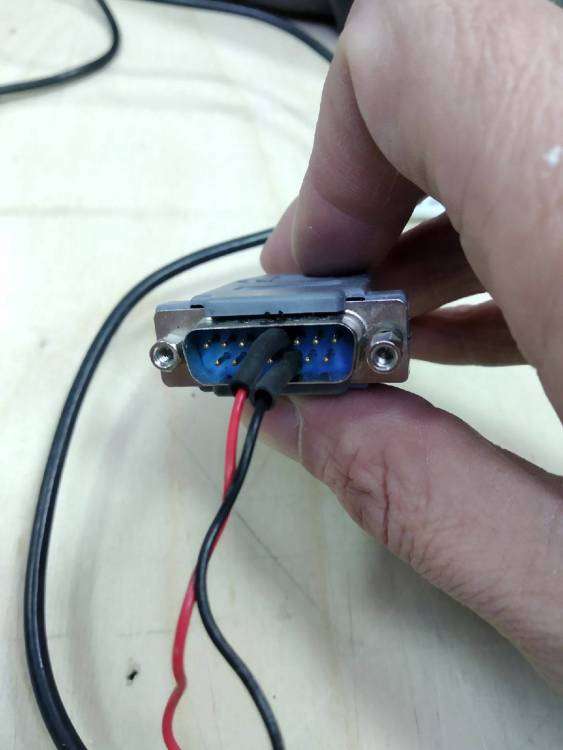

Что бы легче вам жилось, подключение. Красный +5в, черный на чтение и запись данных, минус можно просто кинуть на корпус.

[Malacal]

@alexander84 , вот держи значения с мертвой ударной головки.
Датчик T:
00,20,00,00,40,7E,05,00
6E,C9,14,00,33,78,30,00
E3,7D,05,00,0C,12,6B,0C
BB,6A,8E,01,40,7E,05,00
AB,24,4C,75,5C,3B,FC,B3
1A,7C,DD,8A,D5,16,E7,C0
5B,D0,38,48,18,84,00,00
00,00,00,00,00,00,00,00
00,20,00,00,40,7E,05,00
7C,CC,14,00,86,80,30,00
D4,7E,05,00,0D,12,6B,0C
BB,6A,8E,01,40,7E,05,00
5B,6A,49,A7,EA,83,37,B0
64,5E,60,EC,A4,06,FF,DE
3F,A8,B5,48,DB,72,00,00
00,00,00,00,00,00,00,00
Датчик R:
00,40,00,00,40,7E,05,00
6E,C9,14,00,33,78,30,00
E3,7D,05,00,0C,12,6B,0C
BB,6A,8E,01,00,00,00,00
4A,CB,B6,4B,8E,DD,96,57
36,92,D7,5F,AF,F2,E0,5C
57,8F,03,F8,34,34,00,00
00,00,00,00,00,00,00,00
00,40,00,00,40,7E,05,00
7C,CC,14,00,86,80,30,00
D4,7E,05,00,0D,12,6B,0C
BB,6A,8E,01,00,00,00,00
3F,E2,F4,94,E7,BA,35,BE
51,41,B1,FA,56,D8,01,33
FA,29,A4,73,52,EA,00,00
00,00,00,00,00,00,00,00

[alexander84]

23 минуты назад, Malacal сказал:

@alexander84 , вот держи значения с мертвой ударной головки.
Датчик T:
00,20,00,00,40,7E,05,00
6E,C9,14,00,33,78,30,00
E3,7D,05,00,0C,12,6B,0C
BB,6A,8E,01,40,7E,05,00
AB,24,4C,75,5C,3B,FC,B3
1A,7C,DD,8A,D5,16,E7,C0
5B,D0,38,48,18,84,00,00
00,00,00,00,00,00,00,00
00,20,00,00,40,7E,05,00
7C,CC,14,00,86,80,30,00
D4,7E,05,00,0D,12,6B,0C
BB,6A,8E,01,40,7E,05,00
5B,6A,49,A7,EA,83,37,B0
64,5E,60,EC,A4,06,FF,DE
3F,A8,B5,48,DB,72,00,00
00,00,00,00,00,00,00,00
Датчик R:
00,40,00,00,40,7E,05,00
6E,C9,14,00,33,78,30,00
E3,7D,05,00,0C,12,6B,0C
BB,6A,8E,01,00,00,00,00
4A,CB,B6,4B,8E,DD,96,57
36,92,D7,5F,AF,F2,E0,5C
57,8F,03,F8,34,34,00,00
00,00,00,00,00,00,00,00
00,40,00,00,40,7E,05,00
7C,CC,14,00,86,80,30,00
D4,7E,05,00,0D,12,6B,0C
BB,6A,8E,01,00,00,00,00
3F,E2,F4,94,E7,BA,35,BE
51,41,B1,FA,56,D8,01,33
FA,29,A4,73,52,EA,00,00
00,00,00,00,00,00,00,00

еще больше вопросов появилось. Особенно к первым 8ми битам. В моих двух магнитах они одинаковые, а у твоего они отличаются.





Изменено 3 апреля, 2022 пользователем alexander84

[Иринка]

22 часа назад, alexander84 сказал:

Что бы легче вам жилось

Спасибо.



[alexander84]

Итог всех мучений. Ошибка выплыла из-за того что померла память на запись, читать читается, а записываться отказывается.

[Иринка]

1 час назад, alexander84 сказал:

Итог всех мучений. Ошибка выплыла из-за того что померла память на запись, читать читается, а записываться отказывается.

То есть, если я правильно понимаю, то ннеобходимо заменить  и прошить память?

Мы пока выходим из положения. Впаяли кнопку и работаем по вышенаписаной инструкции (спасибо авторам метода)

22.11.2014 в 17:23, Борис сказал:

Всем привет.

Вот провод белого цвета в который надо врезать кнопку (я воспользовался выключателем с нерабочего блока питания компа)

А дальше всё как написал пользователь под ником liiss. (за что ему спасибо)

"Запускаю станок без автозазора, нажимаю эту кнопку, выставляю зазор через пульт станка, отпускаю кнопку и продолжаю работу через греев."

У меня эта ошибка появилась при пробеге 100дней (смотрите в протоколе работ).

Работайте на здоровье и не тратьте лишние деньги и время

Но постоянно в таком режиме очень неудобно.

[alexander84]

1 час назад, Иринка сказал:

То есть, если я правильно понимаю, то ннеобходимо заменить  и прошить память?

Мы пока выходим из положения. Впаяли кнопку и работаем по вышенаписаной инструкции (спасибо авторам метода)

Не факт, это мой частный случай. Памяти такой в городе с разбега найти не смог, магнит поедет в москву.

[Malacal]

15 часов назад, alexander84 сказал:

Итог всех мучений. Ошибка выплыла из-за того что померла память на запись, читать читается, а записываться отказывается.

Вероятность того, что память вышла из строя через столько лет уж крайне мал, хотя всё возможно. Ведь в даташите указано, что количество циклов записи/стирания около 200 тысяч циклов, это 20 лет непрерывной перезаписи. А вот проблема с подтягивающим (pull-up) резистором возможна - он может изменить свой номинал. Я поэкспериментировал и установил, что при подтягивающим резистор с номиналами менее 36k возможна и чтение, и запись. С номиналом от 36k до 120k позволяет читать данные с микросхемы, но не удается записать их. А вот при более 120k микросхема не определяется.

[alexander84]

2 часа назад, Malacal сказал:

А вот проблема с подтягивающим (pull-up) резистором возможна - он может изменить свой номинал.

Промерил первым делом, 2,2к

Изменено 5 апреля, 2022 пользователем alexander84

[Гуля]

Приветствую посетителей форума. Тоже возникла ошибка  Установлен материал ограниченного режима " на недоделанной стеле памятника который нужно сдавать , подскажите пожалуйста может реально им позвонить и выпросить код для дальнейшей работы, сели конечно это допустимо? Станок версия 7.2 С

Изменено 20 мая, 2022 пользователем Гуля

[Malacal]

7 часов назад, Гуля сказал:

Приветствую посетителей форума. Тоже возникла ошибка  Установлен материал ограниченного режима " на недоделанной стеле памятника который нужно сдавать , подскажите пожалуйста может реально им позвонить и выпросить код для дальнейшей работы, сели конечно это допустимо? Станок версия 7.2 С

Ещё никому не давали никакого кода, только советуют отправлять ударную головку к ним в офис в Беседы. Если у вас есть другой станок, перекиньте ударную головку. Или обратитесь к @Иринка , она у же знает как временно решить эту проблему.

[Гуля]

Напишите пожалуйста кто ездил в Москву самостоятельно в технический отдел с. Беседы? Что там за цех или мастерская ? Ближайший аэропорт какой от села - Внуково?

[Malacal]

7 часов назад, Гуля сказал:

Напишите пожалуйста кто ездил в Москву самостоятельно в технический отдел с. Беседы? Что там за цех или мастерская ? Ближайший аэропорт какой от села - Внуково?

Был в прошлом году. Там находится небольшая мастерская по сборке, ремонту и обслуживанию станков (двухэтажное здание, но мастерская на первом этаже). Ближайший аэропорт Домодедово.

[Гуля]

Ребята прикиньте станок заработал без этой ошибки. Сделали следующее, сняли магниты плоской отвёрткой , прочистили каждый из них спиртом , внутри почистили кисточкой и продули.

Станок набил надпись , и когда поставили портрет , то опять ошибка возникла

[f_sniper]

@Иринка Может быть подскажете тот самый белый провод, на который поставить кнопку? Чтобы избежать  ограниченый режим. Фото на форуме не открывается.

[Иринка]

Здравствуйте. Смогу сделать фото и вам отправить в течении ближайших 2-5 дней. Сейчас не нахожусь возле станка. Если такой срок вас устроит. В целом могу сказать что работать можно. Немного увеличивается время на включение 3-5 минут. Зато можно в зависимости от настроек магнита высоты иглы и т.д. более качественно (т.е. в ручном режиме) подбирать зазор. Нужно провести тесты выше или ниже и на сколько единиц двигать. И ещё недостаток в том что дисанционно не включищь ( другими настройками) например надпись после рисунка или его части.

Изменено 3 октября, 2024 пользователем Иринка

[f_sniper]

@Иринка Спасибо большое, что отозвались! Тоже сделали кнопку на первое время.

Только пока не разобрался, нужно ли её обратно включать после запуска.

[Иринка]

Мы в начале переключали, а потом совсем перестали. Алгоритм был описан. У нас после отключения кнопки запускаем программу на компе, отключаем авторежим. Нажимаем пуск игла подъезжает к месту с которого будет старт. При выводе в программе окна "продолжить" на станке переключаем в "зазор" и опускаем иглу кнопками "вверх" и "вниз" до тех пор пока она не коснётся плиты при этом на станке цифры начнут меняться. После этого методом подбора определили что  у нас игла должна поднимается от плиты на 65 единиц. Это число после разных проб с различными настройками оказалось наиболее удачным для конечного результата. У другого станка может быть другое число подъёма иглы . Это нужно эксперементировать с настройками. Далее жмём на станке "выход" и на компьютере в окне жмём продолжить. После чего выйдет запрос на компе "проверьте что игла находится на нужном месте" проверяем и жмем "продолжить или далее" (точно не помню). И дальше всё как обычно. После некоторого количества запусков всё происходит на автомате.

[ПавелСерп]

В 22.05.2022 в 14:55, Гуля сказал:

Ребята прикиньте станок заработал без этой ошибки. Сделали следующее, сняли магниты плоской отвёрткой , прочистили каждый из них спиртом , внутри почистили кисточкой и продули.

Станок набил надпись , и когда поставили портрет , то опять ошибка возникла

мдя...





Изменено 5 октября, 2024 пользователем ПавелСерп

[Rodriguez]

Вот и у меня теперь эта злополучная ошибка "Ограниченный режим". У кого есть возможность скинуть фотографию переделки с кнопкой, пришлите пожалуйста
