Фрезеровка текста на граните

[Калуга]

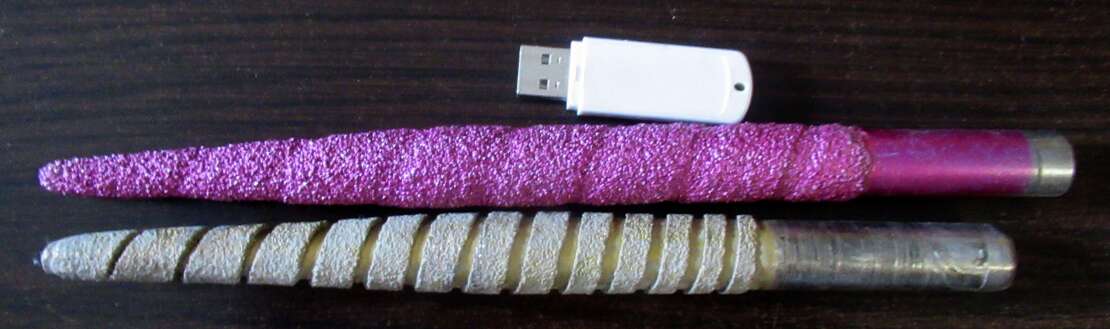

А я на таких. Длина рабочей части до 180 мм, общая длина до 240 мм:

[Церетели]

  В 14.06.2024 в 05:18, Калуга сказал:

Длина рабочей части до 180 мм

Показать

А на каких скоростях работаешь при такой глубине?

  В 14.06.2024 в 03:56, Connar сказал:

да сейчас с черновой никто уже не делает.........

Показать

Ещё как делают. Купят станок и лезут в ютюб, а там черновая обработка им вылазит. Потом офигивают от времени обработки и начинают что то подозревать.

[Калуга]

По граниту где-то 20-30 мм/сек (рельеф), обрезка 15-20 мм/сек. Мрамор в 2-2,5 раза выше.

[Калуга]

  В 13.06.2024 в 19:38, zelenok сказал:

Конечно, стрелки порой намертво прострочены в робу. Если есть время-тебе объявят о форме одежды

Показать

Помню  как-то попадался даже спортивный костюм с простроченными стрелками.

[minus]

  В 14.06.2024 в 05:26, Калуга сказал:

По граниту где-то 20-30 мм/сек (рельеф), обрезка 15-20 мм/сек. Мрамор в 2-2,5 раза выше.

Показать

Надеюсь это не пустые слова. Можно увидеть видео со звуком где фреза снимает 160мм за проход со скоростью 20-30мм.сек? Интересно,какой при этом шаг, не говоря уже о диаметре кончика фрезы.

[mrmeskys]

  В 14.06.2024 в 05:18, Калуга сказал:

А я на таких. Длина рабочей части до 180 мм, общая длина до 240 мм:



Показать

диаметр 14-16 мм хвостовика?

[Калуга]

  В 14.06.2024 в 06:19, mrmeskys сказал:

диаметр 14-16 мм хвостовика?

Показать

Ф 16 мм Цанга и гайка ER 25. У узкоглазых были и больше фрезы, но для моих станков они явно были великоваты.

Изменено 14 июня, 2024 пользователем Калуга

[mrmeskys]

Купили фрезер, шпиндель там 6 полюсный ER32 гайка, цанги до 20 мм

[Калуга]

  В 14.06.2024 в 06:21, mrmeskys сказал:

Купили фрезер, шпиндель там 6 полюсный ER32 гайка, цанги до 20 мм

Показать

У китайозов были фрезы с посадочным диаметром 20, 22 м 24 мм. Но я их не взял. Можно было, конечно , проточить, но бой... Да и такого размера барельефы делать не приходилось и даже на ум такое не приходило.

Изменено 14 июня, 2024 пользователем Калуга

[mrmeskys]

Отрезные спеченные у меня были 20 мм хвостовик...



[Калуга]

  В 14.06.2024 в 06:17, minus сказал:

Надеюсь это не пустые слова. Можно увидеть видео со звуком где фреза снимает 160мм за проход со скоростью 20-30мм.сек? Интересно,какой при этом шаг, не говоря уже о диаметре кончика фрезы.

Показать

На видео не снмал - не видел смысла да и проблем не было. При обработке звук вполне спокойный. Обрабатывал рельефы до 150 мм, больше не приходилось, шаг на крупных рельфах делаю 0.25-0.3 мм, кончик фрезы у таких размеров меньше 6 не видел. Скорость на украинском 30 мм/сек, на карельце 20 мм/сек, на лезниках делал 12 мм/сек. Да, шпиндель на таких глубинах советую не менее 5,5 квт.

[mrmeskys]

так у шпинделя с ER20 (3.0-3.2 KWt) максимальная цанга 12,7 мм

[Калуга]

Я на одном из заводов у китайцев видел как работает фрезер c 15 квт шпинделем с  ER 40. Мощно, красиво, но мне такое не нужно.  Кстати , китайцы по просьбе могут сделать 3.2 квт шпиндель с ER 25 с посадкой до 16 мм.

С тайваньцами практически договориться невозможно, а вот с китайцами можно попробовать.

Изменено 14 июня, 2024 пользователем Калуга

[zelenok]

  В 14.06.2024 в 08:32, Калуга сказал:

15 квт

Показать

Тоже недавно с большим уважением тыкал пальцем в шпиндель чуть меньше чем с меня ростом на 20кВт-зверюга, решает уникальнейшие задачи(выкривляет наваренные станы без демонтажа с допусками да 2х соток, станок собирается прям по месту)

Так-то под цанги есть переходники на более крупные/мелкие размеры, они скрадывают полезный вылет фрез и прибавляют паразитные рычаги, но всё-же иной раз в природе применяются.

[РМА]

Подскажите почему при выборке остаётся такая площадка внизу фаски

[zelenok]

  В 05.07.2024 в 13:05, РМА сказал:

при выборке

Показать

А выборка это как?

Вероятно, по закону природы-скалывает на стыках кристаллов в трещиноватом материале. Почему не смущает внутренняя часть кромки, которая как бык мимо прошёл? Природа обоих косяков обработки-одна и та-же, разнородный и трещиноватый материал.

Хибинит что-ли?

[РМА]

@zelenok не серпентинит.Ну да напрягает то что есть фаска со ступенькой .Траектория ведётся обработкой рельефа и фаска почему-то получается не полностью под уклон а со ступенькой.И при черновой выборке прямоугольник внутренний размер не совпадает с заданным.Должно быть 604 а получается 602.При обходе всё той же черновой 10 фрезой,которая использовалась при выборке,положение налаживается внутренний меняется на 603,5.Вопрос почему тогда при обычной выборке фреза не добирает.@Калуга @mrmeskys @minus

Глубина фаски так же должна быть 9 мм а здесь до ступеньки получается 7 мм по низу ступеньки 8 мм.Вот и не пойму почему не добирает низы.

[РМА]

Думал что со второй стороны когда фаску идёт делать отключаю,но нет ничего не меняется когда он делает и со втрой стороны

[minus]

  В 05.07.2024 в 16:23, РМА сказал:

Траектория ведётся обработкой рельефа и фаска почему-то получается не полностью под уклон а со ступенькой.

Показать

Значит высота заготовки больше глубины рельефа

Какой фрезой обрабатывал данную фаску?

Вообще ни разу не делал фаски на фрезере, кроме тех, которые имеются в моделях.

Я бы больше напрягся от волнистости справа нежели от недорезанной с ступеньки.

  В 05.07.2024 в 16:23, РМА сказал:

Вопрос почему тогда при обычной выборке фреза не добирает

Показать

Что такое "выборка" ? Может там припуск стоит.  Если режет меньше задуманного, пробуй в арткаме  нивелировать это смещением векторов в зоне обработки.



[РМА]

@minus припуска нет диаметр фрезы соответвует фактическому

И тем не менее нишу выбирает точно в размер только когда делаешь траекторию по профилю внутри

Припуска нет

[Fradlib]

Подскажите, кто как вбивает Loxa D12, 6 кончик, 80 раб. пов., 130 общий размер.



Никак наколдовать не могу длину кромки.

[Connar]

  В 30.07.2024 в 09:14, Fradlib сказал:

Никак наколдовать не могу длину кромки.

Показать

нафиг она тебе сдалась? ставь 5 градусов угол.  радиус кончика 3мм. и по Z рабочая 80мм

[Jedka]

  В 05.07.2024 в 13:05, РМА сказал:

Подскажите почему при выборке остаётся такая площадка внизу фаски

Показать

Предположу что:

1. задавайте уклон модели.

2. Внешний контур рельефа (который у вас очевидно совпадает с контуром обрезки) смещайте наружу на 1/2 диаметра кончика фрезы..

[РМА]

Нифига не понял

[Jedka]

Если я правильно понял, у вас получается ступенька на внешней границе рельефа и места где идет контур обрезки ?
