Приспособы для траспортировки камня для гравировки.

Рекомендованные сообщения

Интересный плод многоветвистой человеческой мысли!


Ещё интересный стол каменотёс сгоряча из темы вычистил, повторюсь.

Пацанчик работает один, денег в обрез, попросить когого походу денег жалко.

Принцип качелей детских для двоих, доска а по середине стояк на котором качаются, - вот тоже самое со смещением, и из металла.

И до 150 с любого конца камень поднять можно в горизонтальную плоскость.

Опускаем на наклонную, нажимаем или поднимаем, смотря с какой стороны, и подставляем например ящик для оставления его в горизонтальном положении.

Сфоткать недогадался.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А зарисовать не сможеш ? Появилось время и есть потребность в подобных прибомбасах.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

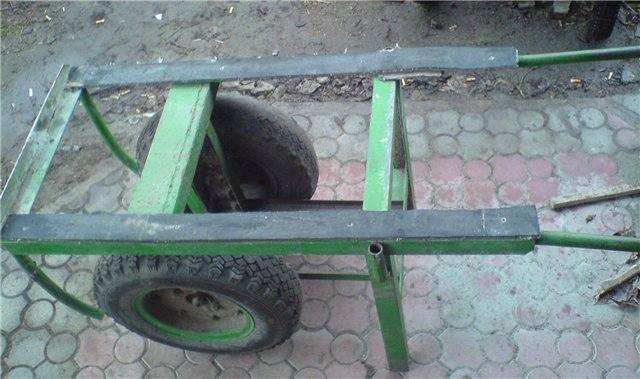

Предлагаю на ваш суд :question: "чудо техники", "шедевр инженерной мисли" - чудо-тачку. :friends:

В нашем городе такой точно ни у кого нет (да и нафиг она им нужна :good: ).

Тачка предназначена для транспортировки гранитних плит весом до 500 кг (испитано).

Также ее удобно использовать для гравировальных работ, как ручных так и станочных (планшетний станок).

С ее помощью один человек может складировать (вертикально), а также перемещать гранитные плиты высотой до 1,5м, и шириной до 1м.

Также эта тачка незаменима при установке памятника, с ее помощью арку 120*60*8 два человека устанавливают не особо напрягаясь.


Приблизительные размеры:


  • Одобряю сказанное 2

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

У нас такие приспособы



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Ай Serikl молодца!! Спасибочки тебе большое , что делишься (не за 20 евро) а просто так!! Ну теперь то я своих уговорю такую тачку сделать..Просила их сделать давно примерно такое же, чтоб не карячить памятники в гору.(у нас кладбище на склоне горы).уже два раза им рисовала..и колёса уже спёрли с тех пор..Но одна деталь на твоей тачке..просто решает почти все мои проблемы!!(без мужиков могу сама теперь) Уж теперь сами всё увидят!!

А зарисовать не сможеш ? Появилось время и есть потребность в подобных прибомбасах.

А чё рисовать-то? Мне бабе и то понятно , как этот "стол-транспортёр" применять..Подкатил, поднатужился , положил камешек..под овальные подставил подпорку..И Вася-кот!!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Руслан,если ты про ручку на тачке "закруглёное" ,то это чтоб длинные стеллы таскать.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Так в этом закруглённом то и вся фишка!! Например имей я такую тачку в наличии, могу не просить минимум двух мужиков перетащить мне камень со кслада на улицу.( режу на улице за не имением оборудованной мастерской)..а сама без посторонней помощи ..подкатила , зацепила и благодаря этим закругляшкам и весу самого камня ..аккуратненько привела тачку в горизонтальное положение..и поехала себе к верстачку (а это метров 60 от склада).А бывает камешек и вчетвером еле поднимают...пока объясняла..даже придумала как мне с этой тачки камень переложить на верстак, тоже в одиночку, с минимальными затратами сил!(ну не заработала я пока на всякие присоски и автокары и т.д.)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Руслан наверное имел ввиду то закруглённое...


Можна и без него, но с ним намного легче ставить плиты и загружать.

Притотипом моей тачки была такая же заводского исполнения.


Просто колеса малого диаметра плохо ездят по грунту.

В трубки приваренные по бокам вставляю арматуру, чтоб камень на бок не съехал и, вперед, по кладбищам и пересеченной местности.


Спроэктировали эту тачку, наверное, умные люди. :friends:

Кстати, где то на форуме я видел точно такую же.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Три в одном - подЪемник,тачка,стол. Тачка-бомба.

Сделаю себе такую

Спс за фото

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

всем доброго время суток

пока кнопки спасибо нет

хочется сказать спасибо

не мог объяснить сварщику какую мне тачку надо

теперь можно сделать уже испытанную

спасибо форуму что ты есть!!!

PS подхалим

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Спасибо, SerikL, за чудо-тачку-у нас есть заводская, а теперь мы ее благодаря Вам усовершенствуем!!!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Руслан, а резиной ты уже сам прокладывал , или так и покупал?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
...потом нашел вертолетные(от тележки вертолетной).

А я думала с какого вертолёта ты их снял.. гулял поди с ружьишком по тайге , ну и ... :friends: вертолёт упал..А оказывается , всё так просто..

А у нас вертолёты не летают почти ... :question:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
А я думала с какого вертолёта ты их снял.. гулял поди с ружьишком по тайге , ну и ... :friends: вертолёт упал..А оказывается , всё так просто..

А у нас вертолёты не летают почти ... :question:

Галюнь,хлеб то сеют?С сеялки приватизируй(на ней есть небольшие колёса без камер,для направления что ли...) .За литр огненной воды .Тебе их знаешь сколько индейцы-колхозники притащат!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

У нас КУЗБАСС, регион шахтёрский..город тоже одни шахты и разрезы..(на шахтёрских комбайнах колёс таких точно нет) Кругом горы ..а до ближайшего пахотного поля , даж не знаю..в соседней республике Алтай если только ..можно на ведро угля сменять..

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

У нас такая же тачка, но колеса у нее не надуваются вообще, завтра сфоткаю (заодним у мужа спрошу какие, потому что тоже долго приспосабливались - деформировались предыдущие).

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

[ee9cc15ddefa.jpgURL=http://www.radikal.ru]b47045d0cac7.jpg[/url]

Это мой "мольберт" для камня.Лебедка грузоподьемностью 1000 кг.Лампы регулируются по всем направлениям.Выдвижные лапы на случай очень тяжелых камней.Самодел.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Это мой "мольберт" для камня.Лебедка грузоподьемностью 1000 кг.Лампы регулируются по всем направлениям.Выдвижные лапы на случай очень тяжелых камней.Самодел.

Приветствую. А чуть детальнее можно? :hi:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Это мой "мольберт" для камня.

Не знаю, но мне ни когда не нравились "Мольберты"...Приимуществ конечно много...Резал скульптуру, удобно, всегда можно поднять, не надо ползать на полу стругая пальца ног. Но для шрифтов и гравировки :hi:... руки постоянно на весу, упора нет... Особенно с годами начинают всякие косяки лезти типо поясница, плечи, шея...раньше как-то не задумывался, что они существуют воще..))))))))

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

artKaleandr

Лебёдка на подьем понятно а на спуск как?

А так отлично.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
artKaleandr

Лебёдка на подьем понятно а на спуск как?

А так отлично.

Пока нет ни кого: Те мальберты на которых я работал были на гидравлике, думаю домкратик от авто или что-то помощьнее тоже можно приспособить.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
artKaleandr

Лебёдка на подьем понятно а на спуск как?

А так отлично.

Лебедка сделана с эксцентричным валом.крутишь что в одну ,что в другую сторону.

Не знаю, но мне ни когда не нравились "Мольберты"...Приимуществ конечно много...Резал скульптуру, удобно, всегда можно поднять, не надо ползать на полу стругая пальца ног. Но для шрифтов и гравировки :biggrin:... руки постоянно на весу, упора нет... Особенно с годами начинают всякие косяки лезти типо поясница, плечи, шея...раньше как-то не задумывался, что они существуют воще..))))))))

У меня наоборот проблем со спиной стало меньше,когда стал работать сидя.Работать над портретом намного лучше.Работаю с муштабелем.

Приветствую. А чуть детальнее можно? :hi:

Сфоткаю детально-выставлю.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

пользуюсь вот такой каляской-


загружал 140х90х8,причем очень удобна в управлении так как задние колеса поворачивают на 360град.

  • Одобряю сказанное 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

круто, по ходу самопал, или до ума доваренная?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
круто, по ходу самопал, или до ума доваренная?

делал на "ура", но получилось больше ожидаемого результата. рад что понравилась.может кому и пригодитса.

для кулибинов - в закромах нашел фото телеги, используетса на стройках для перевозки поддонов,
