Лазерно-ударный гравировальный станок по камню Миртелс

[sintex]

@VSOP, спасибо за вопрос, как раз очень кстати! Что касается, керамогранита, то тема создана для раскрытия возможностей станка и технологии гравировки. На данном камне изображения высокого качества можно получить ограниченным количеством технологий, как раз лазерная гравировка позволяет получить высокое качество.



Если Вас интересует результат на карельском габбро, приезжайте со своим камнем к нам, даже лучше если изображение своё возьмёте, отгравируем камень, увидите результат своими глазами. Здесь нужно быть прагматиком, какой камень - такое качество, если взять хороший карелец, то и качество будет хорошее, если взять среднестатистический карельский габбро-диабаз, то и качество будет среднестатистическое. 70% покупателей наших лазерных станков работают с карельским габбро-диабаз.

[VSOP]

Здесь нужно быть прагматиком, какой камень - такое качество, если взять хороший карелец, то и качество будет хорошее, если взять среднестатистический карельский габбро-диабаз, то и качество будет среднестатистическое.

покажите среднестатистическое качество на габбро

[Starche]

Делал карела на Миртелсе - карел был пятнистый... Светлая полоса через весь камень. Очень даже прилично получилось... Фото, правда, не делал - но на кладбище можно его поискать и сфотать...

[sintex]

@mikki, что ты пристал к этой теме, здесь обсуждают конкретный станок, его характеристики, возможности, по поводу лазерной гравировки, покраски и тд есть отдельная тема в разделе  http://graverstone.ru/forum/16-lazernye-i-drugie-tekhnologii/ там дают советы по лазерной гравировке.

[Яшa]

@mikki, во-первых, вылезай из Миртеловской темы в общую. Ты же все-таки на китайце работаешь. Во-вторых, если мой ответ на твой прошлый вброс остался непонятым, напишу прямо: тебе не кажется, что дело возможно не в станке, а в операторе? Выложи фотки своих коричневых некрашеных портретов, может разберемся почему у тебя так...



Ждем фотки.

[Viaduk]

Приобрёл  Mirtels, сижу второй день разбираюсь. Не пойму какую ретушь ему надо для полутонов, перепробовал с раздела КЛИПАРТ работы уважаемых мастеров, но что то не нравится результат.

Может быть какие то есть настройки кроме мощности?

Может есть "Бывалые" кто подскажет?

[Яшa]

покажи результат. найдем ошибки.

клипарт от хороших спецов должен выходить из под лазера - точечка в точечку. Как на бумаге.



а кроме мощности еще есть скорость, и плотность сканирования.

Причем правильные настройки еще не отменяют необходимости следить например за фокусом, юстировкой и т.п. (т.к. неправильный фокус и юстировка тоже могут дать кривой результат)

[sintex]

@Viaduk, высылайте на имэйл сканы получившихся изображений, а также значения мощности, скорости и интервала, которые задали. Поможем с вопросами настройки.

[ess]

вот и я столкнулся с проблемой. на граните результат совсем не нравится

[sintex]

Отписался в скайп, присылайте ретушь и результат, разберёмся с вопросом и поможем.

[sintex]

Тема создана с целью помочь начинающим пользователям быстрее освоить лазерную гравировку камня с помощью лазерного станка Mirtels, чтобы сократить время экспериментов и быстрее привести пользователя к желаемому результату.



После получения станка просьба внимательно ознакомиться с инструкцией по работе со станком, там есть рекомендации по гравировке изображений на камне (мощность, скорость, интервал, разрешения и т.д.), также прилагается видео-диск с подробным процессом. Ниже остановлюсь на нескольких важных моментах:



Рекомендации по разрешению



Для разных типов камней нужно использовать разные разрешения. Чем однородней камень, тем выше разрешение можно использовать, чем пятнистее, тем ниже разрешение.

Для карельского габбро для гравировки портрета рекомендуем использовать разрешение 150-250 dpi

Для украинского габбро 200-250 dpi

Для китайского габбро 250-300 dpi

Для базальта, долерита 300 dpi



Рекомендации по скорости гравировки



Скорость можно выбирать исходя из выбранного изображения.

Для гравировки портрета на любом из типов вышеперечисленных камней рекомендуем использовать скорость 300 мм/с

Для гравировки пейзажа - 300-500 мм/с

Для гравировки текста - 400-600 мм/с



Рекомендации по интервалу



Значение интервала напрямую зависит от разрешения, которое имеет картинка отправленная на гравировку.

Значение интервала рассчитывается по формуле I=25.4/DPI

Т.е. для картинки с разрешением 300dpi интервал I=25.4/300 = 0.0847

Для 200 dpi I=0,127

Для 250 dpi I=0,101



Рекомендации по фокусному расстоянию



При выставлении зазора между камнем и нижней поверхностью головки шаблон зазора должен входить с лёгким затиранием, не должен люфтить.



Рекомендации по затирке изображения



Для повышения яркости изображения, а также чтобы изображение было видимым во время дождя рекомендуется затирать изображение белой краской. Рекомендуем использовать белую акрилосодержащую краску для наружного применения.



Рекомендации по устранению дефектов камня (пятен)



Как известно: не бывает идеальных камней! Попадаются камни с дефектами, крупными инородными включениями (слюда, уголь и т.д.). После гравировки плиты эти включения никуда не исчезнут, останутся. Рекомендую их доработать ручной гравировальной машинкой и затем слегка пройтись пучком, чтобы не было резких переходов, почистить. Чтобы выявить пятна, можно затереть изображение акрилосодержащей краской, либо затереть порошком (оксид цинка или титана). После чистки изображение полностью затереть, чтобы убедиться, что изображение чистое.



PS Если Вы нашли вышеприведённую информацию полезной для себя, то нажимайте плюс.

[МигельАнгело]

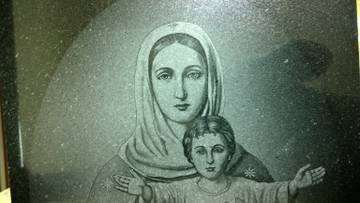

Первые испытания на обычной "украине", решил обойтись без глазиков,ткнул "пальцем в небо", икона с форума. Значит, скорость 400, мощность 15%, размер 60 на 44, время 1 час 5 мин. Возможно на фото немного светлее чем есть на самом деле. Без покраски.

[sintex]

@МигельАнгело, для старта ОЧЕНЬ даже ХОРОШО! А как для украинского "местного" габбро, то даже ОТЛИЧНО!

[Starche]

Очень даже не плохо... А тебе , МигельАнгело, самому, как станок? Какой взял из миртелсовских? Любопытно...  Без покраски, очень даже не плохо на лазере выходит - сам стараюсь реже красить)))

[МигельАнгело]

@Starche, спасибо, приобрёл лазерный  120/60. Интересная вещь, только изучать его нужно более кропотливо чем ударник (имхо). Взял пока для оформления всего кроме портретов, дальше будет видно. Вот, могу показать имитацию ударника на лазере ("украина" и базальт)

[Starche]

Все ни чего, только вот на нижних фото сильно выбелено. Или крашенные? Контраста больше давай. Не бойся делать темные темнее - светлые светлее - но без фанатизма. В фильтре Свет - Тени можно хорошо полутона и прочее подтянуть))). Битовый формат можно инструментом Информация отследить точки в % и сравнить с градиентом ( эээээ - шкалой по гравировке ) Только пипетку ставь 3 х 3, иначе только черное-белое увидишь))).  Я гравирую на 200 пк/дм. Скорость 300. А аппаратик взял хороший))). Как установил? Да, и что значит - иммитация ударника? Не совсем понял...

[МигельАнгело]

Спасибо за совет. На нижнем фото крашеный базальт. Имитация ударника означает точечную структуру (отдельно различимые точки). Установил хорошо, вот только плохо получается уровень ловить сразу по 4-м углам камня, то ли стол смастерил не так, то ли камень такой..

[Starche]

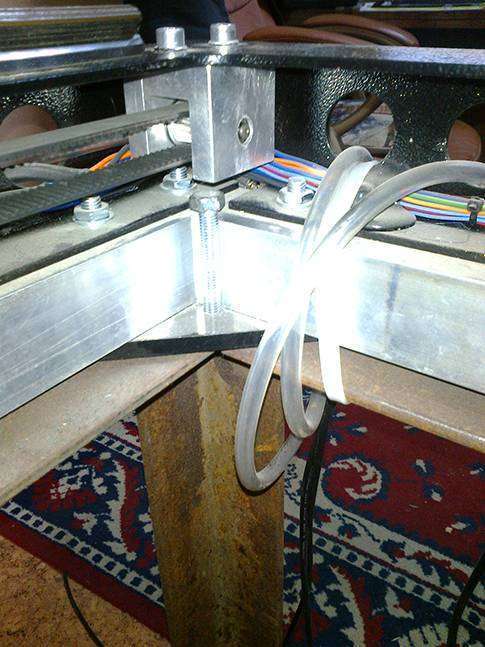

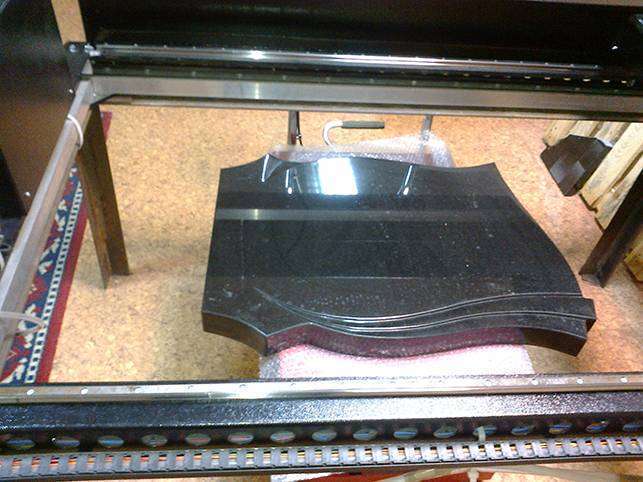

)))) Я сварил раму из уголков - на ножках. 5 уголок, кажется. Уголок не вибрирует при работе станка. Стоит как вкопанный)))

Регулирую болтами, которые установил на крепление станка ( уголки там есть, они к коробке станок крепят при транспортировке ), Вкрутил все 4 болта, но только по 3 равняю. 4 пользуюсь крайне редко. Если уж камень тяжелый, и тележку перекосить может, то под ножки подкладываю. Один нюанс - регулировать таким методом нужно приноровиться - я поначалу даже не заметил, что станок в раме может качаться - раму перекашивало, если под ножки подкладывал ))) Сейчас то уже приноровился.

[Viaduk]

Все ни чего, только вот на нижних фото сильно выбелено. Или крашенные? Контраста больше давай. Не бойся делать темные темнее - светлые светлее - но без фанатизма. В фильтре Свет - Тени можно хорошо полутона и прочее подтянуть))). Битовый формат можно инструментом Информация отследить точки в % и сравнить с градиентом ( эээээ - шкалой по гравировке ) Только пипетку ставь 3 х 3, иначе только черное-белое увидишь))).  Я гравирую на 200 пк/дм. Скорость 300. А аппаратик взял хороший))). Как установил? Да, и что значит - иммитация ударника? Не совсем понял...

Добрый Вам Рабочий день.

А можно поподробней Ваши нароботки и настройки?

[Starche]

 Viaduk Здравствуйте. Придерживаюсь установок производителя, меняю только разрешение ( 200 пк/д ) и мощность - от 15.4 - до 15.8. Всякие оформляшки вообще на ура пролетают. Там только смотрю, чтоб слишком темные или слишком светлыми не были. А так их на 15.8 в основном делаю))) Смотрю уже от камня, чей он. Опять же - ретушь. От нее много зависит. Стараюсь делать более контрастной. Если камень хороший, слюды минимум, то можно делать мощность и 15.4, и не красить. Если ее много, мощность делаю около 15.8 то портрет все равно получается рябой - то его крашу. Хорошо получается индийский камень))) В основном просят красить мои заказчики - им так больше нравится. Яб красил в исключительных случаях))) Как то так... Меньше слюды - мощность меньше - больше слюды - больше мощность. Да и вообще - столько разных нюансов - цвет полировки - насколько она темная, цвет самого камня - все это учитываю. Вот и приходится на каждом камне гравировать по разному...

[makcp55]

Здравствуйте. Нужна ваша помощь, купил лазерный станок Mirtels L60120 нужна подробная схема стола ( что-бы сварить самому ) Или кто знает где купить готовый стол. Заранее спасибо.

[Starche]

Здравствуйте. Нужна ваша помощь, купил лазерный станок Mirtels L60120 нужна подробная схема стола ( что-бы сварить самому ) Или кто знает где купить готовый стол. Заранее спаУв

Уважаемый, вариантов столов здесь ( в теме про Миртелс ) уйма - ну, не уйма, но как минимум 3 есть. Можно связаться с поставщиком - тот всегда посоветует что нибудь, ну или как минимум - свое включить воображение. Я выкладывал фото своего стола с регулировкой - пусть не подробное - но понятное... Полазьте по страничкам... http://graverstone.ru/topic/6784-obsudim-rabotu-lazera/page-3#entry273953

[МигельАнгело]

Так же производитель может предоставить вам схему с размерами, обратитесь.

[sintex]

@makcp55, написал Вам сообщение по поводу чертежей в личные данные.

[МигельАнгело]

Начал использовать для того, чего хотел.....с таким оформлением проблем "0", на счёт портретов - пока тренируюсь на "глазиках".
