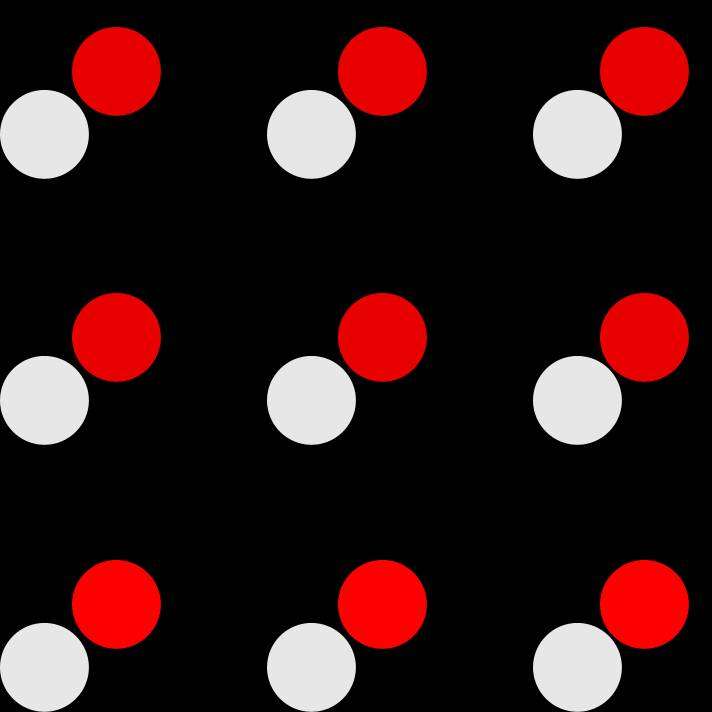

Юрок Опубликовано 25 января, 2016 Поделиться Опубликовано 25 января, 2016 Здравствуйте, уважаемые форумчане!Столкнулся вот с какой неприятной задачей: станок идеально работал, но постепенно второй проход перестал попадать в первый, соответственно появилось раздвоение точек. С "ВК" одну строку делает хорошо, второй точки пробивает рядом.Из-за чего такое может происходить?Я так полагаю, что где-то косяки по Х и Y. Всё проверил, перебрал, подтянул, но ситуация не улучшилась... С зазором тоже поигрался - всё осталось так же...Менял плату с другого станка - без изменений. Соответственно проблема в механике, но где понять не могу...В конце концов предположения иссякли и прошу совета у вас.У кого-нибудь есть предположения в чём может быть проблема?Заранее благодарю за ответы... P.s.: Для наглядности сделал схему. Белым цветом показан первый проход, красным второй. Ссылка на комментарий
nod62 Опубликовано 25 января, 2016 Поделиться Опубликовано 25 января, 2016 @Юрок, в энгрейве контраст не включен случайно? Ссылка на комментарий
дионис Опубликовано 25 января, 2016 Поделиться Опубликовано 25 января, 2016 @nod62, А как работает функция контраст? Ссылка на комментарий
..RockWalker.. Опубликовано 25 января, 2016 Поделиться Опубликовано 25 января, 2016 Предположу , это выработка винта по x. навальцевали шарики втулки, канаву. Ссылка на комментарий
кузьмич Опубликовано 25 января, 2016 Поделиться Опубликовано 25 января, 2016 У меня такое было версия только 7,2 там в магните пришлось подрегулировать магниты т.е зазор(зачистить от пыли)и прошло.А в 8 версии также магниты??? Ссылка на комментарий
Kseon Опубликовано 25 января, 2016 Поделиться Опубликовано 25 января, 2016 Закусывать не пробовали? шутка конечно =) но вдруг поможет. Ссылка на комментарий
..RockWalker.. Опубликовано 25 января, 2016 Поделиться Опубликовано 25 января, 2016 Вот об этом я писал. Перемещая втулку по X, у винта накат идёт с одной стороны гребня резьбы. А назад с противоположного . если винт сырой, то накатает борозду. Эта ось самая сумасшедшая в работе. И точки таким образом попадают со смещением при возвращении втулки. при режиме вк. Проверить можно наверно двойным проходом но не ВК. А вторым проходом сначала. Если бьёт точней при таком двойном, то проблема в люфте втулки вполне вероятна. Ссылка на комментарий
BOR Опубликовано 25 января, 2016 Поделиться Опубликовано 25 января, 2016 Был случай когда двоило из- за иглы , расскалолась и давала две точки. НО я так полагаю это не тот случай. Есть много вариантов почему не попадает в точку повторный проход, но чтоб ВК не попадало- это вопрос. Получается, что в конце строчки проварачивается движок по игреку. НО этого не может быть .... Проверить как зажаты ШВП по Х и Y..... А какая скорость станка, может єто инерция и станок ездить на скользкой поверхности Ссылка на комментарий
Тенгель Опубликовано 26 января, 2016 Поделиться Опубликовано 26 января, 2016 Мне кажется люфт.Надо попробовать на выключенном станке попробовать повращать шаговые двигатели осей на один шаг туда-обратно, наблюдая при этом в лупу за кончиком иглы, как она переходит в соответствии с шагом. Ссылка на комментарий
Юрок Опубликовано 26 января, 2016 Автор Поделиться Опубликовано 26 января, 2016 @Юрок, в энгрейве контраст не включен случайно? И с контрастом и без него - всё равно получались две точки. У меня такое было версия только 7,2 там в магните пришлось подрегулировать магниты т.е зазор(зачистить от пыли) и прошло. А в 8 версии также магниты??? С зазором экспериментировал, но увы... Проблему всё же решил через несколько часов после того, как тему создал... Оказалось, надо было регулировочные винты затянуть у Х и Y. Но и тут пришлось повозиться, т.к. пришлось "ловить", чтобы точка со второго прохода попадала в точку первого. Не один раз винт то затягивал на миллиметр, то ослаблял. После каждого затягивания или ослабления запускал тестовое изображение. Точки относительно друг друга находились то по диагонали, то вертикально, то горизонтально. В итоге всё же получилось "направить" одну в другую. Теперь всё отлично! Точка в точку! Всех сердечно благодарю за ответы. Ссылка на комментарий
Тёха Опубликовано 26 января, 2016 Поделиться Опубликовано 26 января, 2016 фигня.Меняй гайки или пересыпай шарики.То что ты написал неправильно. Регулировочные болты там исполняют иную функцию. Один фиксирует гайку в корпусе, второй устраняет люфт. Если у тебя выработка большая нужно не ловить а устранять неисправность. 1 Ссылка на комментарий
Юрок Опубликовано 27 января, 2016 Автор Поделиться Опубликовано 27 января, 2016 @Тёха, Прислушаюсь. Спасибо.А не мог болт от вибрации ослабнуть?Настолько всё плохо, что надо менять или пересыпать шарики? ...второй устраняет люфт. Может как раз и люфт возник из-за того, что он ослаб? Ссылка на комментарий
minus Опубликовано 28 января, 2016 Поделиться Опубликовано 28 января, 2016 Юрок, а у тебя игла не болтается? Ссылка на комментарий
Юрок Опубликовано 28 января, 2016 Автор Поделиться Опубликовано 28 января, 2016 Юрок, а у тебя игла не болтается? Нет-нет! С иглой всё хорошо! Всегда проверяю при установке... Ссылка на комментарий
minus Опубликовано 29 января, 2016 Поделиться Опубликовано 29 января, 2016 http://ru.aliexpress.com/item/3pcs-lot-6-35x8mm-Plum-shaft-coupling-motor-shaft-coupler-stepper-motor-coupler-D20-L30-MB0013/729926037.htmlпопробуй сними эту втулку, если пластмассовая красная часть должна плотно садится, если снимается легко , то втулке пипец , надо менять. заказывай по ссылке. Ссылка на комментарий
Роман н Опубликовано 29 января, 2016 Поделиться Опубликовано 29 января, 2016 Втулки а точнее муфты можно не менять. Вставь в зазоры нарезаные ленты шириной в 1см от политиленовой пленки (ну типа с теплицы) и муфта еще пару сроков отработает. 1 Ссылка на комментарий
Юрок Опубликовано 30 января, 2016 Автор Поделиться Опубликовано 30 января, 2016 minus Роман н Благодарю за советы. Ссылка на комментарий
Kseon Опубликовано 3 февраля, 2016 Поделиться Опубликовано 3 февраля, 2016 поставь сифонные муфты, перебери швп, сними и помой линейные подшипники. Ссылка на комментарий
kalistratoff Опубликовано 3 февраля, 2016 Поделиться Опубликовано 3 февраля, 2016 поставь сифонные муфты, они лучше чем ставят на Сауно? точность позиционирования лучше? Ссылка на комментарий
Роман н Опубликовано 3 февраля, 2016 Поделиться Опубликовано 3 февраля, 2016 Лучше по идеи мембранные. Я правда давно их купил но все лень переставить. На сауно соосность винта и движка не выведена. Отсюда нужна муфтаболее мягкая. Иначе "полосатость" увеличивается.Сифонные муфты разные и могут оказаться очень жесткие.Ну это мое мнение и могу ошибиться. Ссылка на комментарий
Валик Опубликовано 3 февраля, 2016 Поделиться Опубликовано 3 февраля, 2016 @Роман н, фото или ссылочку можна на мембранные муфты Ссылка на комментарий
minus Опубликовано 4 февраля, 2016 Поделиться Опубликовано 4 февраля, 2016 поставь сифонные муфты, перебери швп, сними и помой линейные подшипники. Сифонные муфты лучше , согласен, но их нужного размера (6.35 x 8 мм D20 L30)не так просто найти, если станок новый, в ШВП не вздумай лезть перебирать разбирать, максимум смазать и отрегулировать ( правый винт затянуть сильно, левый чу-чуть) если станку пять лет и больше и другие методы устранения проблем не помогают только тогда можно снять и "пересыпать" шарики. еще нужно проверить подшипники , которые держат червячный вал, их там три, маркировка 200 (двухсотый). Люфт проверяю так - прям за приво Z (зэт) подергиваю и смотрю на вал. снимаю маленьким съемником. линейные снимай - промывай смело. Ссылка на комментарий
Валик Опубликовано 4 февраля, 2016 Поделиться Опубликовано 4 февраля, 2016 нашел я эту мембранную муфту, она стоит ,как фюзеляж от самолета, и применяют их для соединения с угловыми датчиками.Думаю дорого и нет смысла их туда ставить Ссылка на комментарий
Kseon Опубликовано 4 февраля, 2016 Поделиться Опубликовано 4 февраля, 2016 поставь сифонную не парся и будет тебе щасте.=) Ссылка на комментарий
Роман н Опубликовано 4 февраля, 2016 Поделиться Опубликовано 4 февраля, 2016 Валик вот тутhttp://purelogic.ru/shop/mehanika_dlya_stankov_chpu/mufty_i_kardany/mufty_soedinitelnye/надеюсь не удалят за рекламу Ссылка на комментарий
