Проблемы со станком ПАНОГРАФ

[Goluba]

Спасибо всем за советы, буду пробывать, сперва попробую с ноута поработать, он как раз только после переустановки винды там никаких сторонних программ нету и далее по списку😆, как найду в чем проблема отпишусь.

[Stas]

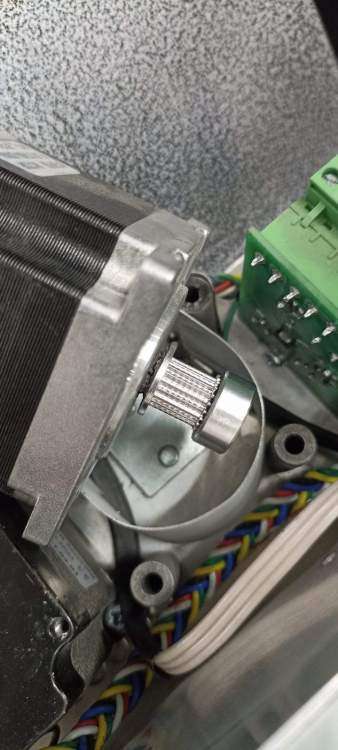

Да к стати, я на болтике корпуса сделал маленькую скрепку и она прижимает провод около штекера, чтоб  положение соединения не зависело от порывов и дерзаний провода. Завтра не забуду фото сделаю.

[Goluba]

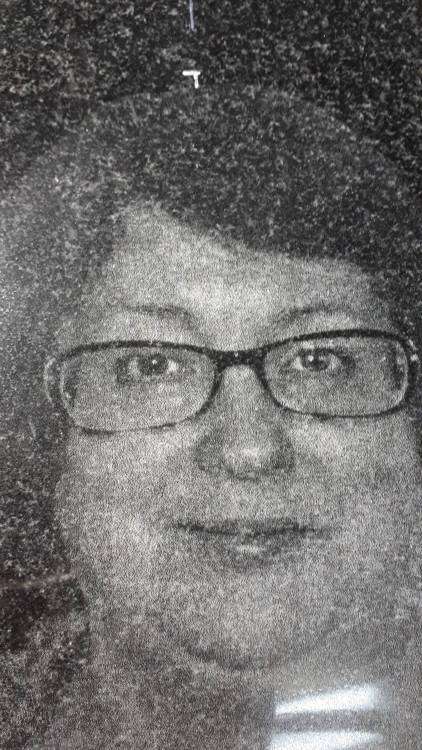

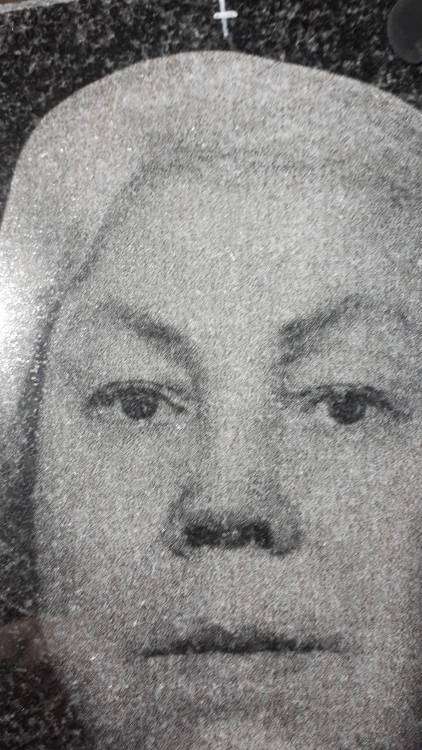

Всем привет, в последнее время столкнулся с проблемой, станок бъёт портреты с заметными, семмитричными, вертикальными полосами, с шагом ~ 2-2,5мм, переодически бъёт нормально, станку 4 года, до недавнего времени подобного не наблюдалось, может у кого был опыт с подобной проблемой?

Изменено 13 июня, 2022 пользователем Goluba

[JKslen]

@Goluba попробуй для начала поменять подшипник.

[Stas]

Попробуй чуть подтянуть ремень, который поперек полос.

[Goluba]

14.06.2022 в 03:05, JKslen сказал:

@Goluba попробуй для начала поменять подшипник.

Замена подшипника результата не принесла.

14.06.2022 в 19:37, Stas сказал:

Попробуй чуть подтянуть ремень, который поперек полос.

Ремень подтягивал и ослаблял, результат один. Весной менял шкив и ремень на моторчике по оси x, может это как-то повлиять?

[ibucov]

2 часа назад, Goluba сказал:

Весной менял шкив и ремень на моторчике по оси x, может это как-то повлиять?

может.  полосы с первого же прохода? Проверить на соответсвие шага шкива и ремня, не сползает ли со шкива Еще раз перепроверить на жесткость  крепления шкива на 2 винтика с выемками на валу, можно на красный фиксатор резьбы посадить, можно и на супер клей.

[Goluba]

Ставлю быстрый старт "подвод иглы в ручную" не полосит вообще, выставляю по координатам, полосит... такое вот, как-бы решение проблемы.

[Stas]

1 час назад, Goluba сказал:

Ставлю быстрый старт "подвод иглы в ручную" не полосит вообще, выставляю по координатам, полосит... такое вот, как-бы решение проблемы.

Надо будет попробовать. У Вас не стандартный ход мысли.

[Stas]

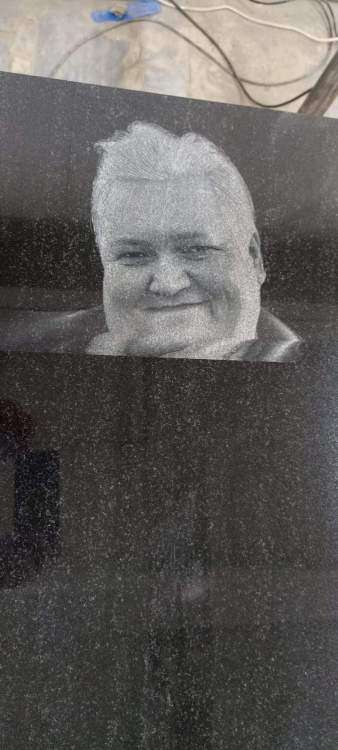

Что то похожее, но полосы повторяют контур лица. Попробую с быстрым стартом.

[ibucov]

зазаор между камнем и иглой увеличить, если не поможет зазор между ярмом и катушкой уменьшить

[Stas]

09.09.2022 в 10:53, ibucov сказал:

зазаор между камнем и иглой увеличить, если не поможет зазор между ярмом и катушкой уменьшить

Если бы полосы были чисто вертикальными, горизонтальными, диагональными. Дело в механике.

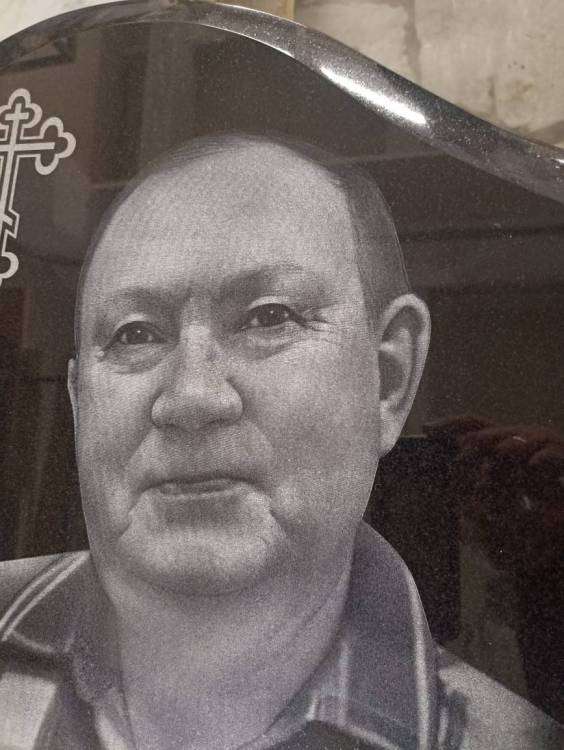

Тут явно прослеживается контур лица, с левой стороны четче, с правой слабее. На пересечении в правой области лба, как сетка, как перемешиваются круги от двух брошенных камней.

- заказчик Адекватный, (вот вам деньги, только сделайте хорошо), Мы все хотели сделать как лучше, я после Ретушера 2а часа под станок подгонял.

- Проверял в фотошопе пипеткой , нет этих мини перепадов.

- Проверить "подгон иглы в ручную" пока не получилось. Тут пару дней без дождя обещали все как электро венки.

[Stas]

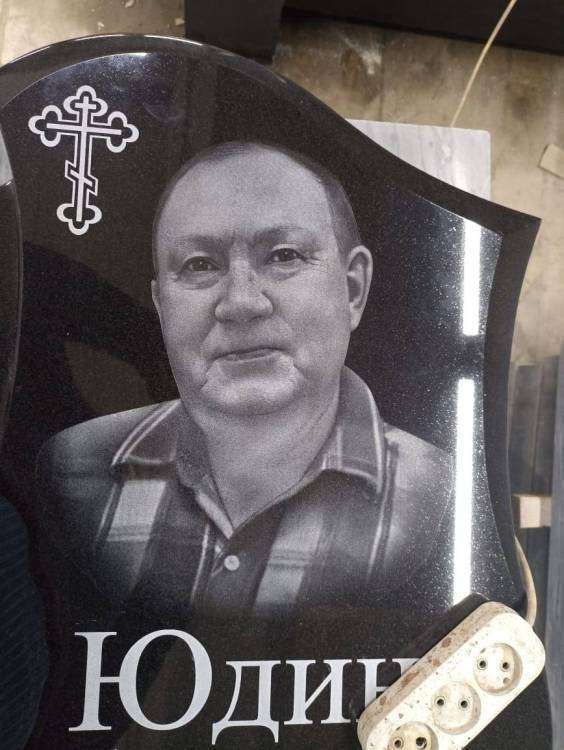

Я близко не художник, как смог поправил. В пн. Чисто так просто поматерите меня.

[Агита]

@Stas твою ж медь! Я уже думала усё! Ты не то что художник, ты волшебник!

[Stas]

11 минут назад, Агита сказал:

@Stas твою ж медь! Я уже думала усё! Ты не то что художник, ты волшебник!

Просто первую версию, не мог показать клиенту, мне бы все равно пришлось править. А тут если и придется, уже не такой негатив у клиента. Вод почему то именно на мягких камнях они "полосы) выходят. Ве 4е станка на Китае такой эфект. Просто, эти заказчики всей конторе понравились.
Почему, когда хочешь как лучше получается ... .

ЗЫ ПН после завтра. Поругай в Пн.

[Агита]

До Пн найду же за что ругать, лучше сейчас и сразу

Хороших выходных!

[fenix]

Паннограф Люкс 2 проработал 10 лет, но недавно начал давать сбой и выкрутасничать. Причину не могу определить. Обратился в ДЭЛК сказали , что после 7 лет станки они на ТО и ремонт не принимают этой модели.. Что делать ,даже не знаю Кто мож подскажет

[Stas]

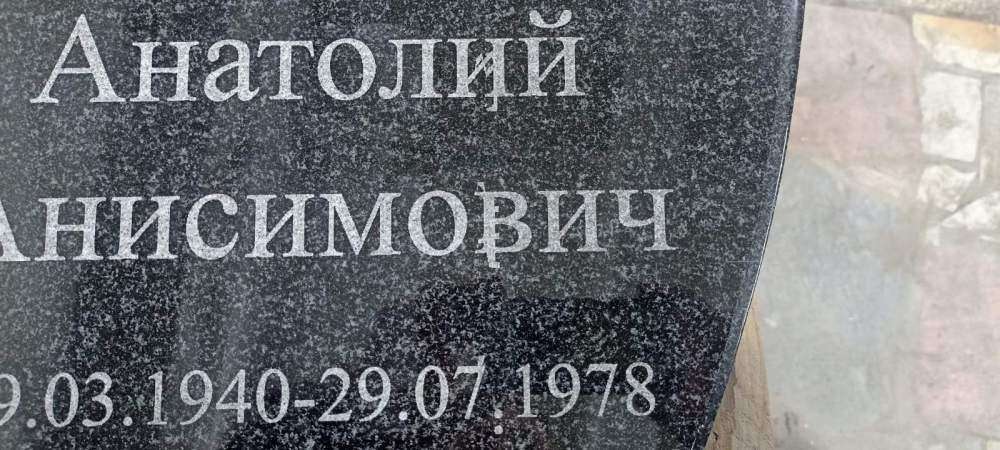

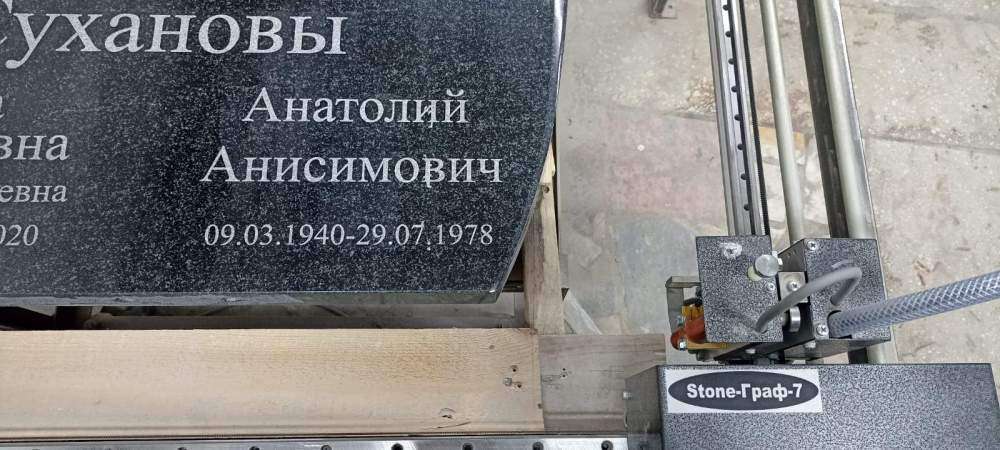

Ни чего на ум не приходит. Оператор станка увидел во время 2о прохода и остановил. Ремень чистый, зубчики целые.

Сначала сдвиг в одну сторону, потом в другую.

Что может быть? На этом станке 1н сезон.

[Газинур]

обычно такое, если задел станок, а потом пытаешься поставить на нужное место - не попал, вторая попытка - снова не попал .  Пойду ка скажу, что что-то со станком... ))))

[Stas]

11 часов назад, Газинур сказал:

обычно такое, если задел станок, а потом пытаешься поставить на нужное место - не попал, вторая попытка - снова не попал .  Пойду ка скажу, что что-то со станком... ))))

 оказалось все прозайчней. После пару  загубленных камней, переговоров с  Изготовителем, они подтвердили, что после 1 сезона с небольшим, вышла из строя шестеренка, так как материал оказался мягким. За символическую сумму, они мне поменяли на новый. Меня смущает, что в этом году купил еще один, и думаю что скоро на нем будут те-же проблемы.
Как придет шестеренка сравню с выработкой на других и буду зимой менять.

На первых станках, этой проблемы не было.
