Проблемы со станком, Сауно часть 2

[Роман н]

Направляющие и винт давно не смазывал?

У меня было что то похожие пока не смазал(тупо забыл)

Гарантии конечно не даю.

Или еще похоже немного когда или игла болтается или кристалик начинает вываливаться.

[Мойша Степан]

Была такая байда. Ещё на 7.2.

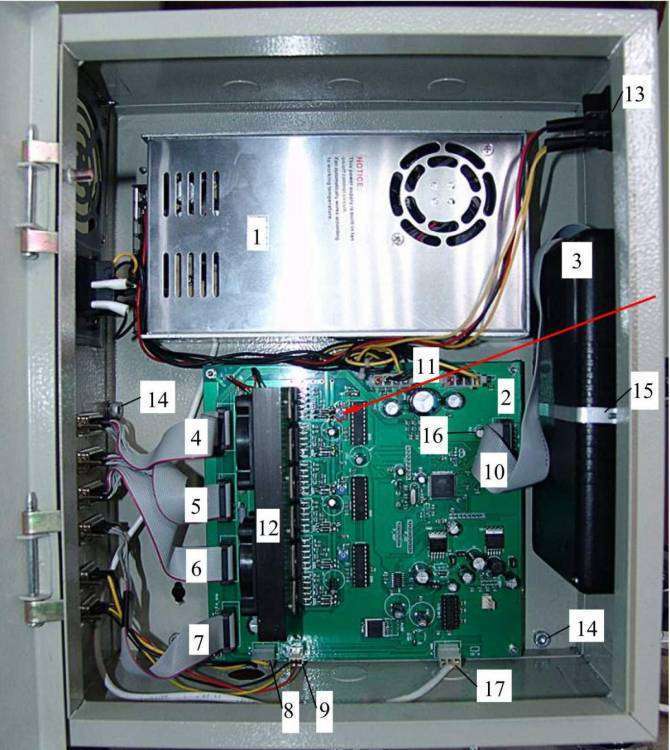

В определенные моменты работы станка в процессе гравировки вал двигателя Z начинал дребезжать, при этом на рисунке появлялись пропуски в виде мелких черных полосок, похожих на Ваши.  Пришлось при гравировке каждого портрета выставлять заготовку и станок по уровню. Частично это устранило проблему, но не до конца. Снизил скорость гравировки . Полосок стало ещё меньше, но всё равно появлялись. Заменили подшипники привода Z, провода, магнит. Проблема не устранилась. Попробовали  регулировать напряжение при помощи резистора на плате:

.

Опять-таки проблема была устранена частично. Перешли на версию 8.0. - та же проблема. Полностью её устранили в сервисном центре САУНО в Москве. Насколько я понял, заменили все муфты, что-то ещё меняли, но станок стал работать гораздо лучше, все передвижения по всем осям стали "мягкими" и плавными. Полоски не появляются.



Итог: везти на ремонт в сервисный центр. Если нет, то попробовать:

1. Выставлять станок и заготовку по одному уровню (без наклона);

2. Снизить скорость гравировки F= 220 (можно меньше);

3. Попытаться отверткой плавно покрутить резистор, отмеченный мной на плате.



Удачи!

[Абилхаир]

@Роман н, постоянно смазываю. аж капаает

Игла новая.

@SaNDJorj, уровень выставляю идеально практически. Прислали провода с москвы вчера, заменил. Все равно также. Все протягивал...

Скорость с 300 снизил до 250.

Завтра дальше буду копаться. Спасибо. Может у кого еще какие варианты?

[дионис]

@Абилхаир, Может гдето люфт появился.

[prof_ua]

как вариант проверить затяжку всех болтов в ШВП, зачастую этот вариант помагает, в моём варианте, я сначала ослаблял болты крепления шагового двигателя, чтоб немного люфтил, проганял туда-сюда по оси и почуть-чуть поджимал болты после каждого прогона, полосы прошли и ход стал плавным. И да, ещё раз, пересмотреть затяжку ВСЕХ болтов в ШВП по трём осям!

P.S. крепление иглы немаловажно, обратите и на него внимание, надёжно ли она закреплена.

[Alaverdi48]

@Абилхаир, больше всего проявляется на самых белых участках? Иногда такое бывало, когда ставил иглу другой длины.

[prof_ua]



Помогите пожалуйста! Вот так бьет...

Станок 7,2



.....

...



Есть ещё одна мысль, а именно болт зажимающий иглу, он как по мне очень большой для такой лапки с иголкой, ещё одна возможная причина полос. В стандартной комплектации он маленький, а этот... просто гигант.

[Alaverdi48]

Тоже замечал, если болт гораздо массивней стандартного, то бьет по другому.

[Абилхаир]

@Alaverdi48, все верно, на самых белых участках!     @prof_ua,@Alaverdi48, с иголкой и болтиком мысль интересная. С утра проверю. Спасибо

[Мойша Степан]

Есть ещё одна мысль, а именно болт зажимающий иглу, он как по мне очень большой для такой лапки с иголкой, ещё одна возможная причина полос. В стандартной комплектации он маленький, а этот... просто гигант.



Вопрос увеличения веса гравировального инструмента за счёт замены винта крепления иголки обсуждался ранее http://graverstone.ru/topic/4483-moj-rasskaz-o-stanke-sauno/?p=242569 .



Возможно и бьёт станок по другому, но никак не хуже. Мне такой винт в первый раз поставили в САУНО. Теперь у меня на всех станках такие винты. Никаких полос не возникает, бьёт отлично. А причина полос на одном из моих станков была в чём-то другом, скорее всего в ШВП, потому как я сам менял всё: и плату, и магнит, и провода и подшипники по Z. Ничего не помогло (об этом писал выше). Только после ремонта в сервисе полосы исчезли...

[дионис]

Темные пропуски конечно виднее на светлом.

[Alaverdi48]

Темные пропуски конечно виднее на светлом.

там не просто пропуски. Именно на самом белом месте даже сила удара меньше становится. Я не могу словами описать. Пальцем проводишь и там глянец. На чуть более темных тонах глубина нормальная. Ставил прежнюю иглу (хоть и тупую), проблема уходила. Говоря об этом я еще имею ввиду, что нужно и на датчик уровня обратить внимание. Возможно он стёрся уже сильно.

[Абилхаир]

@Alaverdi48,а иглу побольше или поменьше ставил? на сколько разница?

[Alaverdi48]

Я не помню. Приходилось подбирать одинаковые иглы. Это конечно не панацея, а скорее скрытие симптома. Так что более умного ничего не скажу,))

[дионис]

Шарик точно надо проверить на лапке. Я его давно поменял на колпачковую гайку из нержавейки. И чуть что сразу меняю, гайки то копеечные.

[BOR]

Я тоже попробую поумничать.   Длина иглы, болтик крепежный, провода, полумуфты здесь не при чем.   Я б попробывал пробить на другом режиме.  На точечном стандартном,. Мне кажется что тут вмешивается амплитуда от комбинирываного режима при неправельных настройках.  .....  А камень всегда надо выставлять по уровню.  Часто на скоростях датчик уровня не отрабатывает.   Но тут причина не в этом.

[Абилхаир]

@BOR,это точечный режим. А вот пропуски как-будто амплитуда.

@дионис, лапка в хорошем состоянии

и вообще мне не нравиться расклад полутонов. Все как-то монотонно делает, как бы не шопил. Серые тона перебивает, а белые не добивает.

и шаг и скорость менял. темнее светлее...

сделал несколько проб. неудача. мне кажется дело не в механике.Самые белые тона он не пробивает(не раскрывает), остаются как заплатки. По характеру амплитудные, заплатки. Как бы получается инверсия. ЧЕТОНЕЯСНО

[дионис]

@Абилхаир, Тест магнита?

[Абилхаир]

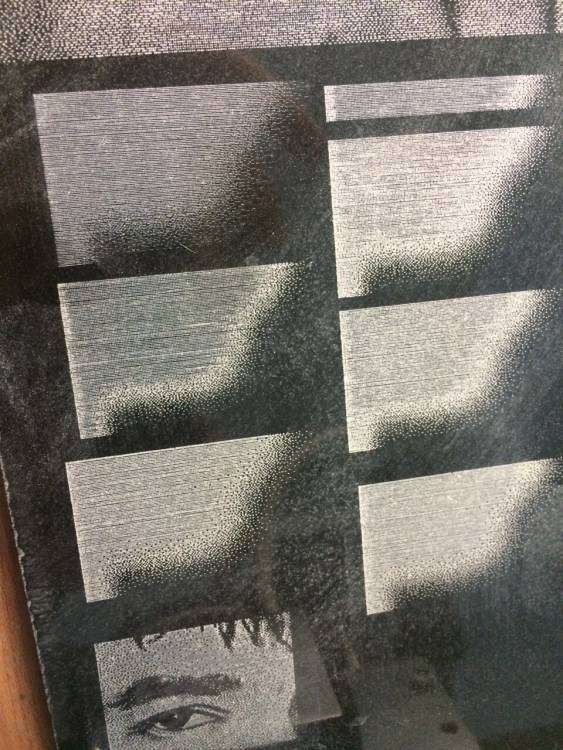

Пробы

то что должно быть самым белым не пробивается. Остается серым и в полоску. на фото видно.

а с выхода с белых тонов начинает бить идеально

@дионис, тестировал

[дионис]

@Абилхаир, Такое впечатление что нарушен шаг по У. А на белом просто это лучше проявляется. На сером эти строчки ( черные) тоже вроде есть. Но в Сауно наверно точнее смогут подсказать. Звони им. И фотку эту вышли.

[BOR]

Попробуй в настроках сбросить на настройки по умолчанию,

[Абилхаир]

перекидывал ударную головку с другого станка, бьет также. дело не в магните не в игле и тд

[Alaverdi48]

Попробуй провода поменять.

[Абилхаир]

@Alaverdi48, поменял)))

ща через час в москву буду звонить

наверно скажут вези))))

сказали везти((

[kalistratoff]

сказали везти((

вот это меня и бесит чё нельзя интерфейс к нету сделать как в авто чтоб диагноз ставить а то прикинь линькольн скажут в Америку вези ремонтировать.
