Гравировальный станок "Гравер 5"

[Кобере]

Я не могу настроить эту шайтан машину....Производитель к сожалению на контакт через вотсап идет туго....
Вот тут файл по которому я настраиваю Сауновские станки (там два глаза для любителей "размазанной ретуши" и нормальный), градиент после моих настроек выдает чёткий как в файле (что на дисплее то и на камне), глаз тем более, вообщем всё как в сказке, на гравёре же всё не так просто...
У меня получилось один раз добиться от него чёрных точек на 241 цвете, но блин он тут же ничего не меняя не может это повторить...что за...(я на диких эмоциях и уже удалил за собой кучу мата и гнева, читая дальше, про себя разрешается добавлять ... от себя нецензурную брань)
Всё что мне от него нужно, так это ... чёткие точки, он должен бить 1 и не бить 0, при этом ... какие-то оттенки и прочая ... мудрёная ... непонятна мне.
Я два года работаю на этих двух ... станках, они непредсказуемые...То он сожрет всё к ... собачим, то не добьет..., а про попадания "точка в точку" вообще могу забыть (и скорость по Х я менял и иглу выставляю по щупу зазор пробовал разный от 0.30, до 0,50....
ну бывает конечно что и с первого раза прям вот как надо мне получается, но ... потом начинается опять свистапляска...хоть запускай его под определённую фазу луны...
Вот фото, вот файл для теста, подскажите куда плясать...а иначе я ... ... ... это станок ... ... ... и т.д =)
На фото не очень результат, он меня крайне не устраивает, были другие тесты (одно и то же) но уже и обрезки выкинул и старых фото где результат намного лучше не сохранился...он не предсказуемый вообще...
вот что сегодня из более менее удавшихся получилось...
Вот внизу 241 уже ближе к идеалу, но так же далёк до совершенства...


Вот тест (я уже по быстрому на правый глаз размазал что бы понять как он передаст и тот и тот вариант...


Вот настройки по который более менее бил до этого.

p/s Производитель ответил, сказал в ПН будем разбираться со станком...Вообщем будем ждать, Ваши советы я с удовольствием применю.



[Mastergranit]

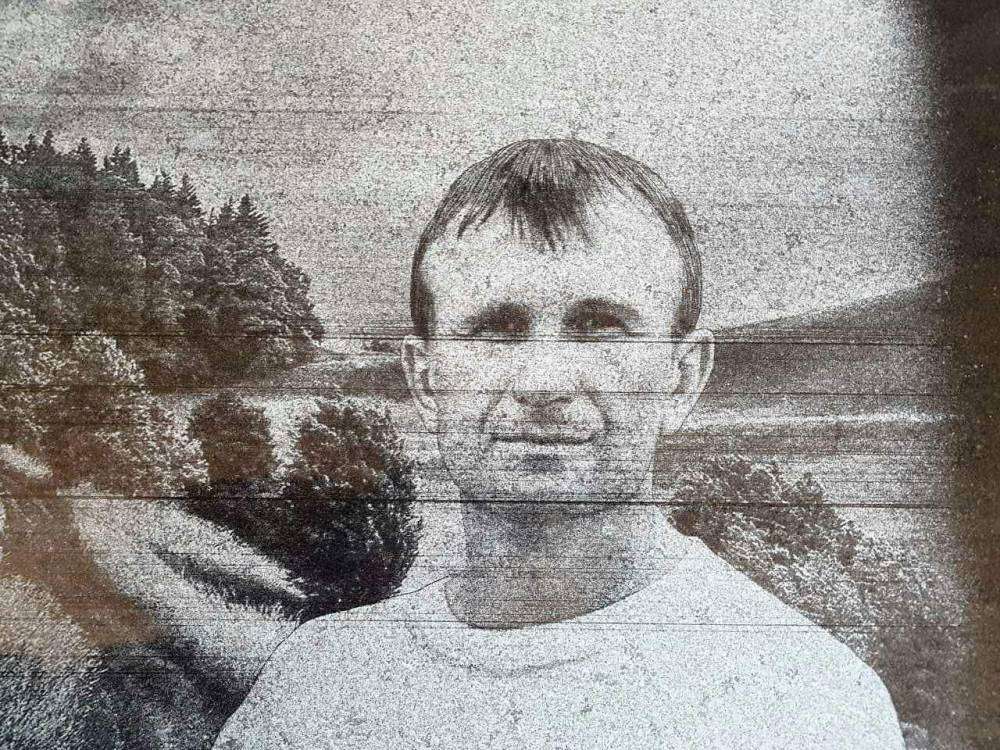

Всем привет. Может кто сталкивался с косяком пропусков и на тексте и на портрете пропуски и слабый бой. Думал с уровнем Стеллы по горизонтали что то не так. Проверил, на тексте слабо пробило дату рождения и на портрете полоска.

[scilla]

Добрый день. Пропал свет и станок остановился в середине печати. Можно ли как-нибудь допечатать картинку или хотя бы выйти в начальную точку??? Хелп!

[GRUDOJNIK-HAWЁR)))]

сейчас на странице 2 пользователя GRUDOJNIK-HAWЁR))),ermosha

[GRUDOJNIK-HAWЁR)))]

там просто на старт надо нажать.ну то есть тот же файл выбрать,что и был,но НИЧЕГО не делать,что б не сдвинуть каретку,а только СТАРТ!!!файл висит в памяти и просто завис на том же месте.это прекрррассссная функция на гравёр-5!

[scilla]

Спасибо, получилось!

[usoltsev]

Вот хорошо что я избавился от сауно)))) приходишь утром а он стоит и всё на смарку.  А Гравёр- КАЛАШ)))

[Mastergranit]



Косяк косяком. Подсказывает от куда рыть что????

[kamishim]

Поверхность материала не является идеально ровной, по этому вертикальная направляющая "z" отыгрывает неровности материала.
Если на камне появляются характерные дефекты, значит вертикальная направляющая заклинивает, в связи плотного налета пыли на нее и прилегающие поверхности подшипников.Что бы проверить наличие или отсутствие подклинивание вертикальной подачи, подставьте на ладонь ударный механизм с вертикальной подачей, поднимите вверх и очень медленно опускайте вниз. Если во время опускания, будет ощущаться подклинивание то необходимо произвести чистку вертикальной направляющей и прилегающих к ней подшипников от фрагментов прессованной пыли.

Решение: Очистить поверхность вертикальной направляющей и прилегающие к ней поверхности подшипников. Применять ацетон, спирт.



а ещё может быть из за иглы и ударного механизма Ударный рычаг должен свободно перемещаться вверх и вниз. Препятствовать этому ничего не должно, ни накопившийся налет пыли, ни посторонние предметы.

[Mastergranit]

Эта направляющая???

[kamishim]

да именно она и ещё что бы всё хорошо работало это про коромысло которое бьёт

[Mastergranit]

Только не совсем понимаю как движение каретки по вертикальной оси может быть связано с этими полосами. Она же во время боя вверх вниз не двигается в вертикальной плоскости????

[Mastergranit]

Производители говорят что провода в шлейфе нужно менять. Не знаю пока стоит ли???

[scilla]

У нас и сауно есть. Я всегда нулевую точку ставлю на всякий.

[Mastergranit]

Всем привет. Ветка вымерла, или все в другую перешли???? Пока так и не добился со своим гравером. Пропуски по 3 см делает. Провода в шлейфе поменяли, думали что в них косяк. Вроде день без проблем, а потом опять пропуски.

Может у кого какие мысли???

Может ли быть такое из за колес??

Хочу попробовать винт снизу с пружиной покрутить, прижима подшипников, может поможет???

Советуйте что товарищи Гуру???

[Mastergranit]

Всем привет. Все в другую ветку перешли???? Пока так и не добился со своим гравером. Пропуски по 3 см делает. Провода в шлейфе поменяли, думали что в них косяк. Вроде день без проблем, а потом опять пропуски.



Может у кого какие мысли???

Может ли быть такое из за колес??

Хочу попробовать винт снизу с пружиной покрутить, прижима подшипников, можетпоможет???

Советуйте что товарищи Гуру???

[Михаил Нарожный]

Мне кажется, что колёса тут не причём. Здесь что-то програмное.

Попробовать переустановить саму програму.

[иркутянин]

Модераторы! Объедините вы уже эти две темы!!!!

[иркутянин]

Модераторы,объедение две темы Гравер5 в одну и в обще интересно.почему нет спец.раздела по станку, Гравер5 давно на рынке,а тема где-то в ретуши болтается,даже две темы!

[scilla]

Mastergranit, подскажите, пжл, какой вы шрифт используете?

[GRUDOJNIK-HAWЁR)))]

2 часа назад, иркутянин сказал:

Модераторы! Объедините вы уже эти две темы!!!!

От молодец!!!ОТ умница!!!!ЗОЛОТЫЕ слова во время сказаны!

а чО это у меня за G на аватарке???э неее,мы так не договаривались!

[иркутянин]

Эта самая важная в жизни точка -"точка G"

[Руслан]

если я объединю две темы то сообщения перестроятся по мере их написания и будет путаница. Вы точно этого хотите ?

[Руслан]

12 часов назад, иркутянин сказал:

почему нет спец.раздела по станку, Гравер5 давно на рынке,а тема где-то в ретуши болтается,даже две темы!

Это вопросы к Админу...не к модераторам.

[Mastergranit]

22 часа назад, scilla сказал:

Mastergranit, подскажите, пжл, какой вы шрифт используете?

Боярский шрифт Boyarsky
