1 час назад, zelenok сказал:

Напомнил, кстати, я  своё время

В своё время угол отпили -форму получил :biggrin:

  • Смешно 1
Ссылка на комментарий
Поделиться на другие сайты

58 минут назад, Анфим сказал:

В своё время угол отпили -форму получил :biggrin:

Ага, плашку отколол, мелом намалевал-ленточки зашёл, лицо козой посадил, голову приколол-вот тебе шуба, с шайтан машиной денёк потанцевал, три-пять в месяц-а зряплата пущще прежнего:good:

Ссылка на комментарий
Поделиться на другие сайты

  • 3 недели спустя...

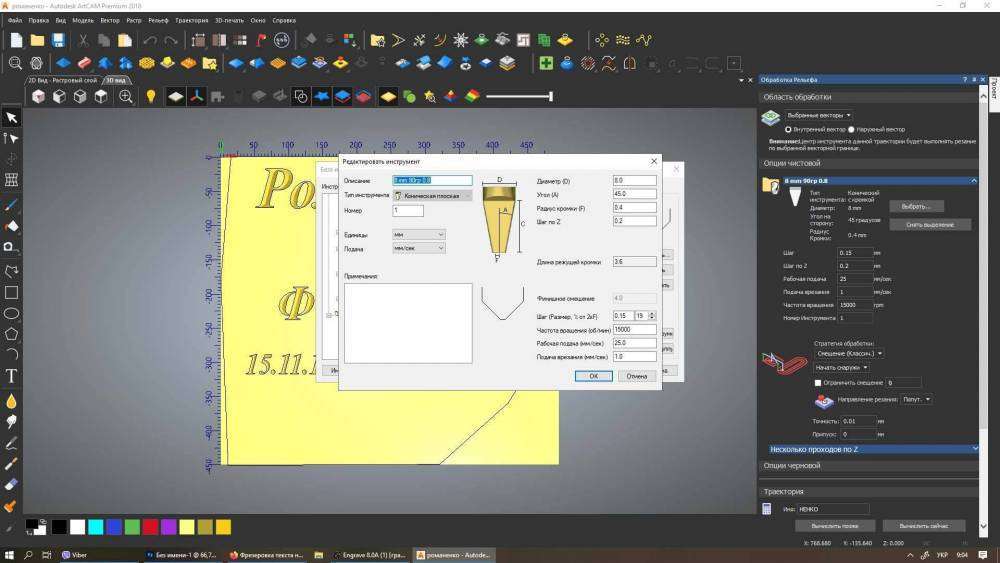

Мои рабочие настройки на поликристалл 8 мм 90 гр. 0.8 пятка, на украинский габбро 100% подача, на лезник 50% подача. Буквы создаю с 30-35 градусным уклоном

Без имени-1.jpg

Без имени-2.jpg

Изменено пользователем andreyali
Ссылка на комментарий
Поделиться на другие сайты

  • 5 месяцев спустя...
06.08.2019 в 16:00, YurgenAKA сказал:

Здравствуйте скажите а почему вы смищяете именно на 3 мм вектор и режете вдоль вектора ведь если фреза 10 мм онаже заберет у креста лишнее

Ссылка на комментарий
Поделиться на другие сайты

смотрели бы внимательнее, то увидели что фреза у него 6 мм, вот отсюда и смешение 3 мм

если у вас фреза 10 мм, то смешение нужно делать 5 мм

элементарно, Ватсон!:biggrin:

Ссылка на комментарий
Поделиться на другие сайты

23 часа назад, Storn сказал:

смотрели бы внимательнее, то увидели что фреза у него 6 мм, вот отсюда и смешение 3 мм

если у вас фреза 10 мм, то смешение нужно делать 5 мм

элементарно, Ватсон!:biggrin:

Не увидел но он пилит вдоль векторов тогда получаеться что фреза будет пелить еще и камень внуторь чистовой заготовки .

Ссылка на комментарий
Поделиться на другие сайты

4 минуты назад, granit-ymg сказал:

но он пилит вдоль векторов тогда получаеться что фреза будет пелить еще и камень внуторь

Что мешает сдвинуть вектор наружу на радиус фрезы?:aai: И не пилить почём зря, а отрегулировать траекторию на визуализации?

Ссылка на комментарий
Поделиться на другие сайты

22 часа назад, zelenok сказал:

Что мешает сдвинуть вектор наружу на радиус фрезы?:aai: И не пилить почём зря, а отрегулировать траекторию на визуализации?

Да я не пелю почем зр  просто учусь спрашиваю интересуюсь всасываю нужную информацию

Ссылка на комментарий
Поделиться на другие сайты

47 минут назад, granit-ymg сказал:

просто учусь спрашиваю интересуюсь всасываю нужную информацию

В таком случае инструменты и возможности арткам могут стать для вас откровением:hmm:Больше информации, видосов, чтения профильных тем и практики клацанья кнопками в этом продукте загнивающего капитализма:aag:

Ссылка на комментарий
Поделиться на другие сайты

  • 4 недели спустя...

Вопрос по теме. Фрезерую паспорта по данному уроку. Фреза сразу проходит контур буквы и потом углубляется, оставляя фаску примерно в 1,5 мм. Фреза коническая d10 90 с пяткой 0,7. Как избавиться от фаски?



Ссылка на комментарий
Поделиться на другие сайты

17 минут назад, AlexeyBy сказал:

оставляя фаску примерно в 1,5 мм

Думаю что это не фаска, а не правильно пойманный "ноль" по высоте.

Как выставляете ноль по Z?

Ссылка на комментарий
Поделиться на другие сайты

Листок бумаги и опускаю кончик фрезы до момента когда листок идёт на разрыв...

С 0 по Z проблем не возникает ;)

По средней линии всё ок.

УП создаю в Artcam 2018

По траектории и симуляции всё отлично показывает а по факту что-то идёт не так.

Высота прописной буквы 50мм, Times New Roman

Ссылка на комментарий
Поделиться на другие сайты

12 минут назад, AlexeyBy сказал:

С 0 по Z проблем не возникает ;)

Ну дык выставь повыше и посмотри, на те-же 15соток;)

А по средней ты разве обходишь контур?:aai: К чему аналогия?

Изменено пользователем zelenok
Ссылка на комментарий
Поделиться на другие сайты

Аналогия с 0 по Z ;)

Не совсем правильно написал не фаска а контур в 1,5 мм вокруг буквы, так как лежит на плоскости, а не идёт под уклоном.

Ссылка на комментарий
Поделиться на другие сайты

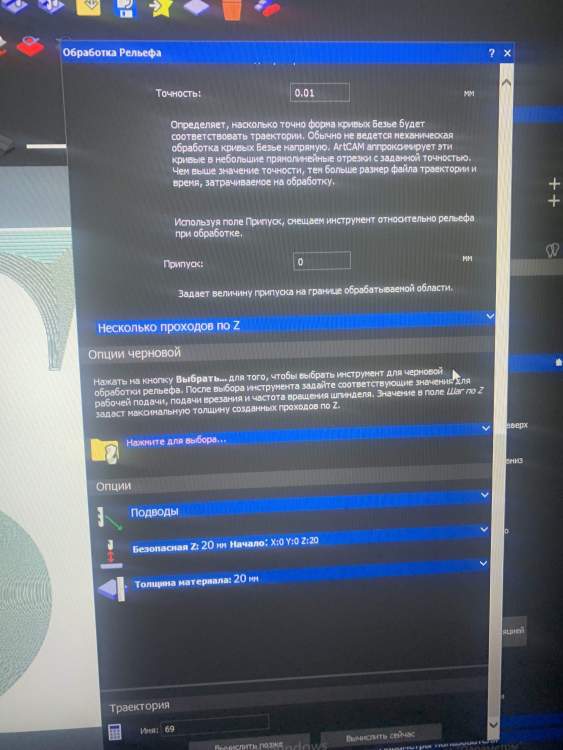

ТОЧНОСТЬ влияет на что либо?

просто сделал по средней линии. поверхность такая гладка что не белая ) сделал как в видео но точность 0,1. получилось как надо.

Ссылка на комментарий
Поделиться на другие сайты

Сплагиатил ответ:

Эта величина влияет на приближенность формы траектории реза к модели: чем меньше величина (расстояние между точками модели), тем точнее будет траектория похоже на форму поверхности (или вектора) в Арткам.



Смотрите, нарисуйте 2 окружности на листе с помощью 5 точек и 20 точек. Где форма более похоже к "идеальной окружности"? Получается чем больше этих точек, соответственно, расстояние между ними меньше - тем точнее описывается форма кривой. Это и есть Точность в Арткам.

Или вот пример с эллипсом.




Грубо говоря. Чем меньше точность, тем больше круг похож на квадрат :)

Стратегия обработки по средней линии и классическая со смещением это две разные вещи, которые дают одинаковый результат. Только в первом случае больше нагрузка на фрезу и больше шанс её сломать...

  • Нравится 1
Ссылка на комментарий
Поделиться на другие сайты

  • 7 месяцев спустя...

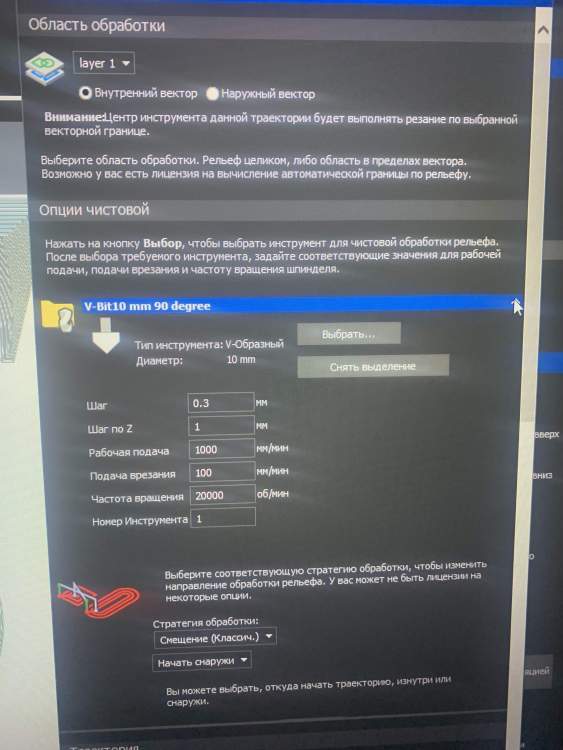

@РМА шаг большой, уменьшай в два раза. Рабочая подача и подача врезания очень большие, при таких параметрах станок, на котором я работаю, погулять выйдет :biggrin:

Изменено пользователем minus
Ссылка на комментарий
Поделиться на другие сайты

6 минут назад, minus сказал:

@РМА шаг большой, уменьшай в два раза. Рабочая подача и подача врезания очень большие, при таких параметрах станок, на котором я работаю, погулять выйдет :biggrin:

😂Пробывал ставить 0,1 уп всё ровно выдаёт полосы но с уже меньшим расстояние.Если доработать гравировкой по средней линии то выравнивается и становиться всё гладко.

Только что, РМА сказал:

😂Пробывал ставить 0,1 уп всё ровно выдаёт полосы но с уже меньшим расстояние.Если доработать гравировкой по средней линии то выравнивается и становиться всё гладко.

Но хотелось бы не дорабатывать по средней линии.Так как не всегда нужна такая глубина которая выдаётся при средней линии.

9 минут назад, minus сказал:

@РМА шаг большой, уменьшай в два раза. Рабочая подача и подача врезания очень большие, при таких параметрах станок, на котором я работаю, погулять выйдет :biggrin:

А так за скорости спасибо.

Кстати у меня саудовский станок 2 на 1 метр.

Ссылка на комментарий
Поделиться на другие сайты

Значит что то ты не договариваешь :biggrin:

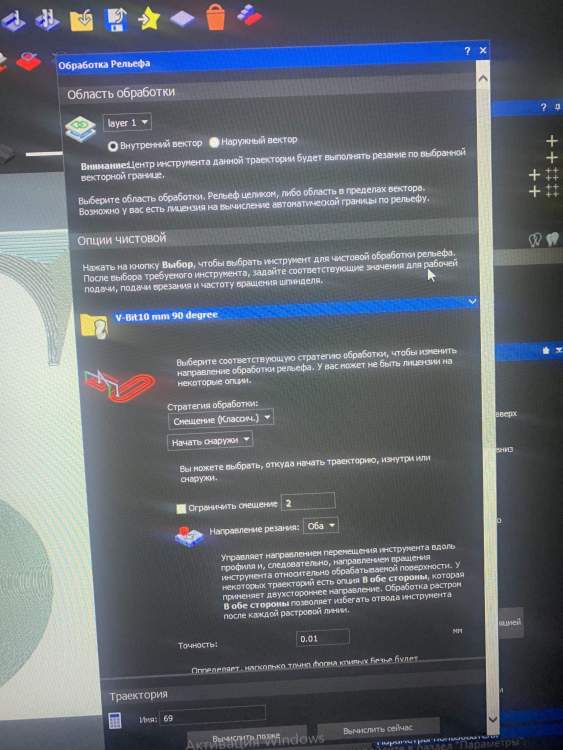

АртКам какой версии?

Что за ограничение смещения значение 2

И направление резания в обе стороны? В рецепте попутное.

Фрезу сфоткай, как она хоть выглядит?

Судя по скринам прописываешь v bit, а по факту может она с усечённым конусом?

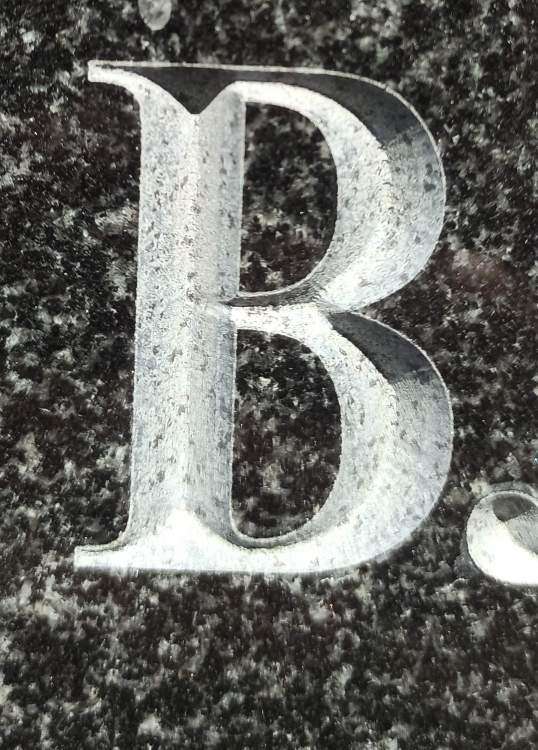

Должно получаться вот так.

17 минут назад, РМА сказал:

саудовский станок 2 на 1 метр



Изменено пользователем minus
Ссылка на комментарий
Поделиться на другие сайты

28 минут назад, minus сказал:

Значит что то ты не договариваешь :biggrin:

АртКам какой версии?

Что за ограничение смещения значение 2

И направление резания в обе стороны? В рецепте попутное.

Фрезу сфоткай, как она хоть выглядит?

Судя по скринам прописываешь v bit, а по факту может она с усечённым конусом?


Должно получаться вот так.

Арткам 2018

Галочка не стоит этим не пользуюсь

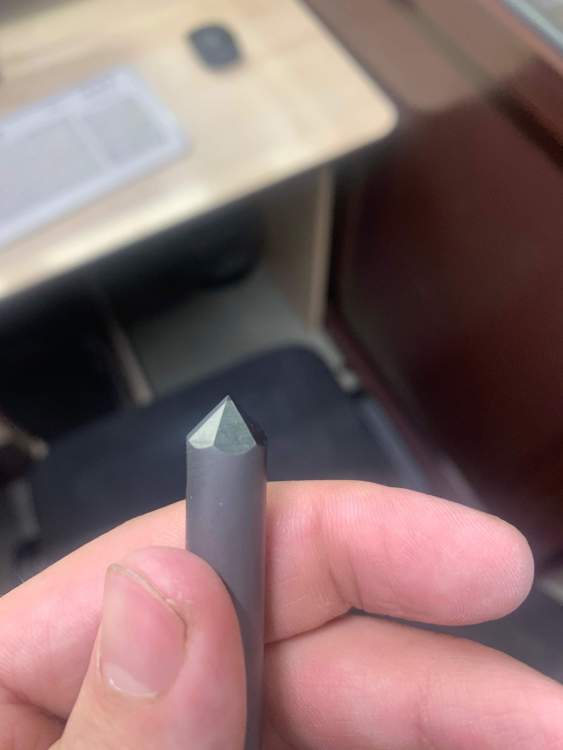

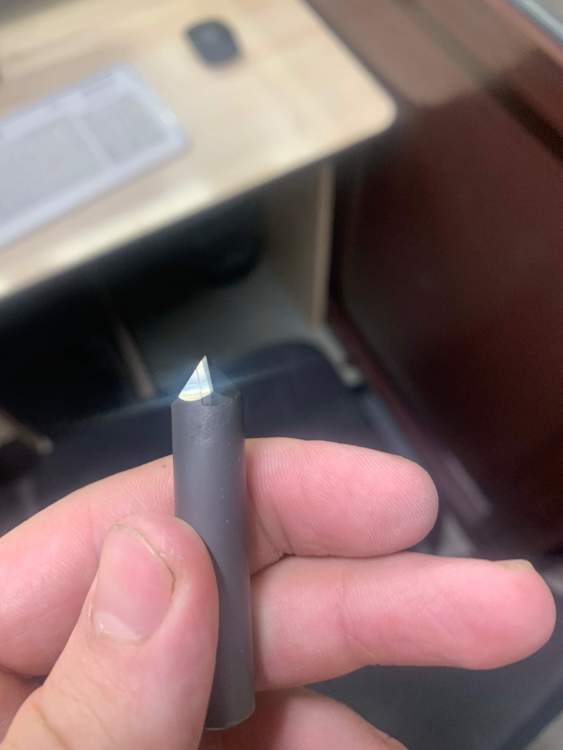

фрезу постараюсь сфотать но там поликристалл 90 градусов





Диаметр 10

Кстати так получалось.Сейчас просто не понимаю что в программе делаю не так.Так же первые  памятники фрезеровал по средней линии но описанный способ куда лучше поэтому по средней линии стараюсь больше не работать.

Прощу прощения сауновский.

Если бы смог то выставил бы видео.Ещё не освоил все азы форума.

Ссылка на комментарий
Поделиться на другие сайты

8 часов назад, РМА сказал:

Арткам 2018

Галочка не стоит этим не пользуюсь

фрезу постараюсь сфотать но там поликристалл 90 градусов



Диаметр 10

Кстати так получалось.Сейчас просто не понимаю что в программе делаю не так.Так же первые  памятники фрезеровал по средней линии но описанный способ куда лучше поэтому по средней линии стараюсь больше не работать.

Прощу прощения сауновский.

Если бы смог то выставил бы видео.Ещё не освоил все азы форума.

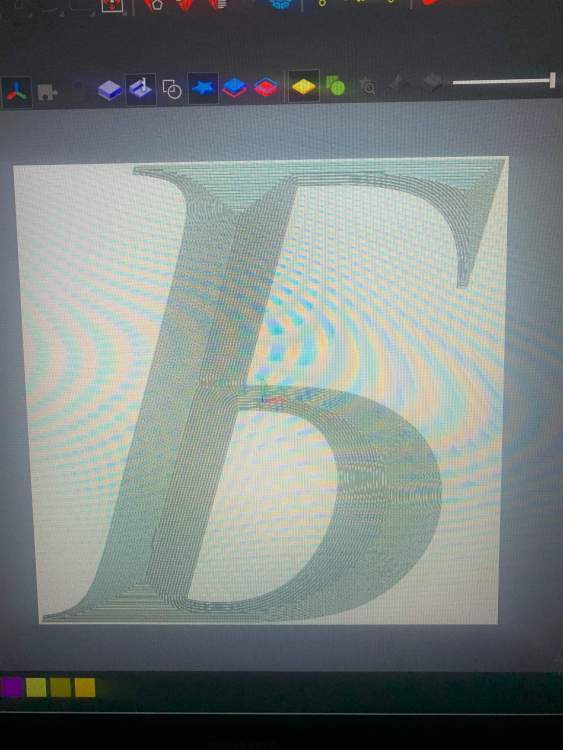

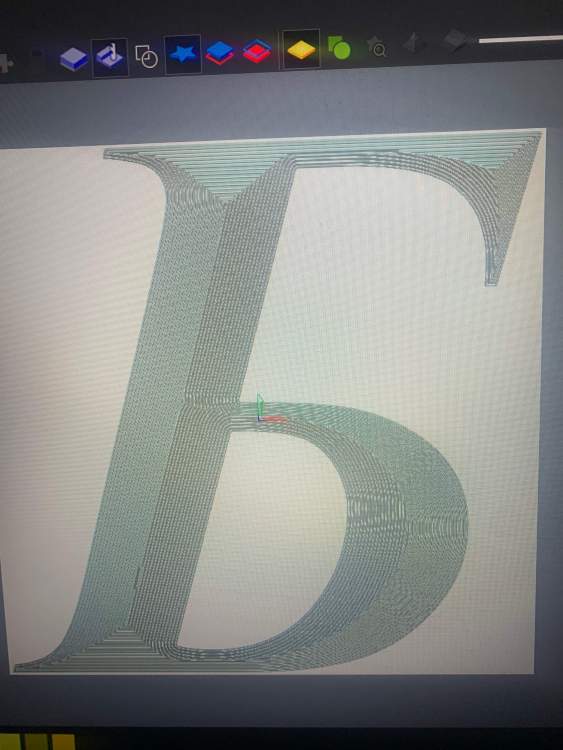

Здраствуйте есть у кого-то ещё какие-то предположения почему на визуализации остаются полосы.

Ссылка на комментарий
Поделиться на другие сайты

8 минут назад, РМА сказал:

предположения

Тут не может быть никаких предположений:dontknow: Тут всё предельно ясно:aag:

Угол стенки буквы не совпадает с углом фрезы, а большой шаг рисует вам эти "борозды"-всё закономерно.

Вы для чего делаете визуализацию?:aai: Вообще этот процесс создают для понимания всех телоджвижений :aag:

  • За умную мысль 1
