Зимние забавы на фрезере, гравере

[zelenok]

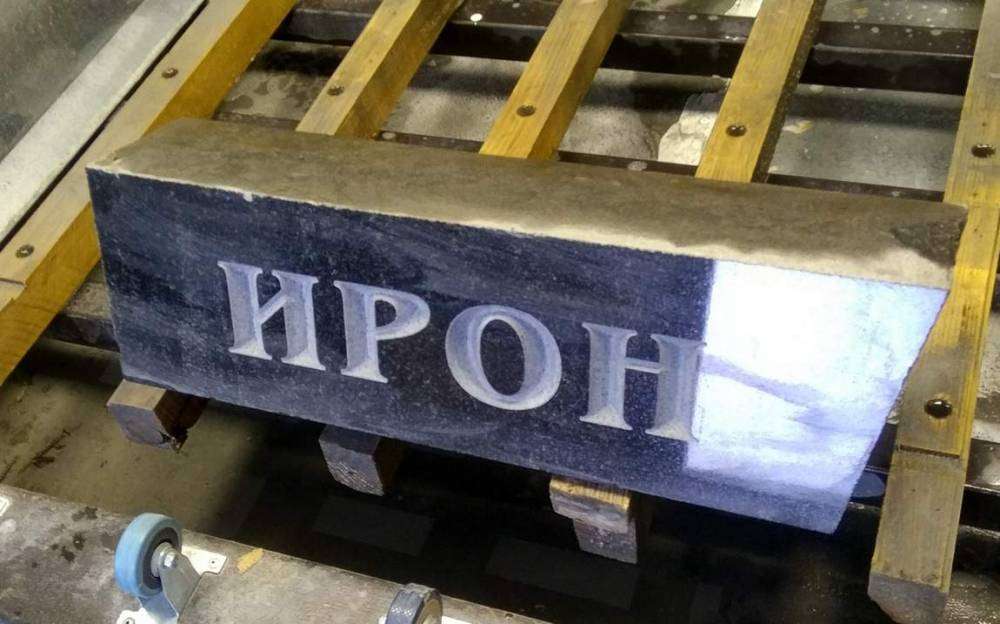

Для самообразования и ради тренировки





А так-же по просьбе slovorub70



Фреза для этих целей конечно не самая удачная, а других пока нет

[Филимон]

@zelenok Это имя? или что?

К Мише в тему добавь!

[zelenok]

1 минуту назад, Филимон сказал:

Это имя? или что?

К Мише в тему добавь!

Это задание Словоруба,  а Миша сам поди заглянет

[kalistratoff]

@zelenok фреза какая?





[zelenok]

PSD с огромной пяткой 0,5

[Филимон]

@zelenok Ирон это имя и Осетинский диалект!

[zelenok]

7 минут назад, Филимон сказал:

Ирон это имя и Осетинский диалект!

Это фрагмент надписи для подражания с заданными параметрами





[Анфим]

1 час назад, Филимон сказал:

Это имя? или что?

Это он по русски начал писать название группы Iron Maiden)))

@zelenok чо на весь диаметр фрезы по ширине ушёл? Надо было по Z меньше было ставить.

[zelenok]

11 минут назад, Анфим сказал:

на весь диаметр фрезы по ширине ушёл

Не-не, я долго танцевал с углами, выбирал между максимальной глубиной и безопастностью при притирании стенки буквы не умеющим резать краем фрезы (во, загнул) Угол у фрезы мерить нечем, поэтому минимальный припуск в 2 градуса дал, в следующий раз угол больше сорока не стану делать-большая вероятность ошибки при построении трактории, тем более требует восемь врезаний на глубине, считает её больно долго.Резал смещением.Один сплошной андреналин

[Анфим]

Я думал ты по центральной резал...Думал прохода 3-4 максимум и что глубину поставил по Z  на высоту фрезы и поэтому обводка получилась по краю,так как режущая часть закончилась.

[zelenok]

Не, мне по центрально не понравилось хитросплетение, которое арткам нарисовал, хотя там тоже можно мозгами раскинуть, как его обмануть правильно

[Анфим]

@zelenok а спросить не у кого что ли?

[zelenok]

42 минуты назад, Анфим сказал:

а спросить не у кого что ли?

А чо спрашивать-то  Я по центральной вообще ничего делать не пробовал, это для доски-мрамора поди хорошо, а гранит дохрена самоуверенности со спесью отбивает на раз-два

Зря советы дают-типа на деревяшках тренируйся, там столько вольностей фрезы прощают, ужас.

[Яшa]

44 минуты назад, Анфим сказал:

а спросить не у кого что ли?



я тоже пытался  задачу Словоруба решить)

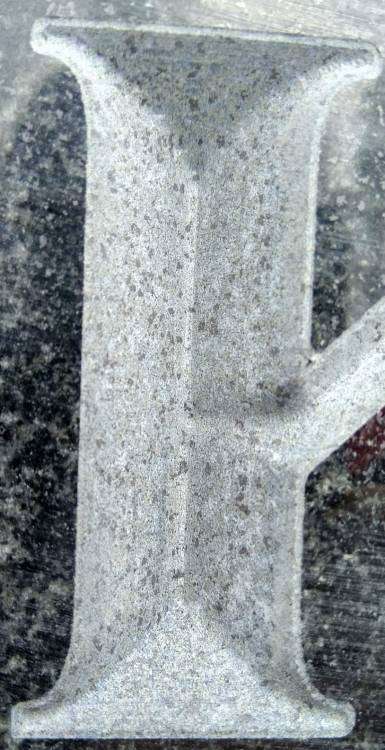

спрошу заодно - по средней линии всегда получается полоса вот такая, каждый раз, когда ширина буквы больше диаметра фрезы.

эту полосу даже в арткаме видно.



как от нее уйти?



сразу скажу, круговые полоски видны, но на ощупь совершенно не ощущаются, думаю - последствия тупой фрезы и высоких оборотов...

ну, кроме той самой полоски, которая стрелкой обозначена...

[zelenok]

47 минут назад, Яшa сказал:

думаю - последствия тупой фрезы и высоких оборотов

Да, скорее след нажёга от биения не режущего края фрезы.

Мне сильно не понравилась траектория по средней-роет с середины, куча слоёв, там и ошибка может набежать приличная.

Сколько по времени буква ковырялась?



[Яшa]

эти четыре буквы - час ноль пять минут. но я со чкоростью не борщил - торопиться некуда. думаю, вдвое быстрее можно легко...

[zelenok]

Ну, ровно моё время, а вот со скоростями мне ещё играться и играться

[Анфим]

1 час назад, Яшa сказал:

спрошу заодно - по средней линии всегда получается полоса вот такая, каждый раз, когда ширина буквы больше диаметра фрезы.

эту полосу даже в арткаме видно.



как от нее уйти?

Как ,как ...фрезу больше .Я бы сделал ,но некогда станок занят  ученик сейчас  на фрезере .Ну а так то бы прошёл двумя фрезами ,типа чёрновой алмазной и чистовой (PSD) .

А после работы @zelenok можно было бы и врукопашку почистить ,вообще не проблема и подсечки и центральную обозначить.И пусть потом кто то скажет ,что не ручная работа)))

[zelenok]

3 минуты назад, Анфим сказал:

врукопашку почистить ,вообще не проблема

Согласен, но задача стояла показать как именно фрезер с ней справляется.

[Анфим]

Только что, zelenok сказал:

Согласен, но задача стояла показать как именно фрезер с ней справляется.

Ну и нормально справился и фрезер и ты.Остальное нюансы и тонкости и инструмент.

[Яшa]

58 минут назад, Анфим сказал:

Как ,как ...фрезу больше .

больше, чем что?)))

там 18 мм ширины на этой букве.

таких явно фрез нету, а если и сделают, то стоить будет как фрезер.

1 час назад, Анфим сказал:

Ну а так то бы прошёл двумя фрезами ,типа чёрновой алмазной и чистовой (PSD)

смещением мне не нравится, следы между шагами остаются - у зеленка вот отчетливо видны даже на фото.

а после резки по средней ничего больше доделывать не надо, если конечно ширины фрезы хватило.

мы обычно, когда делаем буквы, читерим немного, всегда стараемся шрифт потоньше взять - а тут конкретное задание по шрифту и размерам букв было - никак не проскочишь. я обычно такое дремелем потом подтачиваю немного.

но хочется же на программном уровне это предусмотреть...



вот думаю, а если написать в арткаме что фреза 20мм шириной - а резать этой же фрезой - тоже будет косяк такой??

[Valerius]

4 часа назад, zelenok сказал:

траектория по средней-роет с середины, куча слоёв

По средней поликристаллом - ставлю обычно максимально возможную глубину за проход и маленькую подачу. Имеется мнение, что если поликристаллом царапать по 0,1 - 0,3 - быстрее крякнет кончик.

[zelenok]

15 минут назад, Valerius сказал:

Имеется мнение, что если поликристаллом царапать по 0,1 - 0,3 - быстрее крякнет кончик.

Мнений тьма и они сильно расходятся  Наслушался много чего, полез сам , наступил на пару грабель, как положено, взял Китайцев-производителей за грудки и получив пространную инструкцию с оглядкой на грабли обкатываю свою версию использования.Если сравнивать все услышанные мной версии-голова может закружиться, они порой диаметрально противоречащие, а какие порой инструкции пишут торгаши-вообще сойти с ума можно

А вы про работу на каком материале рассуждаете?  Охота выслушать полную версию, с цЫфирками.

[Valerius]

Гранит, карелия чаще всего. Глубина 2,7-3 мм, подача 5-8 мм/сек. Обороты 18-20 тыс. Китайцы рекомендуют 24 тыс.

По мрамору за проход тоже 3 мм ставлю обычно, скорость 15-20 мм/сек. Обороты 16-18 тыс.

2 часа назад, Яшa сказал:

вот думаю, а если написать в арткаме что фреза 20мм шириной - а резать этой же фрезой - тоже будет косяк такой??

Предполагаю, что буквы будут выглядеть отлично от макета)

[Яшa]

1 час назад, Valerius сказал:

Имеется мнение, что если поликристаллом царапать по 0,1 - 0,3 - быстрее крякнет кончик

я по 1,2-1,5 мм в глубину ковыряю - пробеги 8-10 паспортов одной фрезой в среднем. иногда значительно больше, изредка ломает фрезы на первой-второй букве, но тут скорей всего брак производственный - трещины или пайка плохая...

4 минуты назад, Valerius сказал:

Предполагаю, что буквы будут выглядеть отлично от макета)

предполагаю, что нет)))

изменения скорей всего только на высоту этой самой ступеньки будут... а там - десятая миллиметра или около того...
