Зимние забавы на фрезере, гравере

[mrmeskys]

            Обязательно нужно перепроверять угол фрезы, особенно поликристалла. Плавает сильно. Я проверяю программой микроскопа. Но есть и не дорогие точные приборы-угломеры, 1500-2000 руб.

[Руслан]

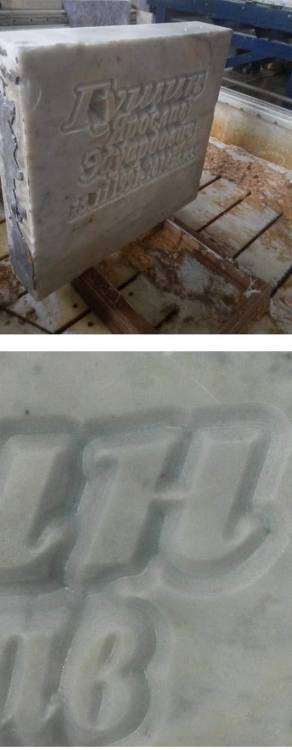

Ну то что я видел меня не впечатлило . Такой же знак я сделаю и пескоструем. Отличия минимальны.



А рубленный на УС всё таки смотрится лучше .



Или эксперименты еще не окончены ?

[mrmeskys]

Сделаем и на граните...Продолжаем.



[Valerius]

5 часов назад, Руслан сказал:

Такой же знак я сделаю и пескоструем. Отличия минимальны.

Ну тут вы дяденька, загнули) Не так уж минимальны отличия пескоструйки от фрезеровки.

[Руслан]

Ну я смотрю глазами клиента.



Может конечно я не увидел паспорт на стоящем памятнике и его пока не воспринимаю-то то что я пока вижу не так уж сильно  отличается от пИськаструйки.



Если есть возможно,то гравирните полноразмерный пасорт с фамилией и датами на ну хотя бы 100 -ке...



Тогда может моё "ВАУ" будет иметь место. Пока ну знак ну знак..ну мрамор ну мрамор..один хрен его красить. Оставить его так-это не всегда мрамор темный. Вообщем мрамор мы видели в знаках, там тело знака даже лучше смотрится ,это когда выбирается вокруг знака....





[MityaZhuk]

[Анфим]

1 час назад, Руслан сказал:

,это когда выбирается вокруг знака....





Это рельеф и ручная работа.

[zelenok]

3 часа назад, Анфим сказал:

Это рельеф и ручная работа.

Ну я так раз выдавил рельеф в арткаме неправильно и сам испугался,  оглядываться начал-Миша Бычков  с укоряющим взором привиделся

[Анфим]

24 минуты назад, zelenok сказал:

оглядываться начал-Миша Бычков  с укоряющим взором привиделся

Миша в арткамах  не рубит от слова не понимает ,там и с грамматикой то плохо совсем))) Так что зря ...



25 минут назад, zelenok сказал:

испугался

))))

[zelenok]

Только что, Анфим сказал:

и с грамматикой то плохо совсем)

Да не, вроде по многочисленным просьбам по читателей вроде отключил Т9 в телефоне, исправляется

[Анфим]

4 минуты назад, zelenok сказал:

вроде отключил Т9

Ещё бы сам начал писать)))А похоже ,что у него стоит речевой набор текста ,прога многих слов в запасе не имеет ,тем более из мишкиного лексикона)))

[Яшa]

14 часов назад, mrmeskys сказал:

Обязательно нужно перепроверять угол фрезы, особенно поликристалла.

Конечно нужно! но конкретную проблему (ступеньку) это не решит, ибо эта ступенька видна уже в арткаме. А значит она на программном уровне появляется.



лично я каждую фрезу обмеряю с точностью до 0,1 градуса.



14 часов назад, mrmeskys сказал:

Но есть и не дорогие точные приборы-угломеры, 1500-2000 руб.

угломер это хорошо и быстро, но недостаточно.



простой пример.

фреза имеет разный наклон граней (и обычно это так и есть у поликристалла!)

тогда угломером мы замерим угол А.



на самом же деле при вращении угол увеличится (резать будет только одна грань, что в итоге даст нам рабочий угол фрезы - b.



исходя из этого я замеряю поликристаллы так:

- сканирую фрезу.

- загружаю скан в корел.

- выравниваю относительно оси вращения

- отзеркаливаю скан.

- и уже потом замеряю получившийся суммарный угол b средствами корел.



на всякий случай расскажу как, ибо не все любят корел, наверняка также можно и в люстре сделать...



создаем окружность с центром на кончике нашей "вращающейся фрезы".

потом переводим инструмент окружность в режим "дуга", выставляем точки начала и окончания дуги в нужные места.

смотрим получившиеся начальный и конечный углы дуги.



ну и вычитаем меньший угол из большего...

[kalistratoff]

@Яшa я просто беру в кореле замер угла делаю, отзеркалив и наложив два изображения друг на друга.

[Филимон]

@Яшa те кто сейчас хотят купить фрезер, точно после твоей подсказки, с начало в институт по новой пойдут, для знаний, а потом уж звонить Зенону)))))))

Плохо я учился блин(((

[Руслан]

13 часов назад, Анфим сказал:

Это рельеф и ручная работа.

не важно.Суть есть и в твоих работах. Я взял первую попавшуюся.

[Анфим]

8 часов назад, Яшa сказал:

фреза имеет разный наклон граней (и обычно это так и есть у поликристалла!)

тогда угломером мы замерим угол А.



на самом же деле при вращении угол увеличится (резать будет только одна грань, что в итоге даст нам рабочий угол фрезы - b.

Так то это фреза называется конический гравер...По сути объединяет две однозаходные фрезы .С разными углами режущих частей -острый угол заходной,тупой проходной (чистовой).Центр  смещён относительно оси фрезы ,мы это раньше называли "под разбивку" ))) именно это даёт неточность замеров угла простым угломером, но это в пределах допустимых погрешностей.

А ступенька...давно это было,вроде как лет так 10 тому назад)))При смене 8 арткама такой же глюк вылазил.Почему ?Я и не вникал.Исправили .

[Яшa]

15 часов назад, kalistratoff сказал:

я просто беру в кореле замер угла делаю, отзеркалив и наложив два изображения

я так и написал, только более подробно, с картинками, потому что для большинства "просто замерить угол" в кореле - совсем не просто.



7 часов назад, Анфим сказал:

но это в пределах допустимых погрешностей

на мой взгляд никаких там нет допустимых погрешностей.

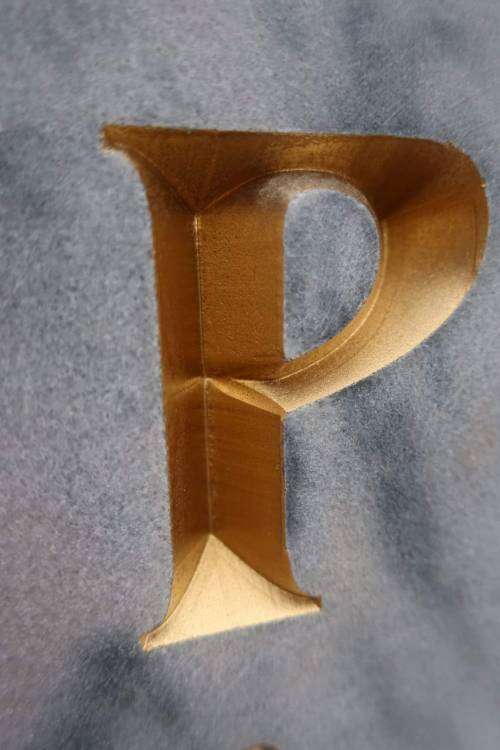

ошибка в пол градуса уже дает либо излишне острые, либо излишне скругленные углы на засечках.



7 часов назад, Анфим сказал:

А ступенька...давно это было,вроде как лет так 10 тому назад)))При смене 8 арткама такой же глюк вылазил.Почему ?Я и не вникал.Исправили .

я внимательно читал? в более поздних версиях это исправлено?



я правда в 9.1 работаю - там еще есть этот косяк, но ради такого дела можно и посвежее поставить...

[Калуга]

Вот ты о чём говорил, Яша. Да, на мелочёвке лазер чемпион по сравнению с фрезером и ударником.

[Анфим]

3 часа назад, Яшa сказал:

ошибка в пол градуса уже дает либо излишне острые, либо излишне скругленные углы на засечках.

Это не от угла в 30 минут погрешности .Это от не точности по Z - недорез и перерез .



[MityaZhuk]

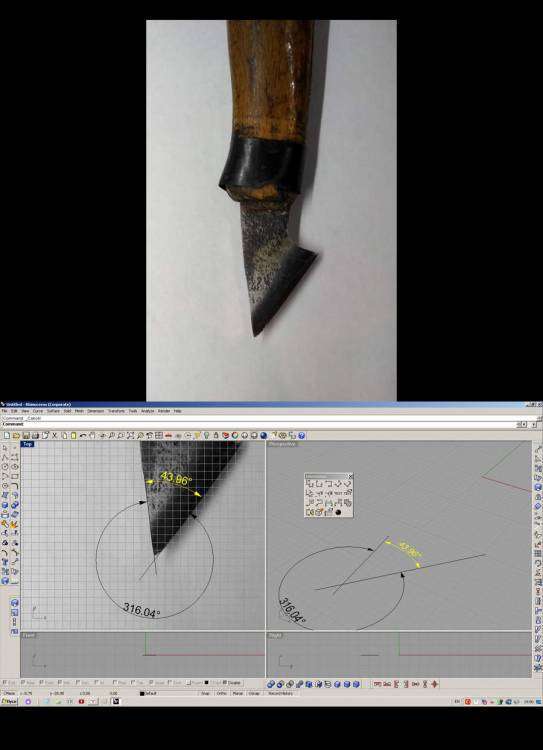

 в Rhinoceros*е есть вкладка Dimension для нанесения , снятия размеров. Загружается фоном фотография, поверх можно наносить линии/окружности..

[zelenok]

05.02.2020 в 12:19, Яшa сказал:

но ради такого дела можно и посвежее поставить...

Ставь для текстов 2018, он кстати  и работает гораздо быстрее-в потоках считать умеет.

[Яшa]

17 минут назад, zelenok сказал:

в потоках считать умеет

это полезно, конечно - с шестью ядрами под капотом.

подумаю.

[Калуга]

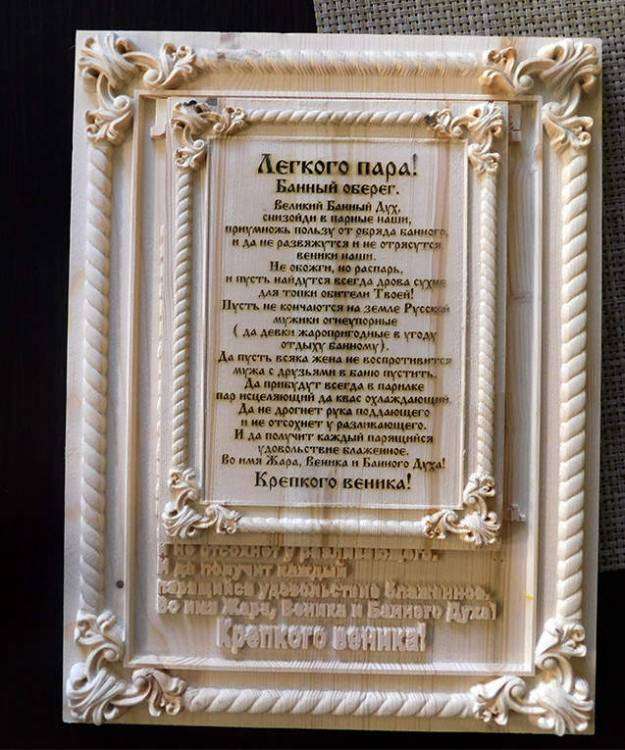

Немного изменённая модель bobi. Размер заготовки 90*30*20 см. На станке 11 часов, вручную 10 часов.





[Калуга]

Чтоб не помереть от повышенной скромности , решил сделать себе подарок на 23 февраля:











[Калуга]

из такого бокала вино вдвойне вкуснее:
