Начинаю знакомится со станком STEP

[Gennadi]

Нужна помощь !!! Подскажите по вопросу работы станка " СТЕП " . В левой части изображения игла гравирует а в правой просто скользит по плите . Потом останавливается , или уходит резко влево с наездом на ремни или бывает малыми рывками вправо. Выдает ошибку и плюс текстовые документы с ошибками ( в папку с прогой ). Все закрывал . Выключал. Новый проект запускал. Не пойму может новую ПЗУ вставить в блок управления ? Интересно кто вообще программирует их ? Подскажите ?

[step]

@Gennadi, ты попал в число "счастливчиков", на сегодня их было трое, двое уже устранили проблему. Проблемным оказался кабель на ударный механизм, хотя приобретался в Польше, и должен был соответствовать евростандартам, но увы. Менять не обязательно весь кабель, досаточно в местах изгиба, от фишки у магнита до входа в алюм. профиль рамы станка. Подойдёт эл. провод сечением 0,75. Как вариант могу выслать новый кабель, 27-го числа буду в Подольске.

Пишу в тему, а не в личку, что бы не испытывали шок те у кого появиться что-то подобное, поскольку комплектовалось подобным кабелем станков десять, проблема решается и малой кровью.

[Gennadi]

Не знал что это Польский кабель , обыкновенные две жилы выходят через 4-pin разъём на головку. А вот две " сопли " в нем

возможно и не дают полного контакта с головкой , Сегодня попробую перепоять их .

[Dulishkovich]

@Gennadi,

У меня тоже была такая проблема, игла не поднималась при движении....если ударную головку переместить куда-то, то игла поднималась, а как только доходила до нулевой точки, опускалась.... Обратился к Step, он посоветовал поменять кабель...я просто купил кабель 2 х 0,75 (3,5 метра) и поменял весь кабель.....самое трудоемкое было протянуть кабель на место, дело (15-20 минут максимум), пропаять соединения (4 штуки) и все.....я думаю, не такая сложная задача....у меня на все про все вышло 3,5 часа (это уже с поездкой за кабелем, и паяльником).

Совет: если будете менять весь кабель, покупайте не меньше 3 метров провода, оно на первый взгляд кажется маленьким, а в эти рамы влезло почти 3 метра провода.

[step]

В разъёмах применяется обжимка жил, а не пайка. Но в полевых условиях пойдёт и пайка.

[Dulishkovich]

@step,

Я сами разъемы не паял, там проводки живые были....я их просто откусил оставив по 3 см провода на каждом разъеме...а места соединения с новым кабелем пропаял.

....ага, еще проверил сами разъемы с оставленными проводками тестером на разрыв, просто прозвонил...

[step]

@Dulishkovich, Мудрое решение.

[SAD]

Тоже была такая проблема, Step помог, я сделала за 5 минут - нашел место излома на желтом проводе, отрезал по 5 мм в каждую сторону, зачистил, скрутил, замотал изолентой. Потом вообще всю кучу проводов, которые перемещаются при работе станка перемотал изолентой, чтобы не было сильных изломов. Все работает на "ура!"

[sand]

раз пошла такая пляска....

были веселые разбалтывания головки, что, как понимаете ведет к дикому люфту во время работы. Раскручивалась как шайба, крепящая направляющую стержня с иглой, так и та, что прижимает катушку (саму головку). Лечится бумагой. Ну или уплотнителем для труб, коего не было в наличии=)

[Gennadi]

Спасибо Всем , кто откликнулся ! Проблема была действительно в кабеле ( на головку ) и одном разъеме. Сразу весь целиком поменял . На плитке базальтовой сегодня проверил , все слава Богу !

[bobo bobo]

тоже завтра буду кабель менять, станок совсем бить перестал... игла просто скользит по поверхости....

Смотрю прям в одно и тоже время в скольких людей такая болячка... Стихия прям

[ptizzza]

Мы, видимо, были одними из первых с такой проблемой. Истерика по поводу передачи станочных работ ручникам сменилась буйным ликованием, что так легко и просто всё решилось. Надеюсь, эта мелочь не отпугнет потенциальных клиентов на станки - поверьте, это ерунда в сравнении с преимуществами и комфортом, которые дает сие чудо техники в хозяйстве.

[Тёха]

У меня работает без проблем))

Хотя нет, сегодня открутилась натяжная шестерёнка и её пришлось назад вставлять))))) Степ а как провода называются?

[step]

@Тёха, тебе беспокоиться нечего, ты под акцию не попал. Твой станок собран то нововведения по кабелям.

[Тёха]

Да я особо и не беспокоюсь. Если и будут проблемы с проводкой то дольше чем день он стоять не будет. Нет ему отпуска как и мне))) И сейчас стучит работяга.

[sander]

Не послушавши Степа,я как и задумал,сделал натяжную приспособу а-ля мясорубка,сначала на одну сторону,гдето через месяц,ослабился пас надругой стороне,стал закручивать,сбилась резьба,так я не долго думая и на другую сторону сделал и думать забыл о натяжках и полосах,Понятное дело,что надо очень осторожно натягивать пасы иначе быть беде

[Тёха]

Молодец. И себе смастерю зимой.

[sander]

Когда будеш делать обязательно проверь перед тем как крепить,что бы планке и моторчику не мешала приспособа,и натягивай не одну ,а потом другую,а обе по чуть чуть проганяя по геометрии взад -вперед после каждой подтяжки

[Каюр]

станок совсем бить перестал... игла просто скользит по поверхости....

Смотрю прям в одно и тоже время в скольких людей такая болячка... Стихия прям

такая же проблемма

[bobo bobo]

@Каюр,

Так решается без пролем... Вчера отшаманил станок, Нужно купить кабель 2х0,5 и от ударной головы протянуть, до блока, и всё заработало ещё лучше чем раньше ))

Этот кабель найти совсем не проблема

[Gennadi]

Начал теперь разбираться с ремнями , соосностью и др. Подскажите степисты у вас как закреплен нижний механизм с валиком на котором ремень сидит ? У меня как-то под углом выходит и ремни не параллельны друг другу . Начал выравнивать , натяг ослаб , не хватает люфта для натяжения ремней . Как точно и правильно ремень обрезать и обжать ?

[bobo bobo]

А чё у меня такой прикольной надписи нет ??

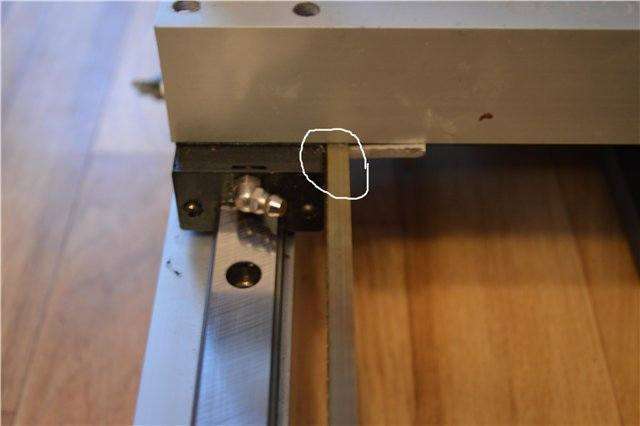

Сразу бросилось в глаза что у вас вот эта штучка криво стоит

[Gennadi]

Все обрезал на вскидку 1,5 см , на супер клей и тонкий скотч ( все равно это место планкой прижиматься будет )

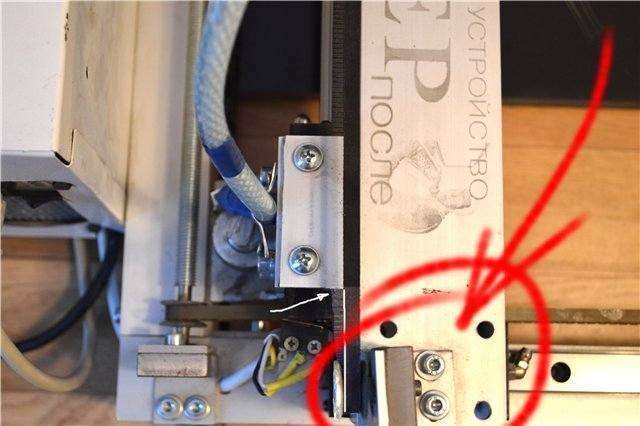

Видно на рис. не хватало натяжения и чуть накренили . А у вас как ?

Интересно bobo из-за этого полосы ( светлые , не темные ) иногда могли быть . И еще левый ремень как-то в притирку стоит

Так должно быть ?

[Тёха]

просверлите новые дырки на планках что прижимают ремни и всё.

[bobo bobo]

@Gennadi,

у меня тож было, натягивал ремни сколько силы было, в итоге ремень клац на две части, я думал всё - порвал, Звонить Стэпу - он, недоступен, звоню Тёхе - он чего-то тоже не на связи был, я упал в обморок, что ж делать ?? а потом просто 1 ремешок вставил в карманчик 2 конца ремня, закрутил и работает до сих пор тьху тьху тьху, без всякого клея...

А по натяжке фигня это всё, его надо натягивать чтоб он не телепался, а не со всей дури это по Y , а по Х у меня при гравировке телепается немного "РЕМЕНЬ ТЕЛЕПАЕТСЯ, не подумайте чего ", потому что если его перетянуть на роликах зубчики быстро слижет... И никаких полос у меня нет... Пробуйте

а ремни не мешают хоть и впритирку, ничего страшного
