Плоттеры и плёнка

[Банщик]

А ты режешь напрямую из корела или софтом роланда?

[Serega81]

Напрямую из корела

[Банщик]

Проверь размеры печати.



1. На плоттере сделать авто замер ширины, длина стоит "рулон".

2. В кореле создать файл.

Печать.

Выбрать плоттер.

Поставить авто размер.

Увидеть на мониторе рабочее поле и умещается ли в нем текст.

Если не помещается, то или изменить размер в файле или форматируй через "макет".

Потом режешь.



Ты все так делаешь?

[Serega81]

У меня Корел Х5.<br />1. Сначала создаю файл,<br />2. Включаю плоттер, произвожу авто замер листа (печатаю на кусках (на плоттере выбираю "пиц",<br />3. Перед печатью нажимаю предварительный просмотр,<br />4. Смотрю, влезает ли надпись на макете предварительного просмотра,<br />5. Если все Ок, то нажимаю печать, если нет, то форматирую надпись в файле (разворачиваю, уменьшаю и т.д.)<br />После - плоттер начинает резать плёнку, прорезает часть надписи, а все остальное начинает резать в одной точке, всё в кучу. Попробывал перевернуть надпись в файле - вырезал все нормально!<br />В чем проблема вообще никак понять не могу!

[Банщик]

Напиши свой мейл в личку. Перешлешь мне файл, попробую его порезать.

[Serega81]

Еду к ребятам из ролонда послушаю что они скажут

[lex-dem]

Здравствуйте,

кто нибудь может сказать про плоттер vicsign VS630?

[Руслан]

Ох и НИК у тебя...  ВЫбери любой\другой пожалуйста...напиши мне в личку..можешь прям тут...

[ess]

господа форумчане! помогите с проблемой. может подскажете, можно ли на плоттере резать на маленьких кусках, например 20х20, а то у меня сразу проворачивает и выплевывает все. если короткий кусок. плоттер bengal-60

[mrmeskys]

,

  + то, что давление до кг.

- для Китая довольно дорогой (15000 р в Китае) есть дополнительные функции, не нужные для пескоструйки. А так плоттер, как плоттер, китайских таких сотни названий, но одна колодка. Сколько просит продавец?

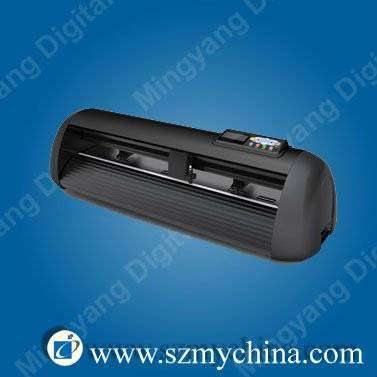

            Specifications




630 contour cutting plotter

1. hgih quality with CE

2. With optical , can cut outline

3. with usb port




 VS630 contour cutting plotter





Features:

1. Use ARM 13 High-performance intelligent controller.

2. Exact positioning using Red Dot, with the registration mark detection to ensure accurate contour cutting.

3. Smooth operation of advanced high-speed cutting function

4. Work independently without connect to computer, high-capacity SD output interface and USB / serial port for diverse choices.

5. Strong cutting pressure, it can cut high-strength grade reflective film material



TECHNICAL PARAMETERS:

Media Way: M Brackets

Main Board: High-performance & intelligent ARM 32 CPU ( 200 times faster than 51 chip)

Control Panel: 16*4 character LCD display, 10 silica gel buttons, easy-to-use and durable

Driver: High speed stepping motor, micro-step driver

Positioning Mode: Precision electronic Bounded System, random original point setting

Maximum Paper Feed Width:  730mm

Maximum Cutting Width: 635mm

Maximum Cutting Speed: 650mm/s

Maximum Cutting Length: 20000mm

Cutting Force: 0-1000g (digital adjustment)

Mechanical Precision: 0.05mm

Repeatable Precision: < +-0.1mm

Type of Tool: Steel cutter blade

Type of Plot pen: All types diameter 11. 4mm plotter pen

Plotter Instruction: DM-PL/HP-GL Automatic Identification

Interfaces: USB/ SD Card / Serial port

Power Supply: AC110V /220V±10%, 50Hz/60Hz

Power: <100W

Red Dot Positioning: Positioning using red dot, contour cutting function;

Compatible with FLEXI8, SIGNCUT

Noise at Work: ≤75 DB

External Dimension: 1100*330*360mm

Shipping Weight: 28kg

[zema]

господа форумчане! помогите с проблемой. может подскажете, можно ли на плоттере резать на маленьких кусках, например 20х20, а то у меня сразу проворачивает и выплевывает все. если короткий кусок. плоттер bengal-60

20 мм*20 мм?

дико извеняюсь а что ты хочешь на таком вырезать?

ес-но должен быть какой то запас.

все подбирается эксперементально.

может даже не выплюнуть а с одного ролика соскочить либо криво прорезать если режет на краю

запас обязательно оставлять.

и еще от расположения роликов зависит.

если это 20 см *20 см.

то это нормальный кусок.

на котором и ветка и крест спокойно поместятся

и еще останется место

[ess]

20х20 см. просто и такой кусок выплевывает. остаются куски от большого рулона, их бы использовать. но вот разобраться не могу никак...

[mrmeskys]

А что за ширина рулона 20 см? Что бережливый, похвально, но если умножить 0,2*0,2*140 (цена м2)=5,6 руб. Ну чтоб "жаба не давила" используй на обклейку полировки, чтобы не попадал абразив...

[ess]

ну это я для примера написал. просто рулон 60 см шириной. печатается только снизу ( в настройках ставится расположение - левый нижний угол), по другому собака не хочет печатать. и после вырезки остаются хорошие куски. а 1 метр 250р. вот и не хотелось бы все выкидывать, тем более что можно там и кресты и цветы располагать.



бывает длинная полоса с шириной 20 см. на этом нормально печатает. а вот если его длина небольшая, то выплевывает. вот и хотелось бы узнать как использовать.

[zema]

20 см нормальный кусок.

можно резать в длину.

ветки /кресты/приписки

[mrmeskys]

Для толстой пленки, сколько - то нужно дать на "провис"*

[lex-dem]

[m



На сайте просят 36000, с рук 25000.

[mrmeskys]

500 баксов +200-250 единичная доставка = 700-750. Все нормально. На этом плоттере есть "резьба по контуру" она в принципе нам не нужна.

[Voron]

Кстати цвет беру оранжевый матовый
  Оракал 641 лучший цена - качество . Мы остановились на бордовом цвете - когда песок пробивает букву серый цвет камня контрастирует с тёмным оракалом и прекрасно видно глубину пробивки  и пропуски ели есть. Отдирать его сложнее чем клеить - срезаем лезвием малярного ножика.

[zema]

марзан кто нибудь менял на плотере?

если конкретно на копаме 2500

трудности есть с этим какие?

я как понял это самоклеящая полоска.второпластовая вроде.

нашел пару мест где есть.

а то у меня с одной стороны марзана образовалась борозда от ножа.

буду резать на другой стороне.а там возможно заменю как придет марзан ко мне

[firma1956]

марзан кто нибудь менял на плотере?

если конкретно на копаме 2500

трудности есть с этим какие?

я как понял это самоклеящая полоска.второпластовая вроде.

нашел пару мест где есть.

а то у меня с одной стороны марзана образовалась борозда от ножа.

буду резать на другой стороне.а там возможно заменю как придет марзан ко мне



Уточните только  у поставщика насчет наличия клеевой основы. Мне эта фторопластовая полоска голая пришла, не смог ее посадить даже на циакриновый клей. Фторопласт, по-моему, без каких-то термических обработок поверхности вообще ничем не приклеить. Так и режу тоже с имеющейся бороздой от ножа, в принципе, она практически почти не влияет на порезку.

[zema]

значит нож надо менять

[INTRIGA]

Он нужен для лучшего скольжения пленки.

Я менял на одном, хотя это имеет значение когда режешь что то мелкое на тонкой пленке. А в нашем случае пленка "деревянная" и скользит по нему без проблем.

У тебя марзан испортился из за прорезания основы, может и нож из за это сел. Посмотри правильно ли настроена глубина ножа в держателе.

Не парься с марзаном, заклей сверху ровной полоской пленки (я даже бумажным скотчем заклеивал) и смотри чтобы не зацеплялось об эту пленку ничего, а плоттер не прорезал основу.

Ты нож менять собрался, а сколько на нем отработал? Я под 1500 комплектов уже на родном ноже отработал. Есть еще плоттер на том оракал только режут, дак там 4 год уже. Купил ножи новые на всякий случай так и лежат. Опять же нож наверное и туповат уже, но режет, а т.к. детали все относительно крупные, то косяков не вижу. Плоттеры Китайцы  LIST 850.

[Raven2101]

Всем привет! Я тут новенький! Работаю на Китайском плоттере Creation PCUT 1200, режу на плёнке Respect (тоже Китай), пескоструй самодельный, не пробивает, а если надо уж сильно глубоко то накатываю плёнку на плёнку в 2 слоя и режу.... в общем проблем не испытываю с этой темой)))))

[Руслан]

Молоток дружище
