Зимние забавы на фрезере, гравере

[ачемпион]

   Калуга Здравствуйте, а можно задать вопрос в вашей теме? По поводу инструмента.

[Калуга]

Что непонятно? Что смогу, то и скажу.

[ачемпион]

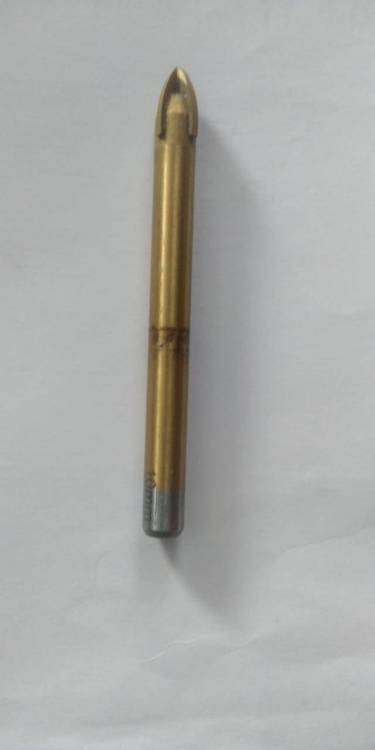

Вот таким сверлом по стеклу вырезаю буквы и векторные рисунки на мраморе, режет отлично , хватает на очень долго,(наверное не чего нового я вам не рассказал), так вот стоит ли  пробовать это сверло по граниту?

[Калуга]

Однозначно нет (особенно по карелии). Это Твердый сплав, по граниту он не пойдёт. По мягким камням (мрамору, доломиту, травертину...) он может работать. Если небольшой объём фрезеровки, то немного может постоять по украинскому габбро, Но применять это советую только в исключительных случаях.

[ачемпион]

5 минут назад, Калуга сказал:

Однозначно нет (особенно по карелии). Это Твердый сплав, по граниту он не пойдёт. По мягким камням (мрамору, доломиту, травертину...) он может работать. Если небольшой объём фрезеровки, то немного может постоять по украинскому габбро, Но применять это советую только в исключительных случаях.

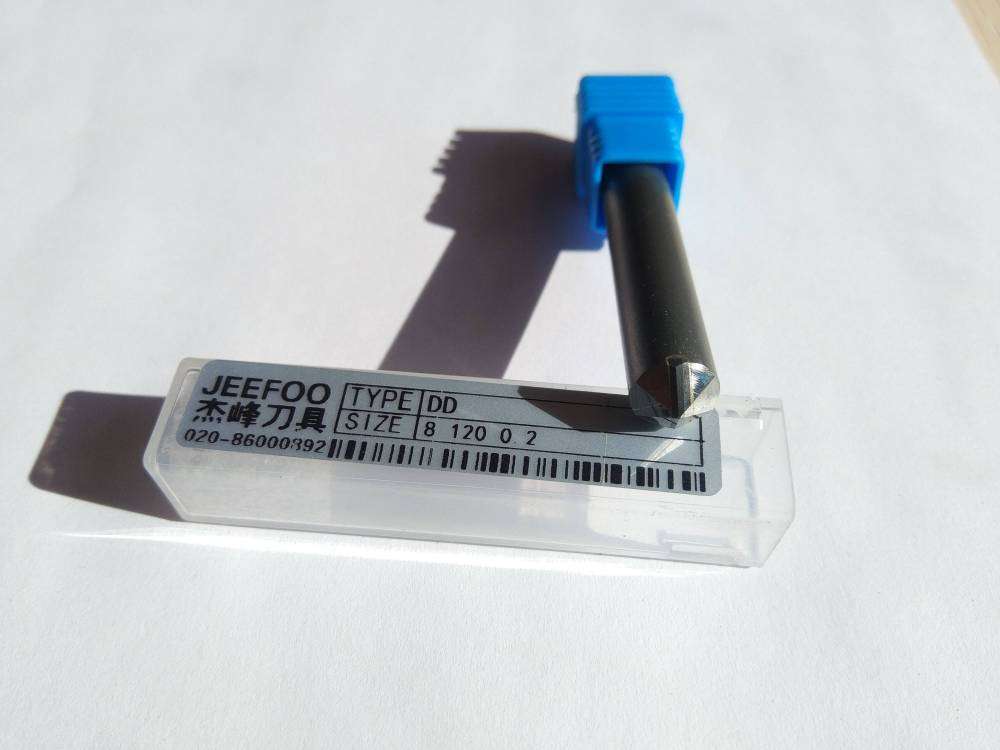

Спасибо за ответ-совет . даже не буду спорить. А поликристал с гранитом справится правильно я понимаю?

Изменено 12 марта, 2021 пользователем ачемпион
Опечатка

[Калуга]

Если станок новый,  или он в нормальном состоянии, то поликристалл работает очень хорошо, особенно на паспортах. Если станок "подбивает", косячит, то поликристаллом лучше не пользоваться.

[ачемпион]

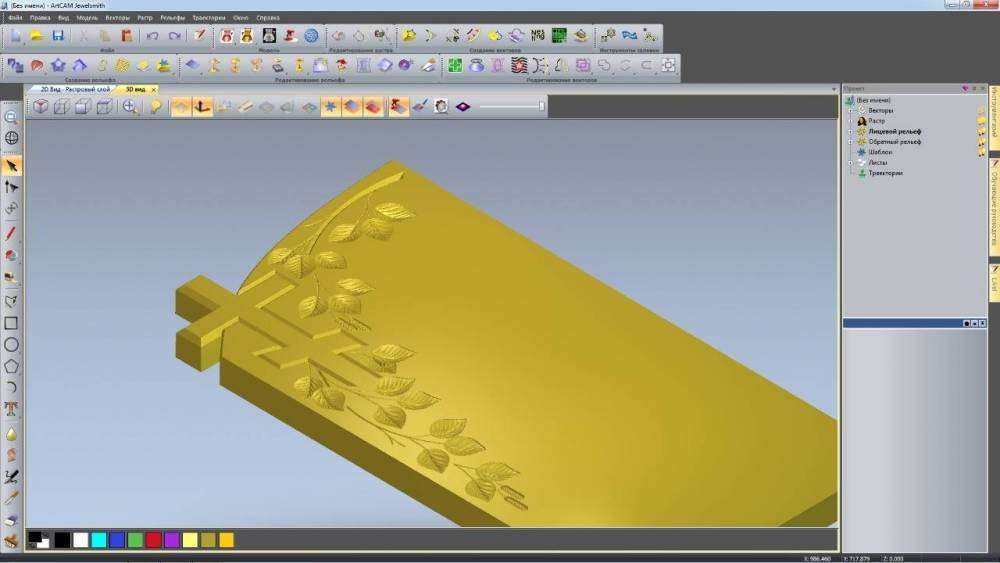

Вот такую модель , ( в самых глубоких местах 9 мм). Вы, чем бы стали резать ?

[Калуга]

Такие модели гораздо быстрее, дешевле, проще делать вручную, ну а если всё же на станке, то конусной спечёнкой с радиусом 2-3 мм.

[Калуга]

Для фрезеровщиков может пригодиться.

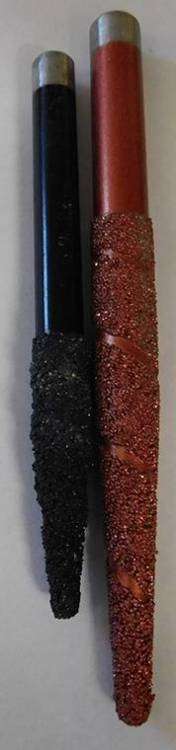

Сейчас стали часто применять мультинапылёнку для обработки гранита. Не сезон. Решил провести испытание на их стойкость.

Шаг был везде одинаковый 0.25, скорость врезания везде в 4 раза меньше скорости резания. Результаты весьма приблизительные:

скорость резания 40 мм/сек - 1,5 часа  (столько проработала нормально)

                                30 мм/сек - 4 часа

                                25 мм/сек - 14 часов

                                20 мм/сек  уже работает сутки, сколько простоит - посмотрим.

Глубина рельефа 75 мм, но в данном случае это не роляет

Вывод: при обработке гранита (и других твёрдых камней) не желательно применять скорость более 20 мм/сек, если не лимитирует время. Да, обрабатывал карельский габбро-диабаз. На украинском камне стойкость должна быть гораздо выше.

Изменено 19 марта, 2021 пользователем Калуга

[zelenok]

Разница в стойкости ощутима даже в дельте скоростей 720-800мм/мин, при 720 эта фреза кажется почти вечной, есть образчики с пробегом по 120 часов+

[ачемпион]

4 часа назад, Калуга сказал:

Для фрезеровщиков может пригодиться.

Сейчас стали часто применять мультинапылёнку для обработки гранита. Не сезон. Решил провести испытание на их стойкость.

Шаг был везде одинаковый 0.25, скорость врезания везде в 4 раза меньше скорости резания. Результаты весьма приблизительные:

скорость резания 40 мм/сек - 1,5 часа  (столько проработала нормально)

                                30 мм/сек - 4 часа

                                25 мм/сек - 14 часов

                                20 мм/сек  уже работает сутки, сколько простоит - посмотрим.

Глубина рельефа 75 мм, но в данном случае это не роляет

Вывод: при обработке гранита (и других твёрдых камней) не желательно применять скорость более 20 мм/сек, если не лимитирует время. Да, обрабатывал карельский габбро-диабаз. На украинском камне стойкость должна быть гораздо выше.

Буду руководству как ,,ПРАВИЛО ИЗ УЧЕБНИКА,, показывать.

Калуга, а вы можете написать ваши режимы резания для поликристал?

Буду очень признателен и благодарен.

[Калуга]

Не могу в данной теме сказать многое. Поликристалл использую редко и только на паспортах. На рельефах ( в чём в основном специализируюсь)  использую спечёнку, а в последнее время в основном мультинапылёнку.

На паспортах по поликристаллу использую такой режим: обработка по средней, шаг 0.1, скорость резания 20 мм/сек, скорость врезания в 4-5 раз ниже. Тут ещё кое-что зависит от производителя и от способа изготовления фрезы (просто напайка или напайка в паз).

[zelenok]

Сам сейчас нахапался таких, щуп станочный перепаяю и пробовать стану, прошлые с простой напайкой ушли в утиль, стало понятно, что "гранаты не той системы", а на эти возлагаю большие надежды

[AndreyTar]

@Калуга

мультинапыленка быстрее и лучше режет?

Если так, то можно ли использовать такие фрезы без подачи воды ? и следующий вытекающий вопрос -  продаются ли такие для прямошлифовалок )

[ачемпион]

17 минут назад, Калуга сказал:

Не могу в данной теме сказать многое. Поликристалл использую редко и только на паспортах. На рельефах ( в чём в основном специализируюсь)  использую спечёнку, а в последнее время в основном мультинапылёнку.

На паспортах по поликристаллу использую такой режим: обработка по средней, шаг 0.1, скорость резания 20 мм/сек, скорость врезания в 4-5 раз ниже. Тут ещё кое-что зависит от производителя и от способа изготовления фрезы (просто напайка или напайка в паз).

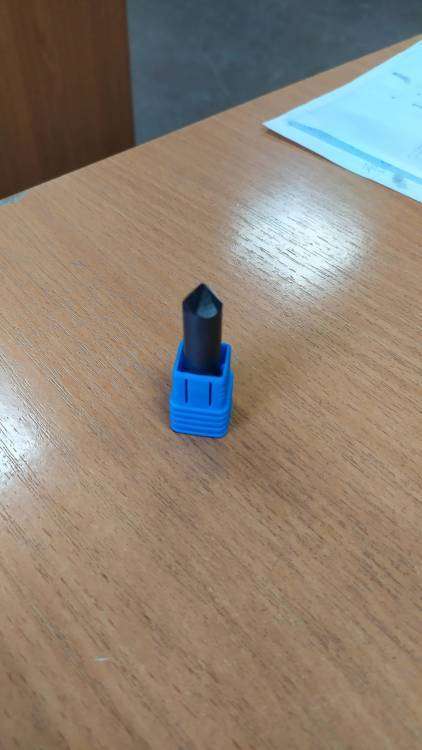

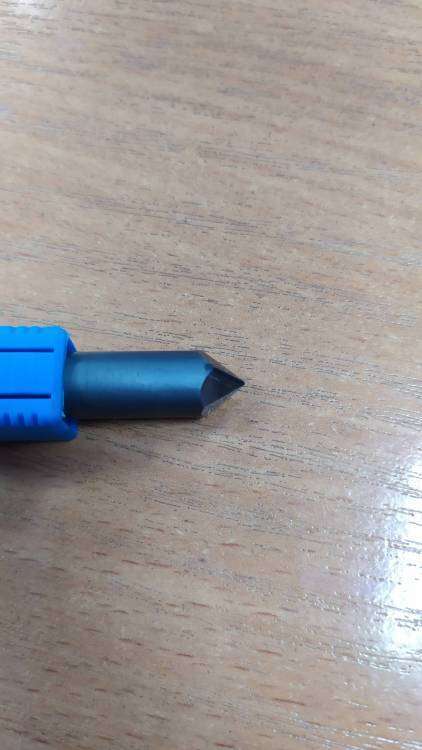

Поликристалом буду резать тоже только паспорта, фреза вот такая

[Калуга]

Андрей, я так понимаю, что ты их используешь для ручной обработки в прямошлифовалках. Эти фрезы, в отличии от спечёнок очень отрицательно реагируют на перегрев. Т.е. при использовании без воды они долго не простоят, но режут быстрее, производительнее.

[ачемпион]

4 минуты назад, zelenok сказал:

Сам сейчас нахапался таких, щуп станочный перепаяю и пробовать стану, прошлые с простой напайкой ушли в утиль, стало понятно, что "гранаты не той системы", а на эти возлагаю большие надежды

Здравствуйте , а как быстро прошлые ушли в утиль и может есть какие-то причины?

[zelenok]

1 минуту назад, ачемпион сказал:

есть какие-то причины?

Конечно есть:

-полное отсутствие опыта,

-первые фрезы крутил до беспамятства по рекомендации производителя-вибрация и порой резонанс(фрезы чувствительны к вибрации, жили но не долго

-одну фрезу вогнал на сантиметр в глубину с брызгами гранита по всему цеху-вышеозвученный щуп сканера поверхности подвёл, фреза прожила с метр-красной кнопки под ругой нет

На эксперименты ушло 4 фрезы, кое-что поделал, две ещё живые и одну оставил-дорога как память





[ачемпион]

31 минуту назад, Калуга сказал:

Не могу в данной теме сказать многое. Поликристалл использую редко и только на паспортах. На рельефах ( в чём в основном специализируюсь)  использую спечёнку, а в последнее время в основном мультинапылёнку.

На паспортах по поликристаллу использую такой режим: обработка по средней, шаг 0.1, скорость резания 20 мм/сек, скорость врезания в 4-5 раз ниже. Тут ещё кое-что зависит от производителя и от способа изготовления фрезы (просто напайка или напайка в паз).

Калуга а вас на сколько времени хватает поликристал?

[Калуга]

Обычно 6-8 паспортов.

[ачемпион]

Обороты , число оборотов поликристал по граниту ?

[Калуга]

12.000-15.000,

[ачемпион]

2 минуты назад, Калуга сказал:

Обычно 6-8 паспортов.

30 баксов на 8 паспортов. На ум приходят только самые последние слова..

[Калуга]

12.000 по карельцу, 15.000 по украинцу.

В Поднебесной 15-20 баксов.

Изменено 19 марта, 2021 пользователем Калуга

[ачемпион]

Только что, Калуга сказал:

12.000 по карельцу, 15.00 по украинцу.

Спасибо огромное за то что делитесь вашим опытом.
