Лазерная гравировка

[Ермилов]

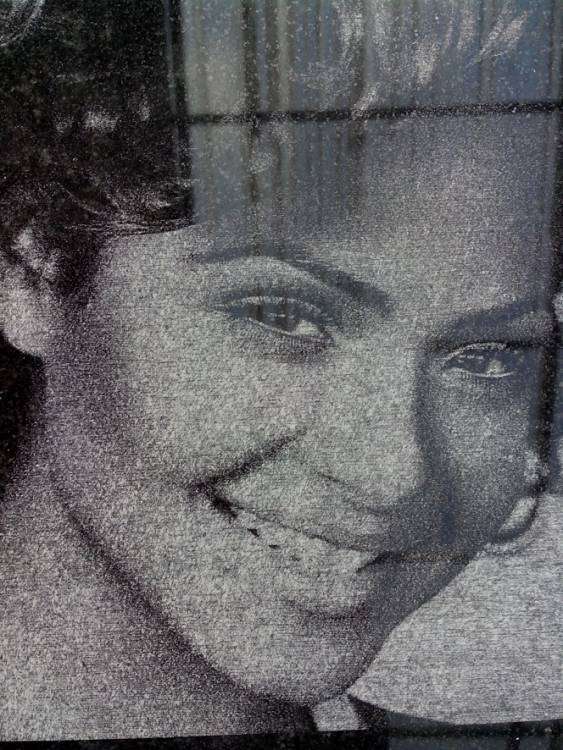

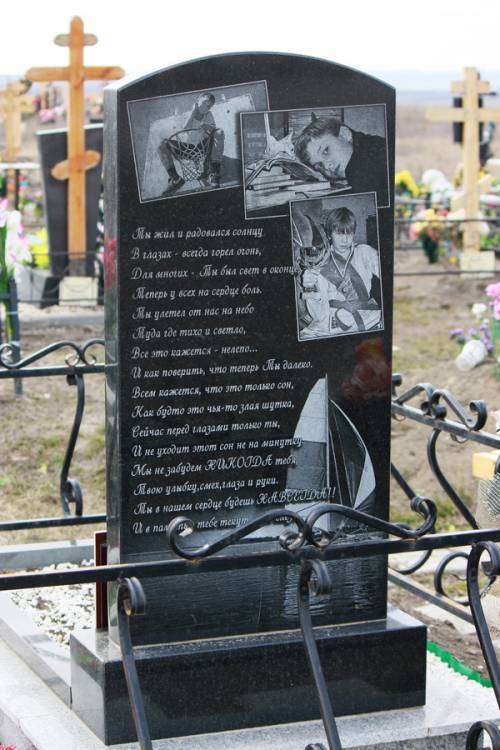

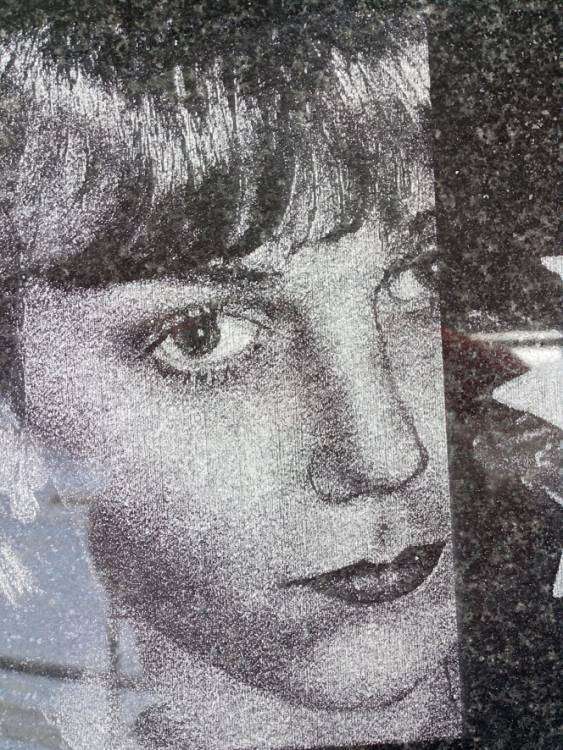

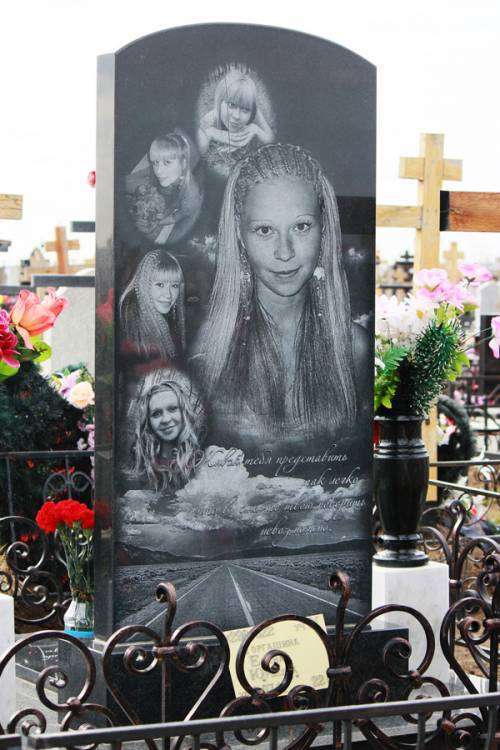

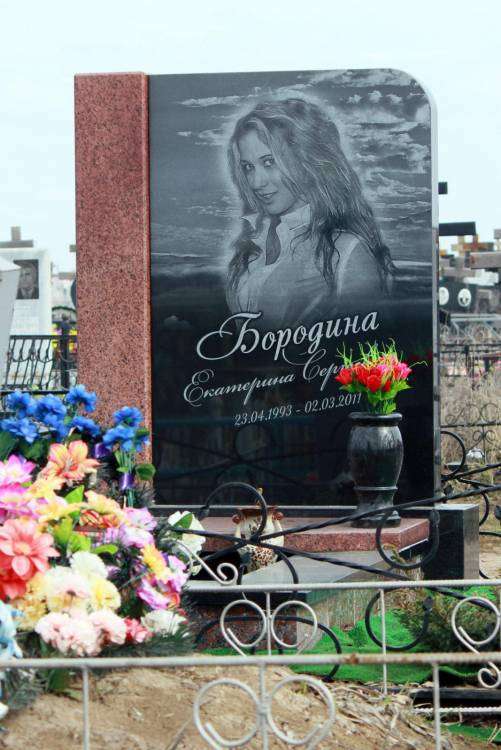

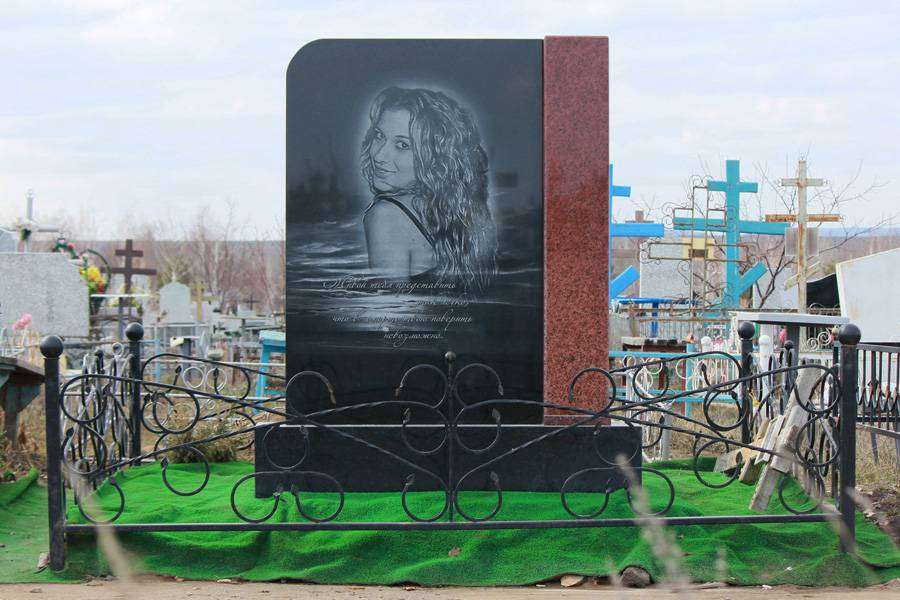

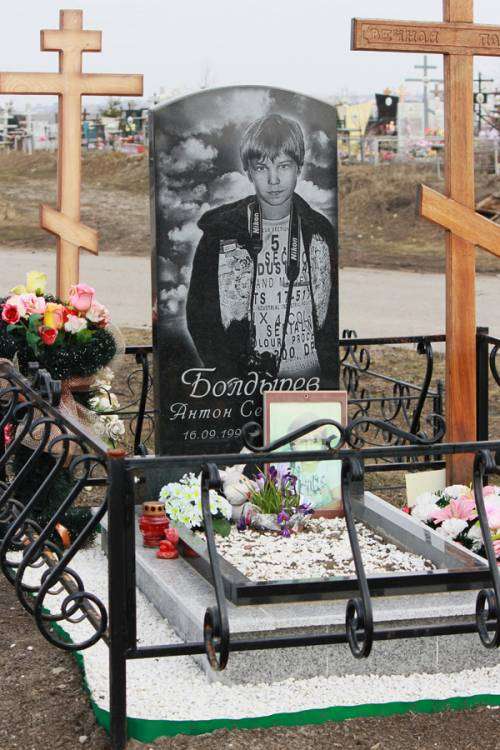

еще пару работ

оформление оборотной стороны

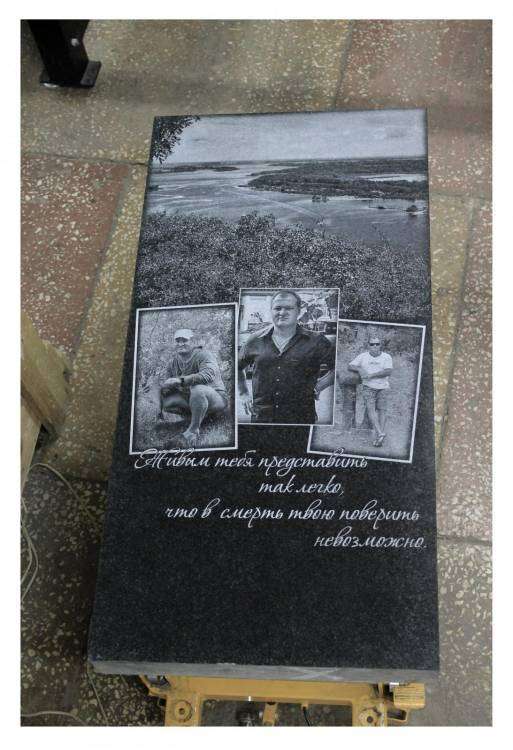

коллаж

[Руслан]

В чём лазер хорош-так в коллажах...гравируется быстро и легко. Кроме одного но..о котором можно и не говорить в этой теме))))

[иркутянин]

@Ермилов[/bА можно толщину плиты на мемориале узнать,такая тонкая и большая кажется на фото, Хрупкая)))) наверно,вы как ее перевозили

Точне,как вы ее ваще такую тонкую сделали,лопнет,же при полировке)))),да при перемещении.

[Валерон]

@Ермилов[/bА можно толщину плиты на мемориале узнать,такая тонкая и большая кажется на фото, Хрупкая)))) наверно,вы как ее перевозили

Точне,как вы ее ваще такую тонкую сделали,лопнет,же при полировке)))),да при перемещении.



Он писал 3 см

Памятник Ветеранам Великой Отечественной Войны , Саратовская область , Красный-Кут

Можешь скинуть битовый файл  коллажа???

 Хочу попробовать выжечь)

[uspeholeg]

Господа, плиз, как поменять  начало гравировки, у меня сейчас гравирует снижней точки вверх, а нужно сделать сверху вниз

[STAR]

Заходиш в опции станка и изменяеш направление гравировки.

Делаеш сохранить (парольне требуется.)

На включеном станке отправляеш файл конфигурации (чтобы контроллер знал об изменениях). И всё будет работать. Только проверь на симуляции, должно гравировать сверху вниз.



[uspeholeg]

вот спасибо

[OlgaVell]

Всем доброго времени суток. Я только начинаю разбираться с лазерным станком, JQ. Нужны ваши коментарии и советы.

Первое фото с настройками: скорость - 350, мощность - 21, скангап - 0,1.

Второе фото: скорость - 500, мощность - 25, скангап - 0,15

[insecticide]

Всех приветствую.

Так получилось, что стал я обладателем лазерного станка 100 вт 1200х900. По своим делам я могу загрузить его процентов на 5, не более, и то в основном резка фанерок и шпона. Поэтому поступило предложение задействовать станок по гравировке мрамора и гранита. В процессе я , что называется, не в зуб ногой, поэтому попрошу совета с чего начать.

1. Подготовка изображения. На что обратить внимание в первую очередь.

2. Режимы гравировки, установки скорости, мощности и т.д.

3. Обработка поверхности после гравировки (материалы, где купить и т.д.)



Я понимаю, что точных данных вряд ли удастся найти и все  достигается только путем проб и ошибок, однако ж какие то усредненные данные, я думаю, можно получить. Буду благодарен за любые советы.

Заранее всем спасибо.



[Pentium]

@insecticide Думаю с трубой в 100 вт гравировка не получиться. На очень малых процентах мощности, при гравировке, полутона могут не получиться. Но это я так думаю, но ты пробуй. Режимы гравировки и прочее на форуме обсуждалось, но для мощности 40-60 вт. Поищи, почитай, соответственно цифры под твою трубу будут другими.

[Яшa]

одно можно точно посоветовать - разрешение надо поменьше ставить, тогда не так сильно пережигать будет. Я бы начал испытания с 100dpi

[Лекс25]

Комрады, в этой теме неоднократно упоминалось применение рохли для подачи камня в гравер. Может кто-нибудь выложить фото как это все происходит. Или хотя бы сориентируйте по рохле - какую брать, есть дорогие, есть не очень. Как вообще выдерживается строгая горизонталь на этой самой рохле и выдерживается ли. Заранее благодарен за ответы.

[Лекс25]

Ау, товарищи (господа), не уж-то рохлей никто не пользуется?

[Zagoom]

А зачем рохля нужна??? У меня тележка, на нее положил и закатил. Жесткая по конструктиву и надежная. Толщину камня 50, 60, 80 мм нивелирую толщиной досок которые подкладываются на тележку.

Еще у тележки ножки со стопором. А как рохлю фиксировать под станком?

[НКР]

У меня Тележка гидравлическая платформенная 0,5т

[Лекс25]

понятно, а что значит "закатил"? Получается подводим край тележки, на котором лежит камень, камень понимаю должен выступать за габариты  платформы вперед, иначе не заведем? правильно мыслю?

[НКР]

А у вас станок какого размера? Я лажу поперёк. Подкатил и поднял сколько нужно.

[Лекс25]

пока подразумевается GCC  с полем 900x700 грубо

у него открываются передняя и задняя крышки

[Яшa]

есть ли смысл переплатить пару сотен тысяч денег за звездно-полосатую трубку и получить вместо лазера принтер с не особо удобным разрешением гравировки (для камня). который к тому же придется очень сильно обработать напильником, чтобы на нем удобно было работать??

[Лекс25]

не совсем понял, про обработку напильником - что надо будет доработать, кроме того что прикупить тележку с подъемником и каждый раз мерить фокус вручную? Разрешение у него от 300 до 1000 дпи, разве этот диапазон не достаточен для камня. Труба 40 Вт и это не газовый источник, думаю вполне хватит для мрамора. Если есть альтернатива. то подскажите, т.к. для меня это направление пока ново.

[Руслан]

пойдёт))))

не парься...

рано тебе исшо узнавать как бороздят корабли океяны...

поработать надо тебе сначала...

[Яшa]

9 часов назад, Лекс25 сказал:

кроме того что прикупить тележку с подъемником и каждый раз мерить фокус вручную?

тут согласен с Русланом. После покупки сразу понятнее станет.

9 часов назад, Лекс25 сказал:

Разрешение у него от 300 до 1000 дпи

рабочее разрешение по камню - 90-200дпи.

300 можно использовать только на очень черных камнях, типа базальта.

9 часов назад, Лекс25 сказал:

Труба 40 Вт и это не газовый источник, думаю вполне хватит для мрамора.

для мрамора - ТОЧНО не хватит. разве что для гранита.

9 часов назад, Лекс25 сказал:

для меня это направление пока ново

какое конкретно направление ново?

Лазерная гравировка? гравировка вообще? камнеобработка?

[Лекс25]

ново - камнеобработка, лазерная гравировка уже известно и освоено.

Почему 40 Вт не хватит? Насколько я знаю синрадовские 40 Вт соответствуют примерно 100-120Вт китайской стеклянной трубе.
Про то, что корабли там чего бороздят и что я еще мал и глуп и не видал больших...., вообщем много чего не видал тоже понятно. Так что именно мне должно стать яснее после покупки? Спрашиваю вполне серъезно, без всякого пафоса и подколок типа про корабли и вселенную, если можете что посоветовать, то прошу вашего совета, как имеющих определенный опыт.

В сети полно видео (не продавцов, а именно  обладателей китайских труб), где вполне нормально гравируется камень китайским лазером.

[zelenok]

17 минут назад, Лекс25 сказал:

Насколько я знаю синрадовские 40 Вт соответствуют примерно 100-120Вт китайской стеклянной трубе

Похоже это знакомо только вам, вам и карты в руки Суть лазерной гравировки вами уже раскрыта, а вот камнеобработка это совсем другая история.

[Руслан]

1 час назад, Лекс25 сказал:

если можете что посоветовать, то прошу вашего совета, как имеющих определенный опыт.

некотрые вещи надо попробовать чтобы понять..пробуй...знание само придет
