Лазерная гравировка

[Яшa]

ок, я подумаю

[Antrus1]

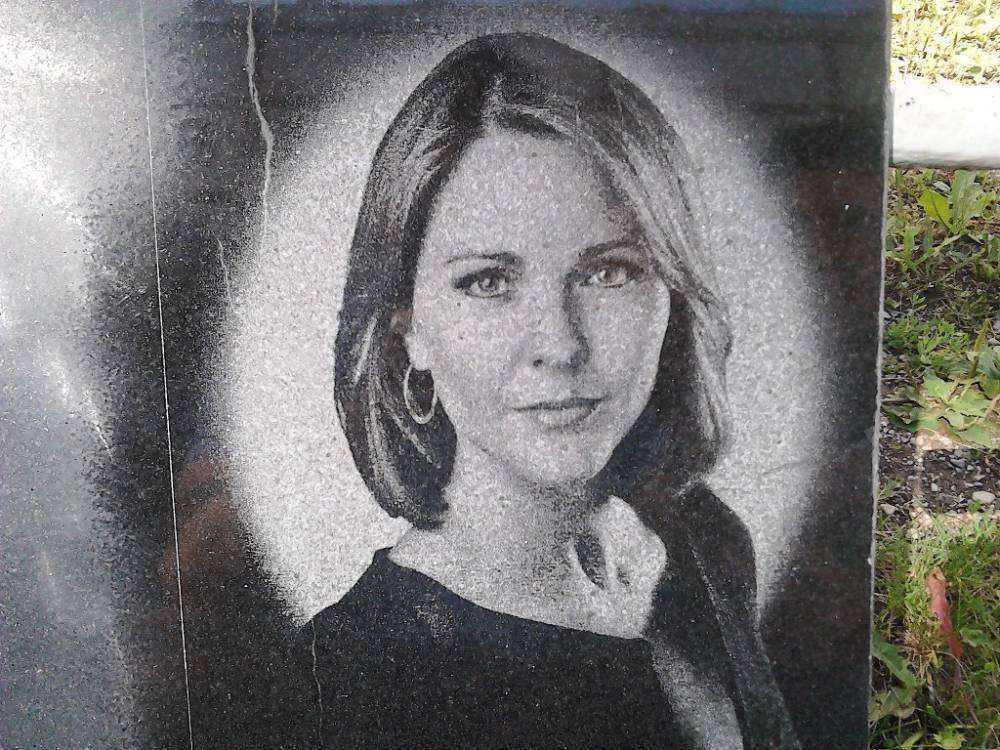

Всем привет! Сегодня попробовал гравернуть, что скажете?





[sintex]

Неправильно заданы режимы гравировки:

1. Завышена мощность

2.  Неправильно выставлено фокусное расстояние (поэтому не хватает части точек)

3.  Исходник был в формате BMP 1-bit? Если да, то нельзя было менять его размер!!!! Поэтому могли убежать точки. Гравировать нужно было в оригинальном размере как в файле BMP 1-bit

[Antrus1]

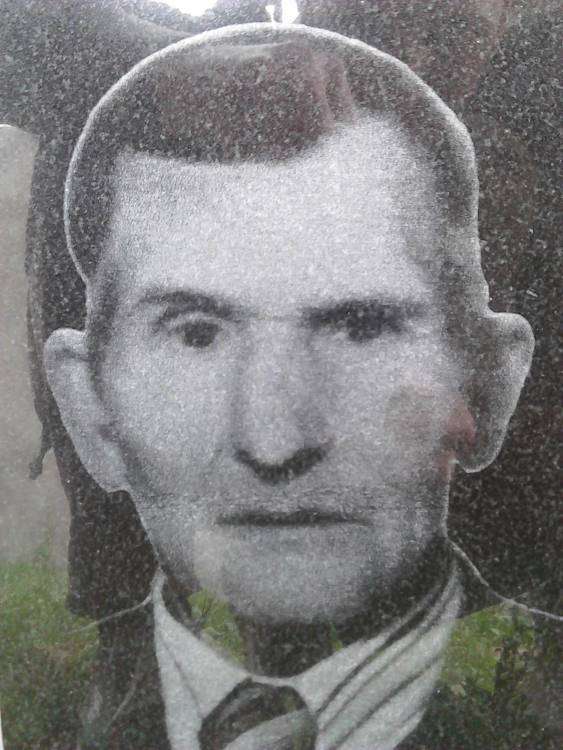

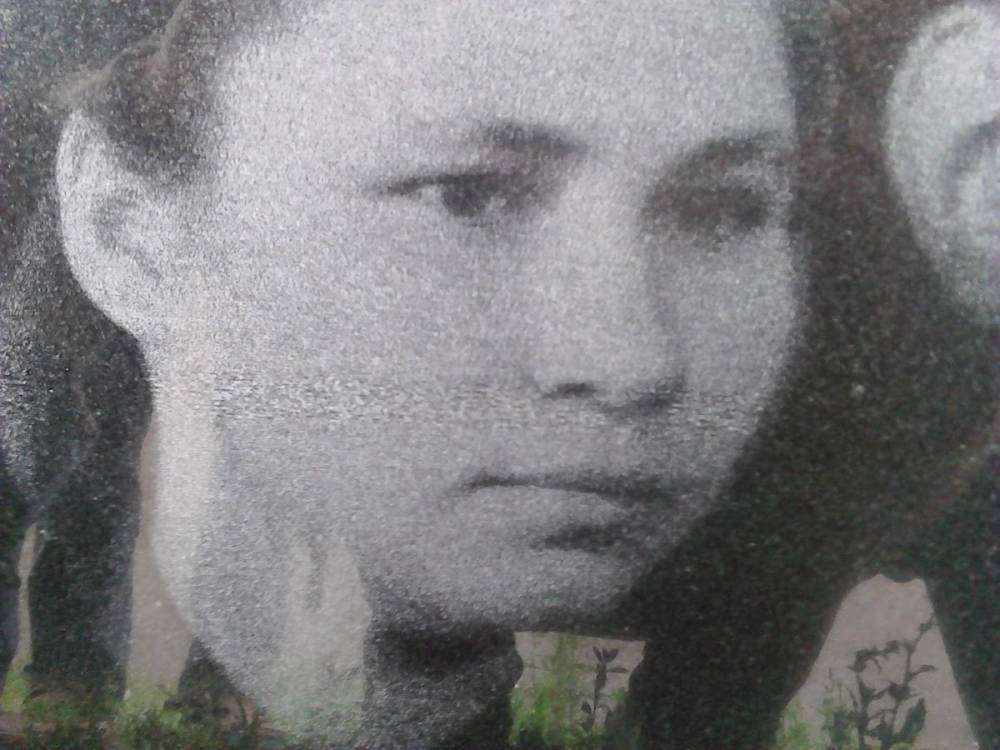

Не могу понять почему на разных портретах полоса выходит. Пробовал разные файлы и на всех выходит через одинаковое расстояние эта полоса!



[Яшa]

чтобы найти причину, начни рисовать один и тот же портрет, постоянно меняя условия его нанесения:

например.



- измени положение плитки в станке, т.е. положи ее выше или ниже в рабочем поле и посмотри, изменится ли положение полосы. Если нет, я бы искал причину на направляющей (направляющих) оси Y.

- измени разрешение. предположение Синтекса, о том, что ты пытаешься изменить размер уже сверстанного в 1-битный формат файла, по-моему, не лишено смысла.

- измени скангэп, по идее полоса должна сместиться.

- выруби галочку Expad scale. если из Лазерката рисуешь, иногда, как показала практика из-за этой галки полосит.

- разверни фото в фотошопе, сохрани и попробуй отгравировать, потом возьми неразвернутое фото. импортни его в лазеркат (или чем ты там пользуешься) и развени его там. Если полоса сохранила свое направление (относительно станка, а не портрета) - ищи косяк в станке (механика или настройки), если повернулась вместе с портретом, то косяк в подготовке файла.



Я склоняюсь к тому, что на направляющей грязь или повреждение. Помни, у направляющей и снизу тоже рабочая поверхность... (читай пункт первый) Положи плитку выше на пять сантиметров, гравируй из того же угла плитки то же изображение, если полоса опустилась по портрету на пять сантиметров - однозначно направляющая.

[sintex]

@Antrus1, рекомендую в первую очередь связаться с продавцом данного китайского станка, попробовать получить от него техподдержку по поводу этой полосы, если они назовут кучу причин вашей неудачной подготовки файла, отсутствия стабилизатора напряжения, плохой юстировки и т.д. и не смогут помочь решить задачу, то дело будет скорее всего в том что у вас дефективный контроллер, который глючит в режиме гравировки. К нам уже обращался с похожим случаем обладатель одного из китайских станков, мы ему меняли дефективный контроллер на контроллер под "гравировку". Так, что если продавец не поможет, сможем оказать техническую помощь.

[maximsoft]

Попробовал на стекле китайцем 40 ватт (в реалии 25-30)

Через мокрую газетку

10х15

166dpi/lpi



разрешение придется уменьшить и попробовать снова.


[Яшa]

в целом неплохо для стекла (это я сейчас не про само изображение, а про то, как точки ложатся). Разрешение, судя по линейке 3,5 линий на мм, т.е. примерно вдвое ниже, чем заявленное 166.



От линейного растра лучше отказаться. Любой хаотичный (дизеринг диффузии в шопе или джарвис, штакки в кореле) будет лучше смотреться.

[Pentium]

@maximsoft, Попробовал на стекле китайцем

Через мокрую газетку.

Сегодня я попробовал на стекле, просто, как по камню, на тонком получается и не плохо, а на на толстом и на зеркале не получилось, светлые места пробивает, а серые нет. Не знаю почему на одном стекле получается, а на другом нет. Похоже разная твёрдость. Через газету не пробовал.

[maximsoft]

Стекло разное, да.

Нужно подбирать параметры скорость/мощность. С мокрой газеткой скол меньше и не царапается (как бы сатин).



Светлые места тоже пробивает, но не дает скола - присмотритесь с увеличением - есть след от лазера, но нет скола.

[slava.perm@bk.ru]

Интересная тема про лазерные станки, Спасибо.

[RomanTonov]

А где собственно работы??? =)))) выложите кто-нибудь потролить =)))

Газета защищает от сколов-микровзрывов такие белёсые пятна, так вот дядька на чёрном стекле весь такой, на качественном мтекле можно и без газеты гравировать!

[granitex.lida]

вот лет 5 назад делал лазером

<a target="_blank" href="http://www.radikal.ru"><imgsrc="http://s017.radikal.ru/i443/1506/6c/ab4277d5e972.jpg" ></a>

[Greatstone]

Лазерщики,вот вам мысля,что бы зимой нескучать)))

Да и брак не пропадет.

%D0%B0%D0%B2%D0%B8%D1%%D0%BE%D0%B2%D0%B0%D0%BD%D0%BD%D1%8B%D0%B5-%D1%81%D1%83%D1%88%D0%B8-%D0%B8-%D1%%D0%BE%D0%BB%D0%BB%D1%8B/">http://startapy.ru/%D0%B3%D1%%D0%B0%D0%B2%D0%B8%D1%%D0%BE%D0%B2%D0%B0%D0%BD%D0%BD%D1%8B%D0%B5-%D1%81%D1%83%D1%88%D0%B8-%D0%B8-%D1%%D0%BE%D0%BB%D0%BB%D1%8B/

[evgenij75]

Всем привет наступает зима  а у меня лазер стоит в плохо прогревающем помещении , может можно в место воды пользоваться тосолом ? ни  кто так не пробовал ?

[kalistratoff]

@evgenij75, в Латвии точно нельзя так как тосол это изобретениен Советского Союза, а в уэропе там антифриз только))). Это если с юмором, а так то нужно оборудование точное держать в ОТАПЛИВАЕМОМ помещении

[иркутянин]

ни  кто так не пробовал ?
[/quoteКонец фразы ,больше,улыбнул ,чем сам вопрос)))))))))

[Яшa]

@evgenij75,

была еще идея водку залить (на полном серьезе).

потом все же решил сливать зимой охлаждающую жидкость в чиллер, и убирать его в надежно отапливаемое место.

[Тенгель]

Рекомендуют заливать дисциллированную воду, но в реале и от простой водопроводной ничего трубе не делается. Простая водопроводная - это значит содержит соли. Тосол ( антифриз) тоже содержит химические добавки, так что я думаю вполне можно. И ещё, КПД лазера и ресурс трубы повышается с понижением температуры, рекомендуют работать с трубой при температуре охлаждающей жидкости градусов 10, будет только благоприятно для станка.

[graveonline]

Указанный здесь софт типа RDcam, photograv используются только как драйвера для лазерников, в них лишь запускают картинку?  Это как управляющая программа для любого ударного станка? правильно я понял?

[Яшa]

правильно.

но теоретически в любой такой проге есть набор инструментов, позволяющий нарисовать задание прямо в ней (векторное задание - контуры, буковки и прочее.

вопрос только - зачем, если есть шопокорелы.

[graveonline]

Про эффективное разрешение на гранит понял, максимум   200. А обязательно ли должно при запуске задания на станок совпадать разрешения lpi и dpi?

[Яшa]

необязательно.

если ЛПИ сильно превышает ДПИ - это называется гравировка с наложением (например разрешение изображения 100ДПИ, а гравировка с разрешением 250ЛПИ).



однако, если расхождение между ними небольшие (например 100 дпи и 110 лпи)

на гравировке появится очень неприятная "сетка", т.н. муар (интерференция растров)...

[лексевна]

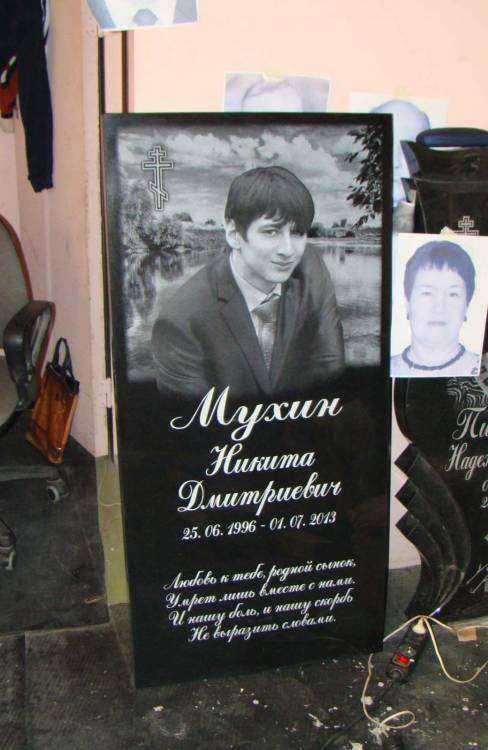

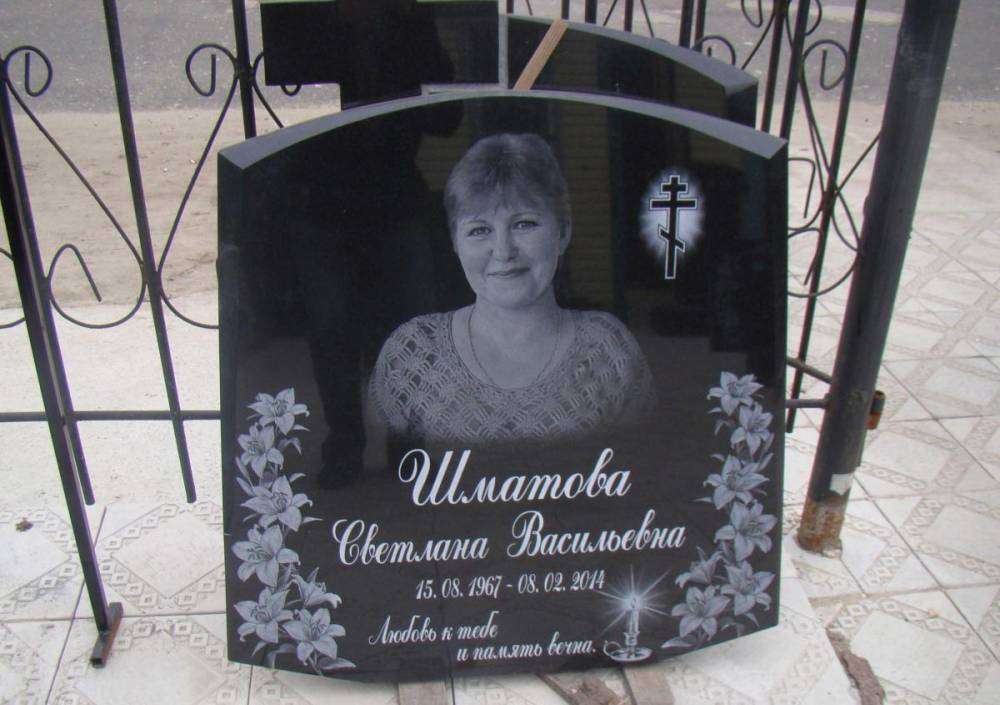

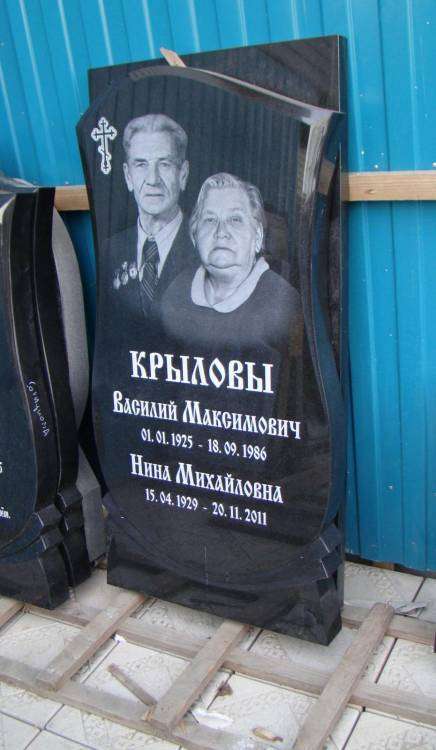

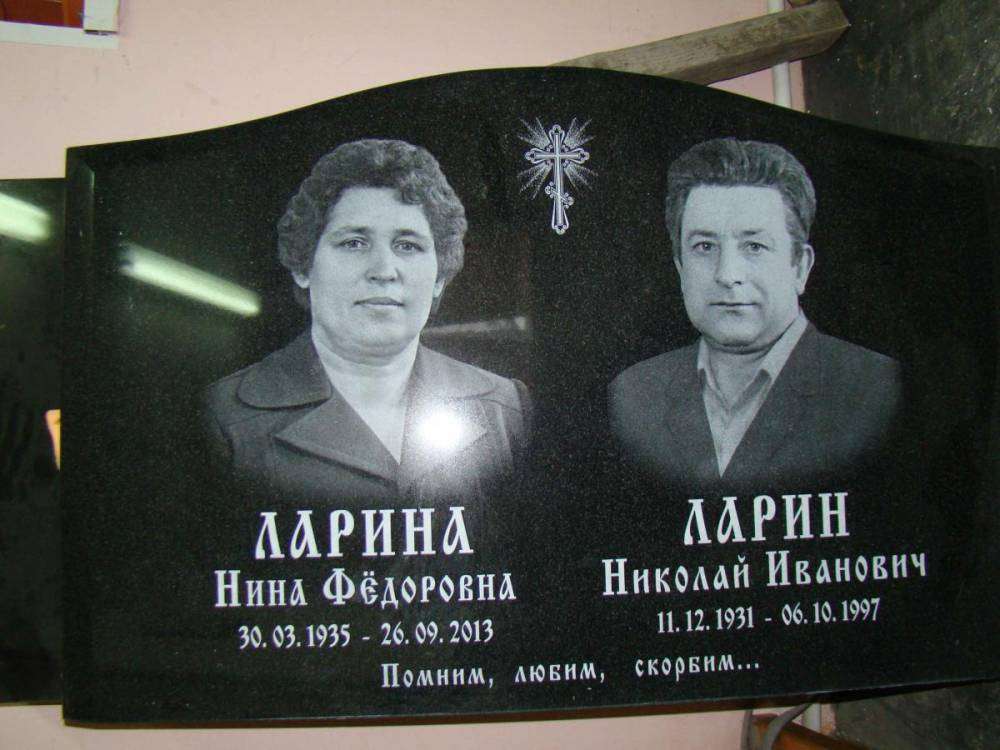

Здравствуйте!Приобрели в этом году лазер,вот что получается:

[Ермилов]

Памятник Ветеранам Великой Отечественной Войны , Саратовская область , Красный-Кут
