Как добиться идеальной полировки

[Руслан]

Ну и?  Прижим осуществляется разными способами...что из этого следует? А следует что на пузатере работник ленится...так при чем тут разница в полировке?



Так можно сравнивать скорость и комфорт поезда с самолетом...



Пузатер это станок с ручным приводом, регулировка осущетсвялеться опытностью полировщика..даваит он руками(можнопузом)...а автомат или полуавтомат-станок с автоматической регулировкой.Но трут то они по одной и той же технологии,теми же пастами и теми же кругами.



Или в полуавтомате треться лазером?

[Анфим]

Разницы нет))) Есть мастерство.Долерит - базальт только на пузотёре качественно полируют.

[Руслан]

Вот и я чём..нет разницы. Можно и на полуавтомате косяков упороть...

[RusKar]

Спорщики ))

У вас есть полуавтомат и пузотер чтоб сравнить ?

У нас есть, автомат все делает по заданной программе

что обеспечивает равномерный ход и равномерный прижим,

человек этого сделать не может. Какие пасты или порошки ?

На автомат войлок не ставят.

По базальту совсем другая тема, по долеру не знаю, базальт

необходимо "прижигать" чтоб дать необходимую черноту,

это и делают войлоком, хотя до последнего этапа камень

можно подготовить и на автомате. Понятное дело что под

автомат мелкие детали никто не ставит (тумбы, кубики и т.д)

вот для этого и есть пузотер.

[Анфим]

Мне и пузотёр то уже не нужен)))) И я не зря сказал про базальт и долерит.Не хрена я не видел хорошего долера, не после полуавтомата ,не после линии.Граниты и мраморы это конечно полуавтомат рулит,но то что делает полуавтомат то и вручную и на пузотёре можно сделать.Полировка это то же мастерство

[kalistratoff]

Сейчас все пузотёры с электроприжимом и пузом давить не нужно разницы с полуавтоматом никакой (есть и то и то ). А вместо войлока на далерит и базальт китовские БАФы чернят и блестят

[v.g.]

Уважаемое собрание, помогите начинающему. Проблемы следующие: при покупке станка (т.н. "пузотёр" с электроприжимом) вместе с ним пришли круги, и продавец заверил, что этого комплекта за глаза хватает для полировки китайского гранита. Круги такие: алмазные в пластиковых жёстких тарелках - №1 и №3; алмазные на резине - №№ 50, 120, 300, 600, 800, 2000, 5000. Вроде более-менее приближено к рекомендациям в текущей теме. Шлифовали каждым последовательно минут по 20 по 10-12 проходов на обильной воде (на работу одним кругом уходило литров 150). На 800 номере появилась чернота, казалось, вот оно, счастье. Но после 5000 номера черноты как не бывало, цвет светло-серый. Шайтан, бл.! На войлок пока переходить не стали, размышляем. Может, вернуться к 800-му и потом полировать? Далее. При работе на мелкозернистых кругах (после 800-го) начали появляться прожоги, пришлось увеличить скорость прохода, т.к. обороты нерегулируемые. И последнее. По периметру камня остаётся белая полоса 1-2 см. Есть подозрение, что слишком выносили круг  за камень. Так? Тогда как далеко можно его выносить и что делать с фигурным верхом камня, особенно с острым углом - там поневоле вынос в обе стороны очень большой. Потом дорабатывать шлифмашинкой?

[Анфим]

На 800 номере появилась чернота,

Нормально.



после 5000 номера черноты как не бывало, цвет светло-серый

Подпалили.

[mrmeskys]

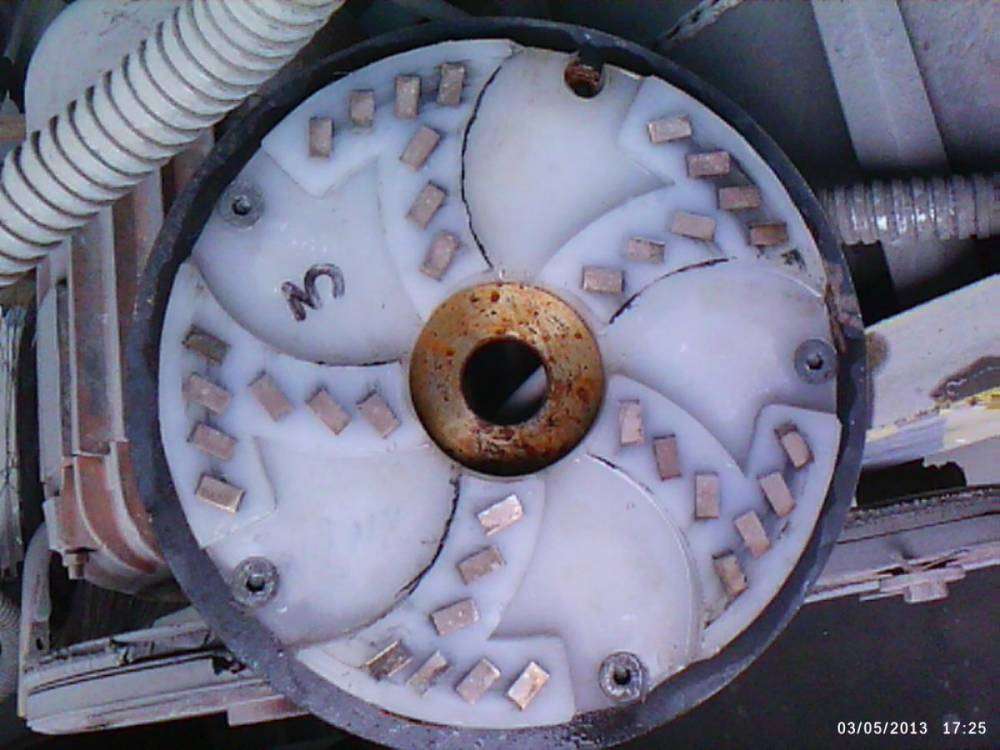

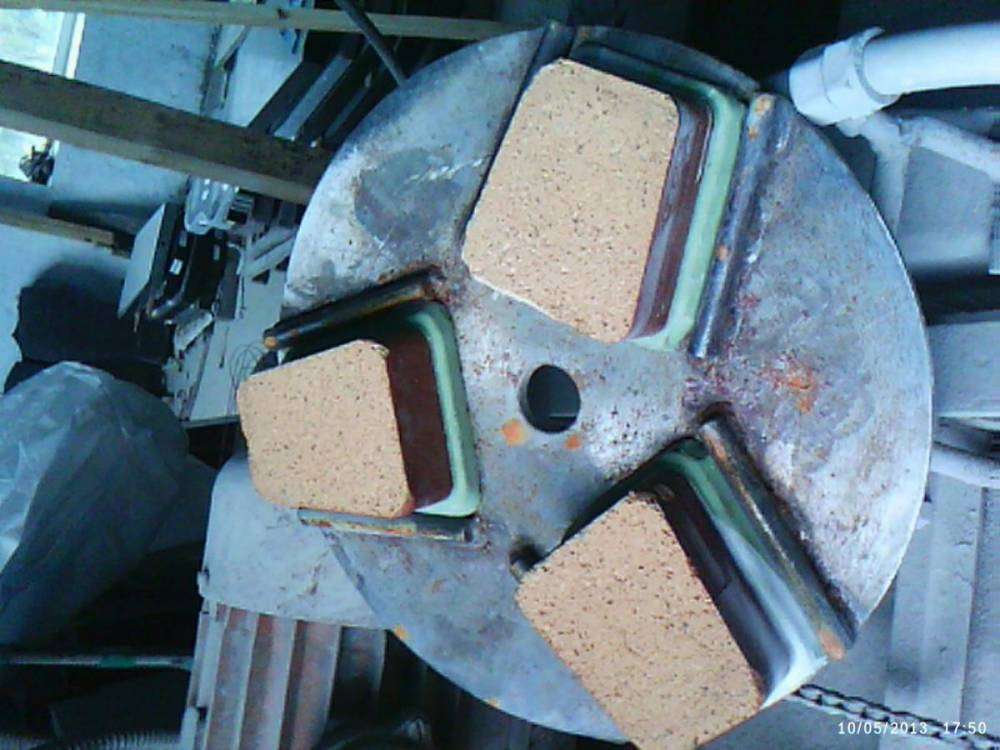

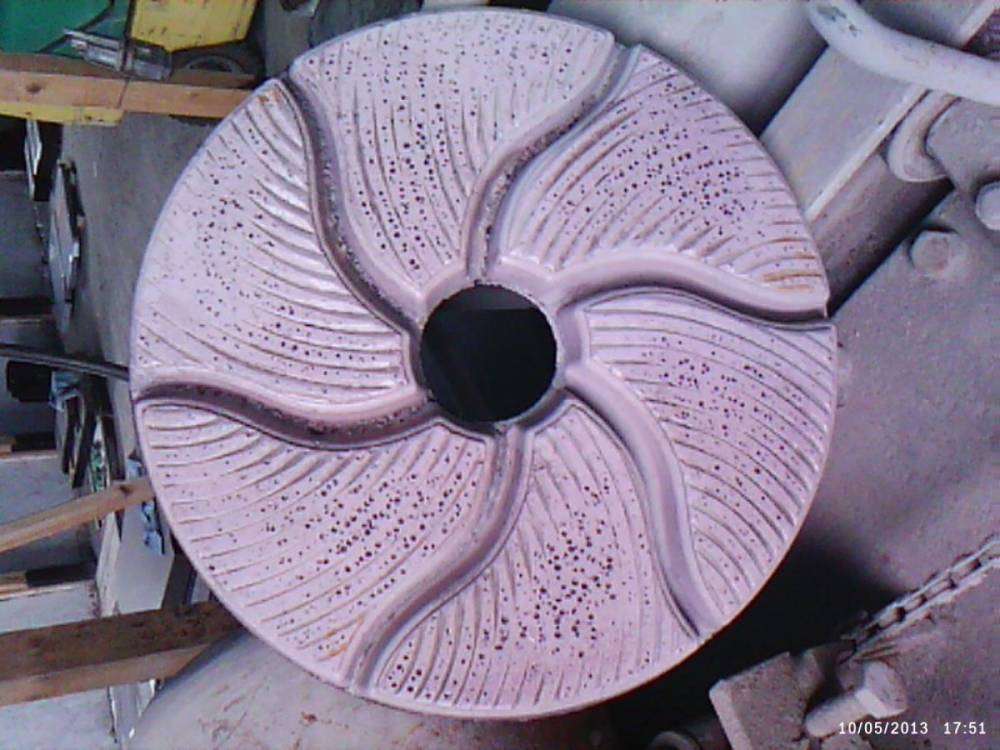

чтобы получить качественный ответ, нужно дать больше информации: Какой камень полируешь? Выставь фото полировальных  дисков.

[Анфим]

Да и так понятно что скорость большая.Вот такую надо скорость.



[v.g.]

чтобы получить качественный ответ, нужно дать больше информации: Какой камень полируешь? Выставь фото полировальных  дисков.

Камень-чёрный гранит, Китай, я писал в начале. Фото кругов завтра выставлю. И по выносу круга за пределы плиты хотелось бы узнать.

[RusKar]

Сейчас все пузотёры с электроприжимом и пузом давить не нужно разницы с полуавтоматом никакой (есть и то и то ). А вместо войлока на далерит и базальт китовские БАФы чернят и блестят

Не согласен, сколько фикертов у вас на автомате и сколько на пузотере?

На автомате 5 или 6 шт, на пузотере не более 4-х, от этого и площадь прижима разная,

о механическом (винтовом) прижиме согласен, но только при условии что на пузотере стоит правильная "голова",

второе, о каком размере полируемой детали мы говорим ? Если это тумба, арка и т.д. - то пузотером можно справится без проблем,

а если это слэб 150 Х 240 ? Вы его отполируете в идеале пузотером ?

[Анфим]

а если это слэб 150 Х 240 ? Вы его отполируете в идеале пузотером ?

Индия...Просто пузотёр надо побольше)))

[kalistratoff]

Колличество фикертов или франфуртов что на пузотёре что на полуавтомате столько сколько хочешь сам У меня универсальные и туда и туда подходят .Общее колличество номеров имею 9. Большие площади не обрабатываю потому что нет штрипсов . А из под ортоганального разницы нет на чём полировать. Ручники с витовым электроприжимом и компенсационными пружинами. Последний купил у Михаила с форума. Станок отменный продуманый (не реклама).

[v.g.]

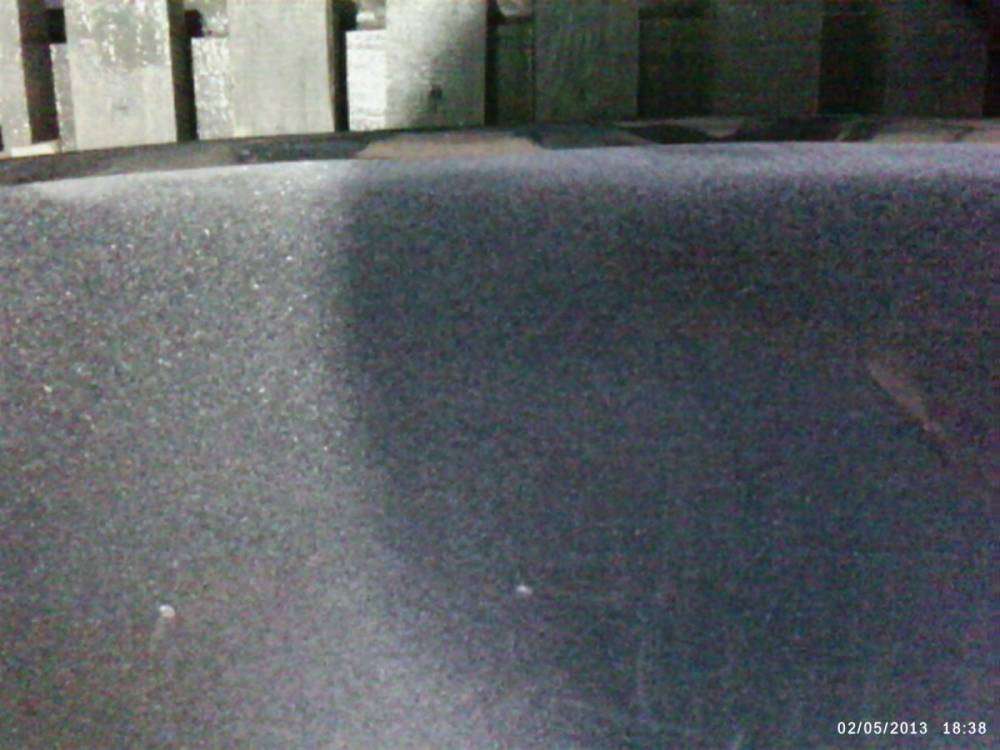

Сегодня, кажется, нашёл причину появления белой каёмки на плите. На фото не отблеск, а именно она. Была просто недошлифовка крупным зерном (края оказались "завалены", круги не доставали).  Прошли заново долго и тщательно номерами 50 и 120 - проблема практически решилась. И с выносом круга за пределы памятника вроде разобрался - на 1/3 диаметра вполне нормально. Пока учимся на своих ошибках, долго и нудно. Так, понял, что после каждого номера нужно тщательно осматривать сухую плоскость на предмет равномерности цвета, блеска. Если есть участки с небольшими даже различиями (темнее, светлее) - светлое обязательно вылезет белым пятном на последних номерах. По-этому, если такие различия наблюдаются после какого-то номера - берём алюминиевую ложку (что под рукой) и рисуем сетку на светлых пятнах, затем этим же номером сносим сетку, сушим, получаем практически однородную по тону и блеску плоскость. Можно переходить на более мелкое зерно. По подаче воды и усилию прижима на каждом круге тоже начинает появляться какое-то понимание, достигнутое путём прожогов и перешлифовки. И ведь это всё не мелочи, а информации - мизер, и вся противоречивая, неделю сидел в Инете по ночам. Более-менее подробные ролики с комментариями на английском, словарь так быстро не полистаешь. Шлифуем-полируем жёсткими кругами №1 и 3 (на фото),  затем  № 50 (на фото), 120, 300, 600, 800, 2000, 5000 (зелёный какой-то, не может быть BUFF? завтра фото выложу). № 50, судя по фото, сильно подношен. Каков ресурс у таких кругов?

Ещё есть набор франкфуртов, но это пока вообще тёмный лес. Просветите, люди добрые, как ими пользоваться? Вперемежку с кругами или это отдельная тема?                И по возможности прошу прокомментировать наш процесс освоения "пузотёра - верным ли путём идут товарищи?

[Р.Н.Б.]

рускар прав, остальные дилетанты

автомат и пузотер сравнивать просто смешно

[MustaKivi]

Ещё есть набор франкфуртов, но это пока вообще тёмный лес. Просветите, люди добрые, как ими пользоваться? Вперемежку с кругами или это отдельная тема?

Франкфурты или фикерты это действительно отдельная тема. Качественной полировки ими проще добиться, но от них отказываются по причине невозможности обработки малых размеров. И следить за ними нужно в отличии от кругов, бывает царапают и прижигают по на первый взгляд мелочным причинам. Таким как не снята фаска или незначительное изменение подачи воды. И ещё не мало важный фактор цена инструмента, при среднем расходе франкфуртов 1 кг на 1 метр квадратный, грубо говоря 1 шарошка на квадрат. Кого то это устраивает для кого то дорого. У нас к примеру почти все работают белорусскими комплектами.

[AndreyTar]

@MustaKivi,

приходится написать в этой теме, отписался вам в личку и отправил на мыло, уже месяц наверное прошел. Ответьте хотя бы возможно или нет.

[георг]

ребят подскажите,после окончательной полировке когда на свет камень ложишь,если смотреть с боку как бы видно белявые или полосы или пятна,это я какими то номерами не пробираю или не добувливаю

[mrmeskys]

(края оказались "завалены", круги не доставали

   круги нужно проверять на плоскость ребром линейки. Все ведь по механике получается: окружная скорость сегмента, который находится на краю диска, на много больше, чем сегмента, который находится в центре диска. По этой причине края шлифовального диска "заваливается".и диск работает только серединой. Время от времени нужно проверять диск и выравнивать.

[jon]



а если это слэб 150 Х 240 ? Вы его отполируете в идеале пузотером ?

Как то полировал плиту 1,1*2,0 примерно 1,5 часа на китайском пузотёре. Получился блеск.





Так, понял, что после каждого номера нужно тщательно осматривать сухую плоскость на предмет равномерности цвета, блеска.

Это по началу работы . Потом глаз набьёте сквозь воду будете просматривать участки где не пробрали и углы и края и плоскость.

[v.g.]

Потом глаз набьёте сквозь воду будете просматривать участки где не пробрали и углы и края и плоскость.

А ведь начинает получаться!

[v.g.]

Может кто-либо подсказать, как визуально отличить "сухие" черепашки от "мокрых"? Досталась целая куча разных "по наследству". И можно ли работать мокрыми по сухому и наоборот?

[MustaKivi]

Может кто-либо подсказать, как визуально отличить "сухие" черепашки от "мокрых"? Досталась целая куча разных "по наследству". И можно ли работать мокрыми по сухому и наоборот?

Визуально ни как, разве что с обратной стороны написано что они сухие. ))) Сухими по мокрому можно работать без проблем, при определённой сноровке можно работать и мокрыми на сухую. В общем вы эту кучу далеко не забрасывайте, методом проб выясните какие как работают и по какому камню. Я например не работаю комплектами шарошек которые продаются, у меня подобраны под каждый камень свои комплекты, в таком комплекте могут быть шарошки до 4-х производителей разных. Для меня главное результат, а то что комплекты замешиваю, этот результат даёт.

[STAR]

Да и лучше работать что сухими что мокрыми с водичкой. Как личный опыт показал, без воды полная фигня.
